20. Insérez la molette de réglage du nébuliseur sur le raccord union en PEEK et
serrez-la à fond.
Molette de réglage du nébuliseur

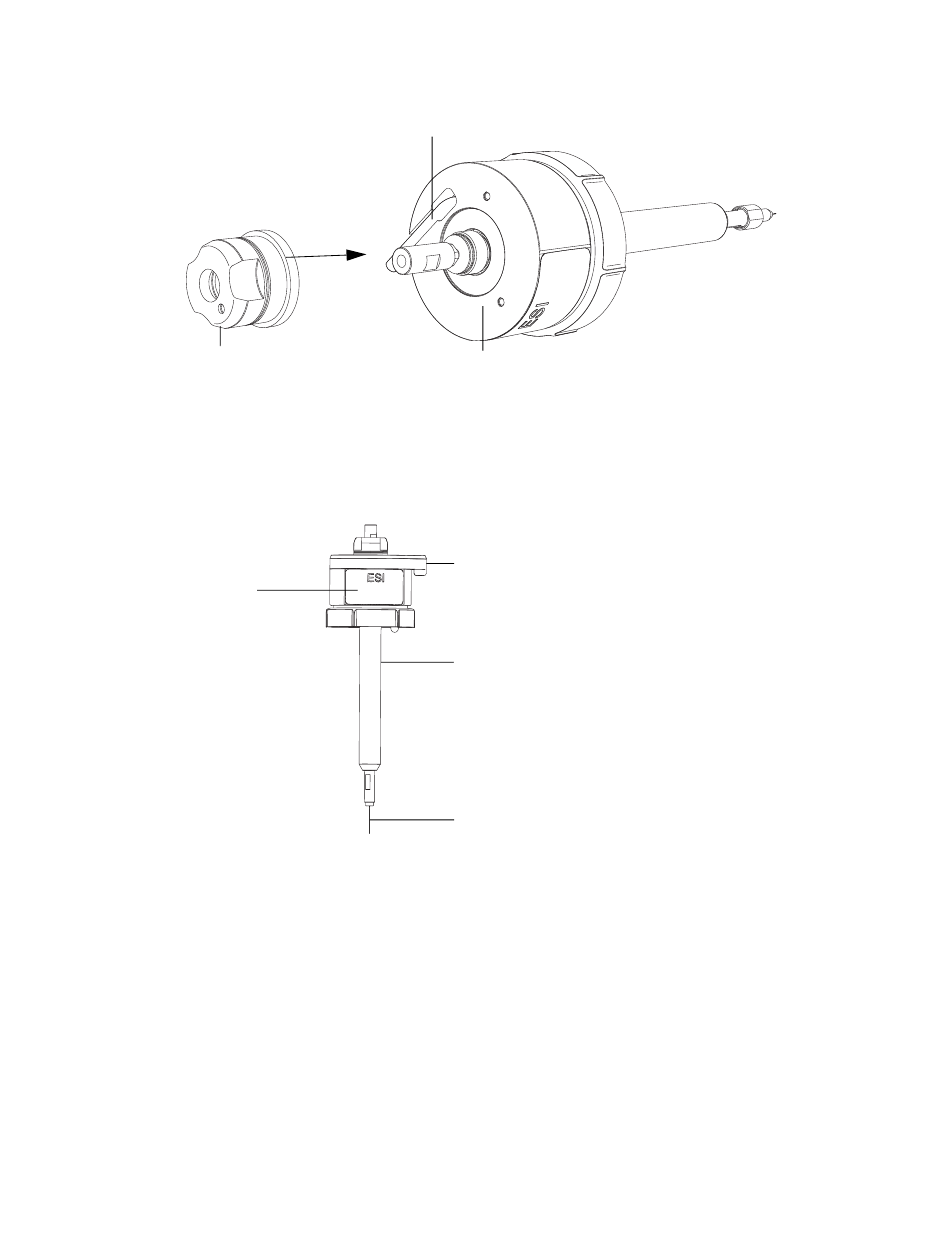

21. Placez le couvercle d'extrémité et le joint autour de la molette de réglage du
nébuliseur.
Important :
vérifiez que le point d'écoulement du couvercle d'extrémité est
orienté de manière à ce que, vue de face, l'étiquette d'avertissement de la
sonde soit juste à gauche du point d'écoulement, comme illustré ci-dessous.
Étiquette
d'avertissement
22. Fixez le couvercle d'extrémité et le joint sur la sonde ESI en serrant les trois vis
captives à l'aide de la clé Allen de 2,5 mm.
30 avril 2021, 715004599FRIVD Ver. 03 (précédemment publiée en tant que rév. C)
Câble de la sonde
Sonde ESI
Point d'écoulement
Bloc de sonde ESI
Capillaire
