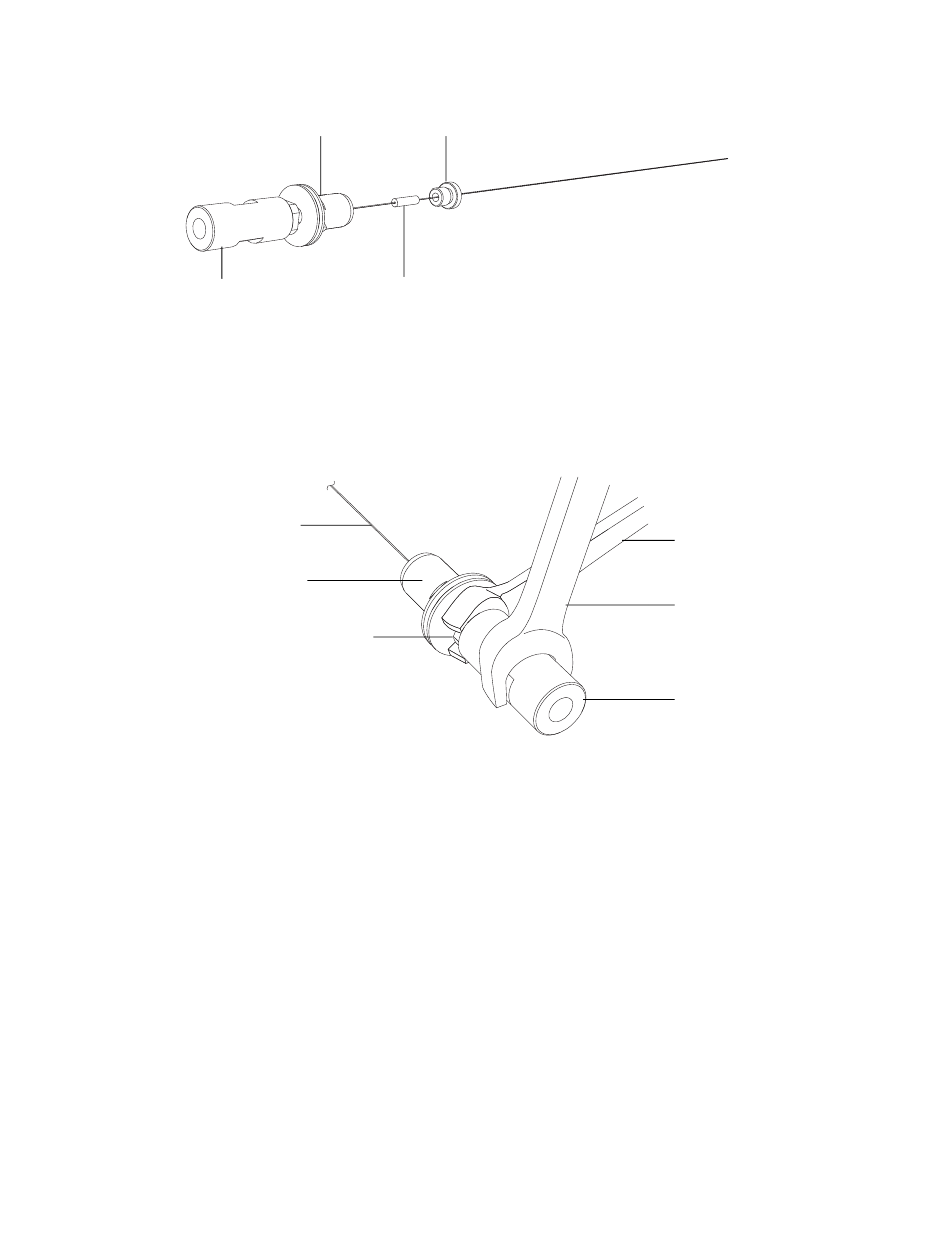

8. Dévissez l'écrou moleté du port coulissant, retirez-le, puis démontez le
manchon conducteur de l'intérieur de cet écrou moleté.
Port coulissant
Raccord union en PEEK
Important :
conservez l'écrou moleté ; vous en aurez besoin pour remonter
la sonde ESI.
9. Détruisez le manchon conducteur conformément aux réglementations
environnementales locales en vigueur.
10. Desserrez l'écrou de verrouillage situé sur la base du raccord union en PEEK à
l'aide des clés de 7 mm et 8 mm.
Capillaire
Port coulissant
Écrou de verrouillage
Remarque :
utilisez la clé de 8 mm pour maintenir le raccord union en PEEK
en place tout en desserrant l'écrou de verrouillage à l'aide de la clé de 7 mm.
30 avril 2021, 715004599FRIVD Ver. 03 (précédemment publiée en tant que rév. C)
Écrou moleté
Manchon conducteur
Page 95
Clé de 7 mm
Clé de 8 mm
Raccord union en PEEK
