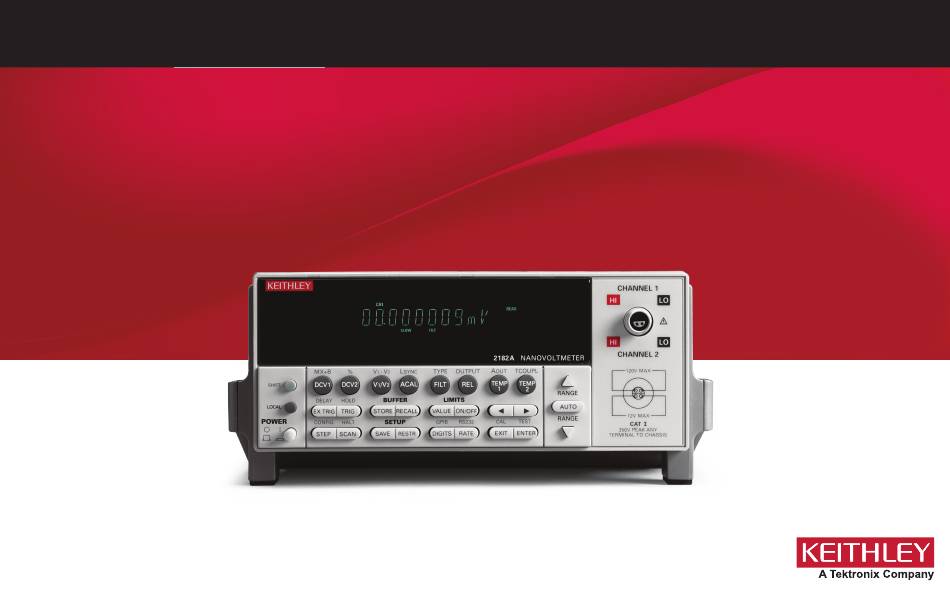

- Page 1 Modèle 2182A Nanovoltmètre Guide de démarrage rapide...
- Page 2 NOTE: This translation from the English version of this manual was completed using machine translation. The translated version may contain grammatical or word- choice errors. Please contact technical support at coe@tektronix.com if there is any confusion caused by translation.
- Page 3 Précautions de sécurité Les précautions de sécurité suivantes doivent être observées avant d'utiliser ce produit et tout ont besoin d'une protection contre les surtensions transitoires élevées souvent associées aux instrument associé. Bien que certains instruments et accessoires soient normalement utilisés avec connexions locales au secteur.
- Page 4 Ne touchez aucun objet qui pourrait fournir un chemin de courant vers le côté commun du circuit des blessures corporelles ou la mort. Lisez toujours très attentivement les informations testé ou vers la terre de la ligne électrique (terre). Effectuez toujours les mesures avec des mains associées avant d'effectuer la procédure indiquée.
- Page 5 Puissance et caractéristiques environnementales Pour une utilisation à l'intérieur uniquement. 100 V ac /120 V ac / 220 V ac / 240 V ac 50 Hz, Alimentation électrique 60 Hz et 400 Hz, détectés automatiquement à la mise sous tension 22 VA Consommation électrique Spécifié...
- Page 6 Introduction Le nanovoltmètre à deux canaux modèle 2182A est optimisé pour • Manuel d'entretien : Il fournit des informations sur la effectuer des mesures de tension stables et à faible bruit et pour vérification des performances, l'étalonnage, l'entretien de caractériser les matériaux et les dispositifs à faible résistance de routine et le dépannage.
- Page 7 Déballez et inspectez l'instrument Vous recevez le 2182A avec ces accessoires et documents : Pour déballer et inspecter l'instrument : • Cordon d'alimentation Vérifiez que la boîte n'est pas endommagée. • DeoxIT ® Nettoyant de contact Ouvrez la partie supérieure de la boîte. •...
- Page 8 Connecter l'instrument • Assurez-vous que tout dispositif d'essai connecté au Informations importantes sur la sécurité du système de test système protège l'opérateur de tout contact avec des tensions dangereuses, des surfaces chaudes et des objets Ce produit est vendu en tant qu'instrument autonome susceptible de tranchants.
- Page 9 Branchez l'alimentation électrique NOTE Le 2182A fonctionne à partir d'une tension de 100 V ac, Pour assurer la sécurité des utilisateurs, lisez et respectez toujours tous 120 V ac, 220 V ac ou 240 V ac à des fréquences de ligne de 45 Hz à 66 les avertissements de sécurité...
- Page 10 Allumez l'instrument ATTENTION Déconnectez tous les appareils testés (DUT) du 2182A. L'utilisation de l'instrument sur une tension de ligne incorrecte Mettez l'instrument sous tension en plaçant l'interrupteur peut endommager l'instrument et annuler la garantie. POWER de la face avant en position marche (|). Pour connecter l'alimentation de ligne : Vous devez allumer le 2182A et le laisser chauffer pendant au moins 2½...
- Page 11 Connexions pour les essais ATTENTION ATTENTION Le dépassement des limites suivantes peut endommager l'instrument et entraîner l'annulation de la garantie. Pour éviter les chocs électriques, les connexions de test doivent Les entrées HI et LO du canal 1 ont une capacité de mesure être configurées de manière à...
- Page 12 Câble d'entrée basse température modèle 2107 Le 2107, illustré dans la figure suivante, se termine par un connecteur CHANNEL à une extrémité et par des cosses en cuivre à 'autre extrémité. Le câble est blindé jusqu'à la masse du châssis lorsqu'il est connecté...
- Page 13 Connexions pour la mesure de la tension La figure suivante montre des connexions typiques pour effectuer des Vous pouvez effectuer des mesures de tension à une ou deux mesures de comparaison de deux appareils dans un circuit d'essai. voies. La fonction double voie du 2182A vous permet d'effectuer Pour cette configuration de mesure, il n'y a pas de tension différentielle des mesures de comparaison dans un circuit de test.
- Page 14 Connexions pour la mesure de la température La figure suivante montre des connexions à température seule en Vous pouvez utiliser le canal 1 du 2182A pour effectuer des mesures de utilisant un bain de glace comme jonction de référence simulée. Les température.
- Page 15 Fonctionnement de base Effectuer une mesure de tension La plupart des touches du panneau avant ont deux fonctions. Le nom Le test suivant permet de vérifier le fonctionnement de base du 2182A. de la touche indique sa fonction principale. Le nom en bleu au-dessus Dans ce test, vous utilisez les commandes du panneau avant pour d'une touche indique sa fonction lorsque la touche SHIFT est enfoncée.
- Page 16 Effectuer une mesure de température Sélectionnez JUNC et choisissez le type de mesure de référence : • Pour référencer les mesures par rapport à la jonction de Dans ce test, vous utilisez les commandes du panneau avant pour mesurer la température. référence interne : Sélectionnez INTRNL.
- Page 17 Considérations sur les mesures Pour les mesures sensibles, suivez les directives suivantes afin de Où puis-je trouver des pilotes ou des micrologiciels mis à jour ? maximiser la précision des mesures : Pour obtenir les derniers pilotes et des informations supplémentaires, consultez le site Web d'assistance de Keithley Instruments.
- Page 18 Prochaines étapes Pour plus d'informations, consultez le site Web de Keithley Instruments, tek.com/fr/produits/keithley. Vous trouverez de l'aide et des informations supplémentaires sur l'instrument dans le manuel de l'utilisateur du nanovoltmètre modèle 2182A. FAQ et prochaines étapes...
