6.3

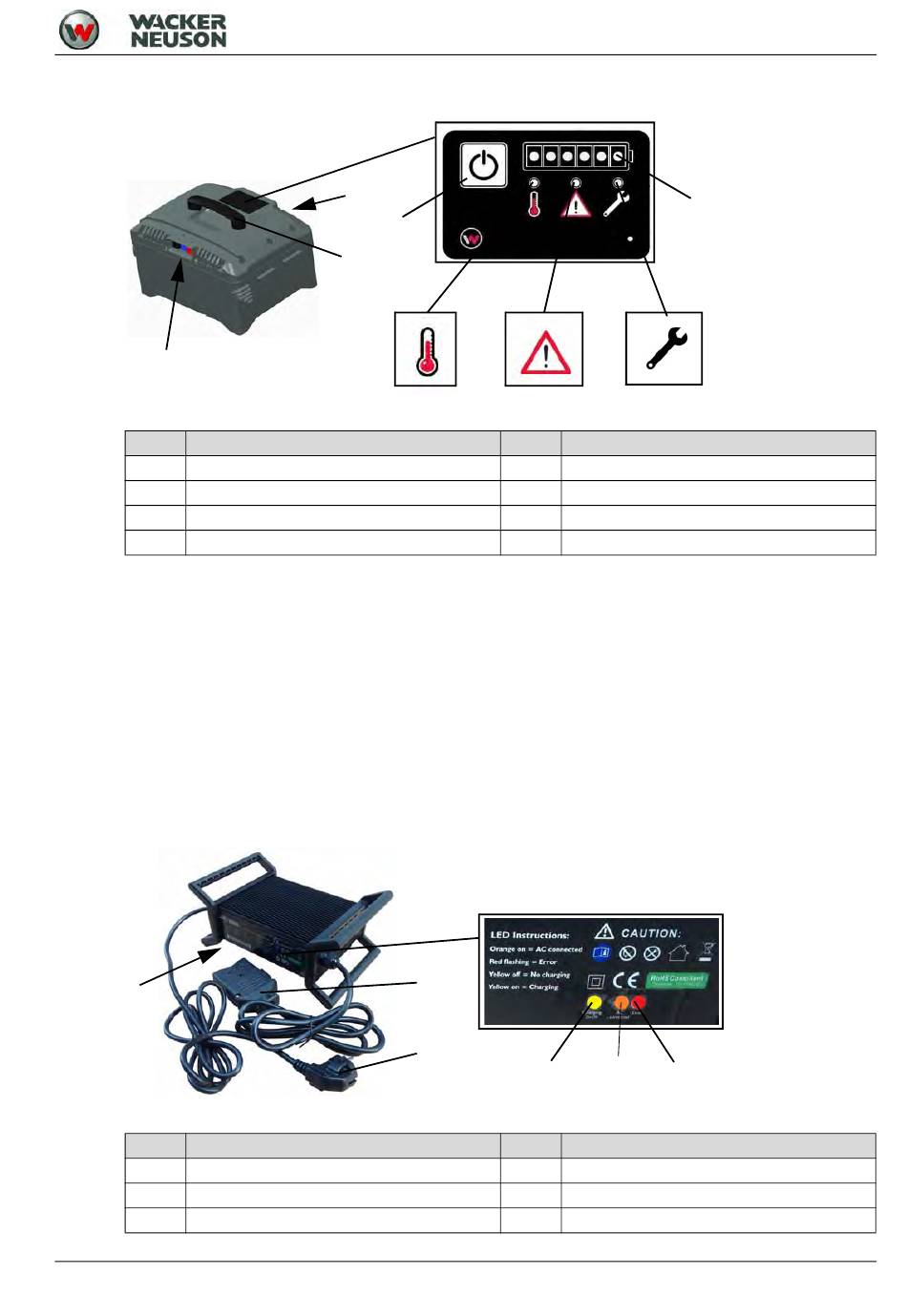

Composants et éléments de commande - batterie (option)
6
Pos.
Désignation
1
Touche Marche/Arrêt
2
Affichage- État de chargement
3
Indicateur d'entretien
4
Affichage de dysfonctionnement
Affichage- État de chargement
Affiche, à l'aide de six DELs, l'état de chargement de la batterie.
Indicateur d'entretien
Si les DEL s'allument, contacter le service de l'interlocuteur Wacker Neuson.
Affichage de température
La DEL s'allume lorsque la batterie a atteint une température trop élevée ou trop basse.
Affichage de dysfonctionnement
La DEL s'allume en présence d'un dysfonctionnement.
6.4
Composants et éléments de commande - Chargeur (option)
6
Pos.
Désignation
1
Indicateur de charge LED
2
Témoin de fonctionnement LED
3
Indicateur d'erreur LED
100_0202_cp_0014.fm
8
1
7
5
4
Pos.
4
5
Pos.
6 Composants et éléments de contrôle
2
3
Désignation
5
Affichage de température
6
Raccordement
7
Poignée
8
Plaque signalétique
3
1
2
Désignation
4
Câble/connecteur de raccordement
5
Câble d'alimentation
6
Plaque signalétique
