SilverCrest STV 50 I1
7.2 Összeszerelés
A ábra:
Illessze össze a talp (8) elülső (9) és hátsó (10) felét.
B ábra:
Az állvány (8) felszerelésének praktikus módja, ha a toronyventilátort (1) egy
vízszintes felületre (pl. asztalra) helyezi, és az állványt (8) oldalról szereli fel. Ez
az eljárás megkönnyíti a hálózati kábel (13) átvezetését és a reteszek (14)
kialakított mélyedésekbe vezetését.
Feltétlenül helyezzen egy takarót vagy hasonló párnázó anyagot a felület és a
toronyventilátor (1) közé, hogy megvédje azt a karcolásoktól az összeszerelés
során.

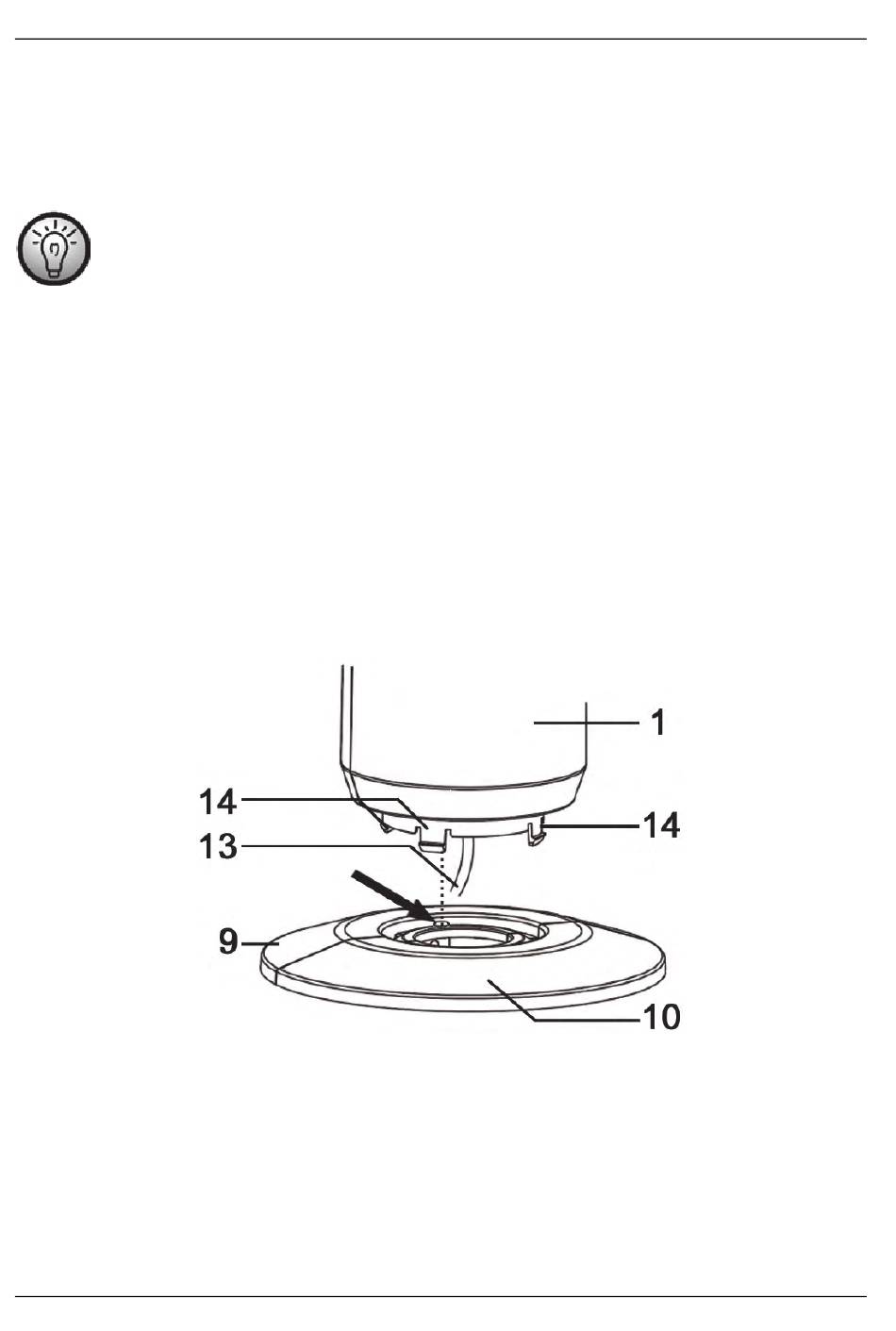

Először vezesse a hálózati kábelt (13) az talpon (8) keresztül. Ezután igazítsa az állványt
(8) úgy a toronyventilátorhoz (1), hogy a 4 retesz (14) illeszkedjen az állvány (8)
megfelelő nyílásaiba. Ezenkívül a toronyventilátor (1) alján lévő műanyag fülnek be kell
illeszkednie az állvány (8) első felén (9) lévő mélyedésbe (nyíl). Ezután gyakoroljon némi
nyomást az állványra (8), hogy hallja a reteszek (14) kattanását.
•
A hálózati kábelt (13) mindig a talp (8) alatt vezesse el a következő ábrának
megfelelően:
172 - Magyar
