REMPLACEMENT DE LA VISIÈRE DE PROTECTION INTÉRIEURE
Remplacez la visière de protection intérieure si elle est endommagée.
Démontage : placez votre ongle dans l'encoche située au-dessus de la fenêtre d'inspection
et pliez l'écran vers le haut jusqu'à ce qu'il se détache des bords de la fenêtre d'inspection
(voir fig. 11b).
Montage : montez la visière de protection intérieure de la même manière qu'elle a été
retirée.

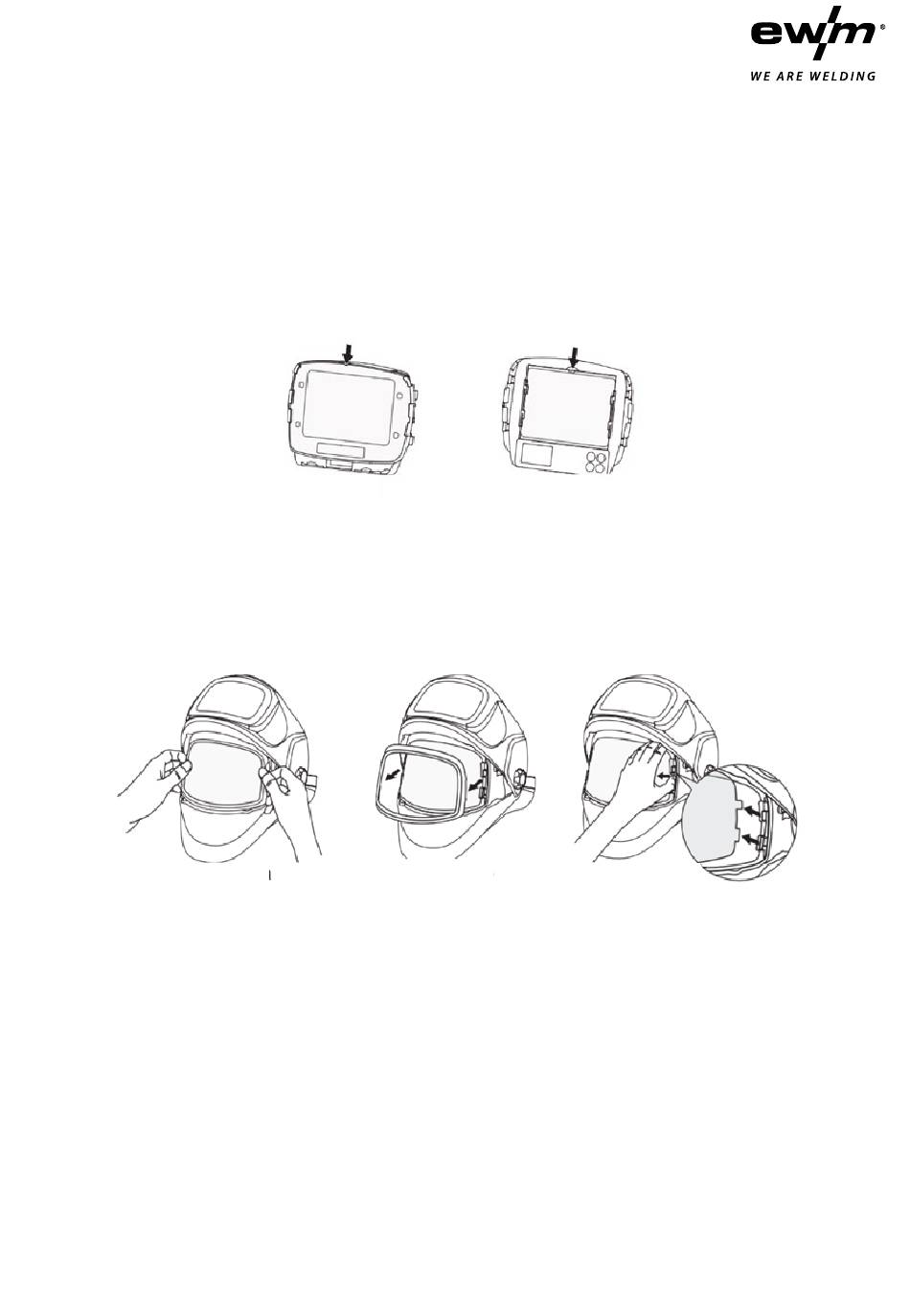

fig. 11a
fig. 11b
REMPLACEMENT DU SUPPORT DE L'ÉCRAN D'AFFÛTAGE ET DE L'ÉCRAN D'AFFÛTAGE
Démontage : retirez le support de l'écran d'affûtage comme indiqué aux fig. 12a/12b.
Retirez l'écran d'affûtage comme indiqué à la fig. 12c.
Montage : insérez un côté dans la fente, puis l'autre côté.
fig. 12a
fig. 12b
fig. 12c
REMPLACEMENT DU JOINT FACIAL
Le joint facial peut être utilisé pour faciliter le nettoyage après le démontage du boîtier,
mais il doit être remplacé s'il est endommagé.
Appuyez sur le bouton-poussoir « LOCK » sur les composants indépendants et faites
glisser le bandeau dans le sens de la flèche pour séparer le joint facial du masque (voir fig.
13a). Alignez le joint facial avec le velcro dans la coque de protection selon l'ordre A–D de
l'illustration et assurez-vous que le joint facial est bien fixé à la coque de protection (voir
fig. 13b). Appuyez ensuite sur le bouton-poussoir « LOCK » sur les composants indé-
pendants pour fixer le bandeau au masque (voir fig. 13c). Attachez le joint facial comme
indiqué aux points 1–7 (voir fig. 13d).
