MAINTENANCE
REMPLACEMENT DU SUPPORT DE L'ÉCRAN EXTÉRIEUR

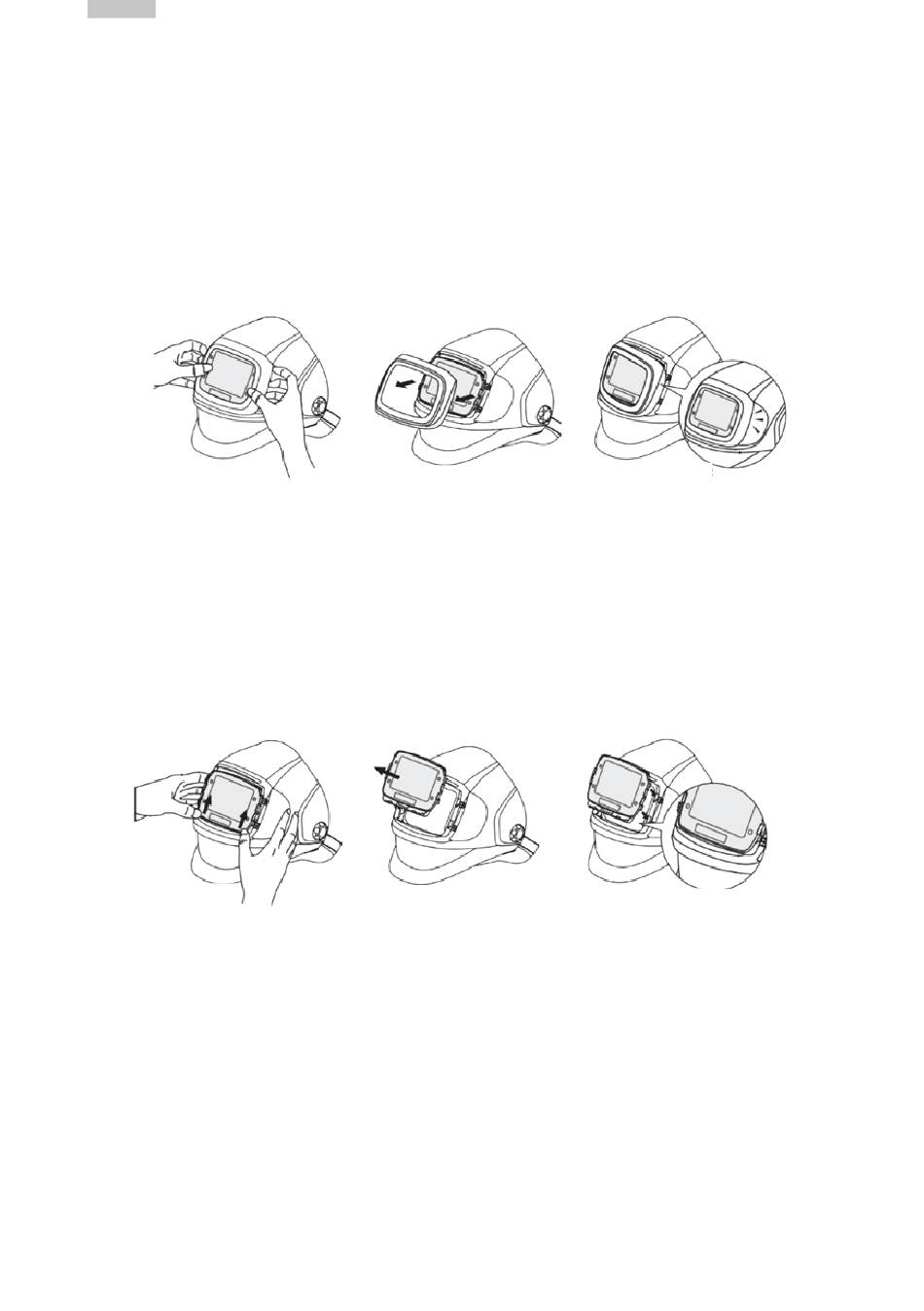

Démontage : retirez le support de l'écran extérieur comme indiqué aux fig. 9a/9b.
Montage : insérez un côté dans la fente, puis appuyez et verrouillez l'autre côté (voir fig.
9c).
fig. 9a
fig. 9c
fig. 9b
REMPLACEMENT DE LA CASSETTE ANTI-ÉBLOUISSEMENT
Démontage : appuyez avec le pouce sur la partie inférieure de la cassette anti-éblouis-
sement et faites-la glisser vers le haut (voir fig. 10a). Retirez la cassette de la coque de
protection (voir fig. 10b).
Montage : insérez d'abord la cassette anti-éblouissement dans les fentes situées sur les
côtés gauche et droit. Poussez ensuite la cassette vers le bas jusqu'à ce que les ferme-
tures s'enclenchent (voir figure 10c).
fig. 10a
fig. 10b
fig. 10c
REMPLACEMENT DE L'ÉCRAN DE GARDE EXTÉRIEUR
Remplacez l'écran de garde extérieur s'il est endommagé.
Démontage : retirez le support de l'écran extérieur comme indiqué aux fig. 9a/9b. Placez
votre ongle dans l'encoche située au-dessus de la fenêtre d'inspection et pliez l'écran vers
le haut jusqu'à ce qu'il se détache des bords de la fenêtre d'inspection (voir fig. 11a).
Montage : insérez un côté dans la fente, puis l'autre côté.
10
