7.3 Charge de réfrigérant et limites de la superficie de la pièce
7.3.1 Stratégie 1 : EN 60335-2-40
Selon la norme EN 60335-2-40, le réfrigérant R32 est de classe A2 et inflammable. Pour vous assurer que votre système
répond aux exigences réglementaires, respectez ces exigences :
§ La quantité totale de réfrigérant dans le système doit être inférieure ou égale à la charge maximale de réfrigérant. La
charge maximale de réfrigérant dépend de l'espace disponible dans les pièces desservies par le système.
§ La surface (A) du plus petit espace clos occupé est utilisée pour déterminer les limites de quantité de réfrigérant.
§ Le système a également une charge maximale de réfrigérant de 12 kg, qui ne doit en aucun cas être dépassée.
§ La charge maximale de réfrigérant est liée à la hauteur d'installation des unités intérieures.
Ÿ Si la hauteur d'installation est supérieure ou égale à 1,8 m, mais inférieure à 2,2 m, la charge de réfrigérant est
limitée comme indiqué sur la courbe (a) de la Figure 3-7.2.
Ÿ Si la hauteur d'installation n'est pas inférieure à 2,2 m, la charge de réfrigérant est limitée comme indiqué sur la
courbe (b) de la Figure 3-7.2.

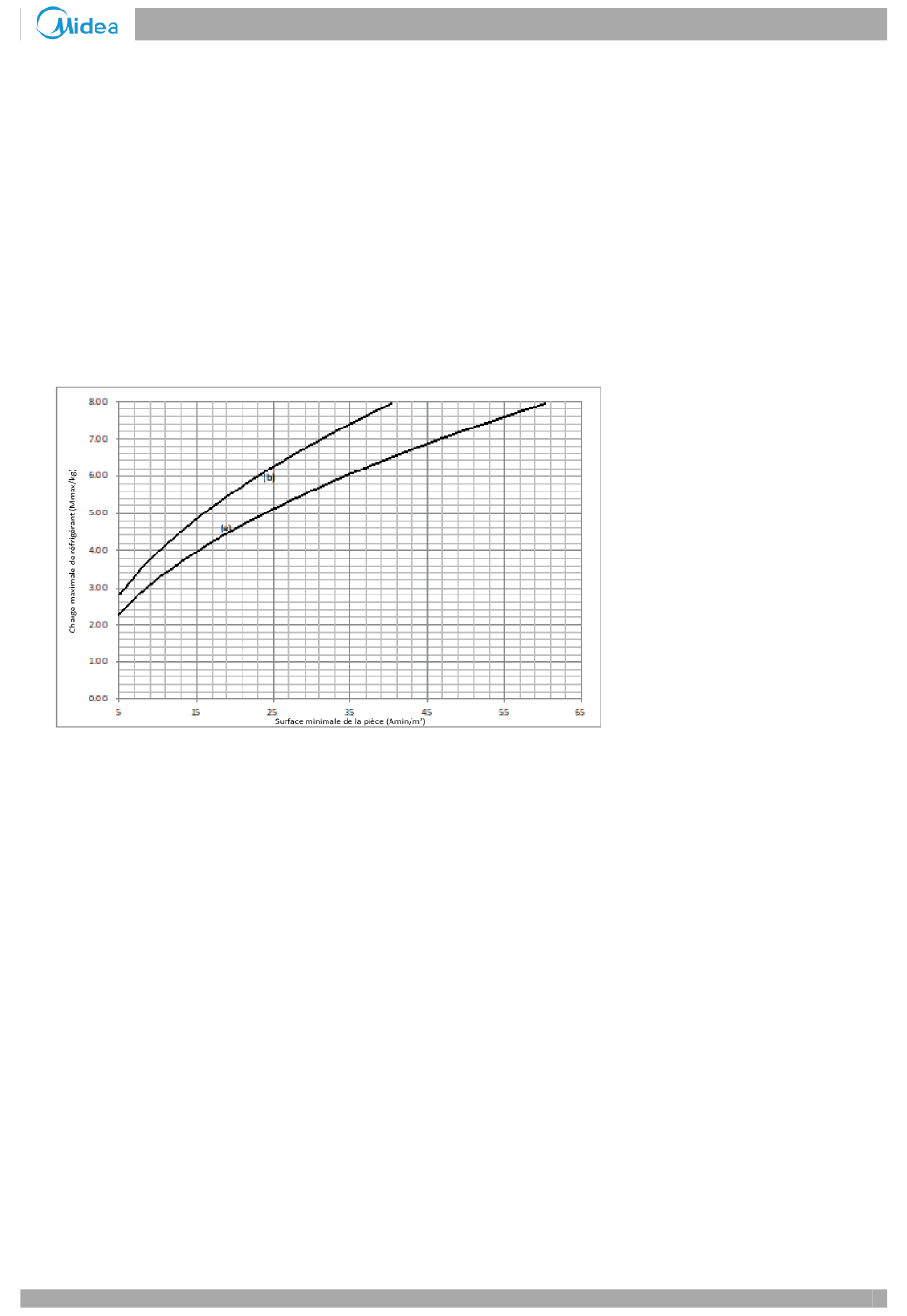

Illustration 3-7.2 : Relation entre la charge de réfrigérant et la surface de la pièce (A
§ Déterminez la limite de charge du système de réfrigération comme étant la plus petite des deux valeurs suivantes :
Ÿ La charge maximale de réfrigérant (Mmax) dans le système à partir des limites de la zone de la pièce ci-dessus.
Ÿ La charge maximale de réfrigérant (Mmax) avec des mesures supplémentaires, telles que des zones avec une
ventilation mécanique.
Ÿ 12 kg à partir de la limite de la demande.
7.3.2 Stratégie 2 : IEC 60335-2-40
Selon la norme IEC 60335-2-40, le réfrigérant R32 est de classe A2L et inflammable. Et le système répond aux exigences
des systèmes de réfrigération à étanchéité renforcée. Pour vous assurer que votre système répond aux exigences
réglementaires, respectez ces exigences :
§ La quantité totale de réfrigérant dans le système doit être inférieure ou égale à la charge maximale de réfrigérant. La
charge maximale de réfrigérant dépend de l'espace disponible dans les pièces desservies par le système.
§ La surface (A) du plus petit espace clos occupé est utilisée pour déterminer les limites de quantité de réfrigérant.
§ Le système a également une charge maximale de réfrigérant de 12 kg, qui ne doit en aucun cas être dépassée.
§ Sans mesure supplémentaire : La charge maximale de réfrigérant est liée à la hauteur d'installation des unités
intérieures.
Ÿ Si la hauteur d'installation est supérieure ou égale à 1,8 m, mais inférieure à 2,2 m, la charge de réfrigérant est
limitée comme indiqué sur la courbe (a) de l'Illustration 3-7.3.
Ÿ Si la hauteur d'installation n'est pas inférieure à 2,2 m et sans aucune condition, la charge de réfrigérant est
limitée comme indiqué sur la courbe (b) de l'Illustration 3-7.3.
Ÿ Si la hauteur d'installation est supérieure ou égale à 1,8 m, mais inférieure à 2,2 m, et répond aux exigences de
débit d'air de circulation incorporé, la charge de réfrigérant est limitée comme indiqué dans la courbe (c) de
l'Illustration 3-7.3.
V8 Mini Series VRF 50Hz
/m
)
2
min
63
