... suite des pages précédentes

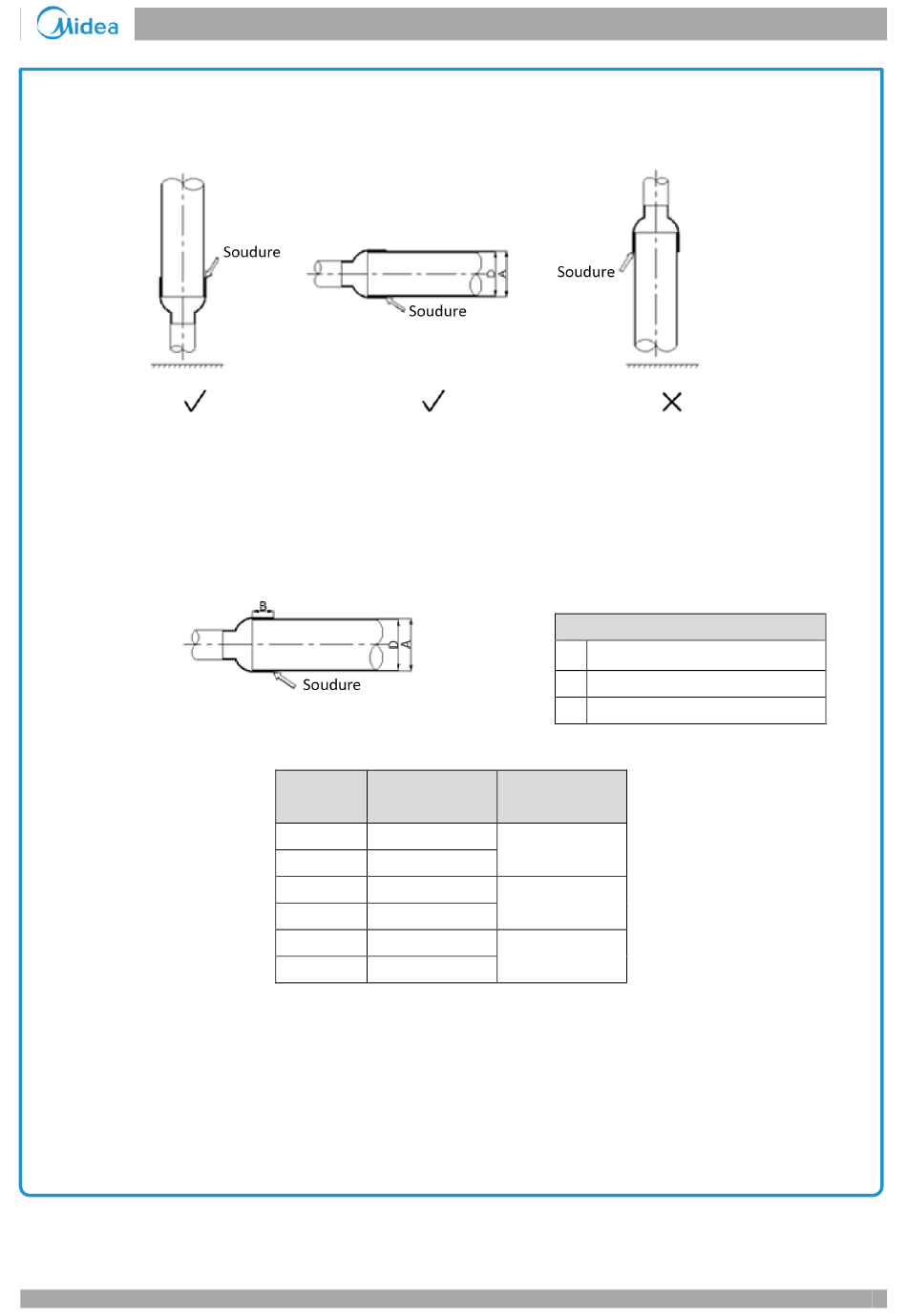

Orientation de la tuyauterie pendant le brasage
Le brasage doit être effectué vers le bas ou horizontalement pour éviter les fuites de remplissage.
Illustration 3-4.6 : Orientation de la tuyauterie pendant le brasage
Chevauchement de la tuyauterie pendant le brasage
Le Tableau 3-4.3 spécifie le chevauchement minimal de la tuyauterie admissible et la plage de tailles d'écartement
autorisée pour les joints brasés sur des tuyauteries ayant des diamètres différents. Veuillez vous reporter à
l'Illustration 3-4.7.
Illustration 3-4.7 : Chevauchement de la tuyauterie et espace pour les joints brasés
Remplisseur
§ Utiliser un remplisseur en cuivre/phosphore (BCuP) qui ne nécessite pas d'écoulement.
§ N'utilisez pas de flux. L'écoulement peut causer la corrosion de la tuyauterie et peut affecter les performances
de l'huile du compresseur.
§ N'utilisez pas d'anti-oxydants lors du brasage. Les résidus peuvent obstruer la tuyauterie et endommager les
composantes.
Tableau 3-4.3 : Chevauchement de la tuyauterie et espace pour les joints brasés
D (mm)
5 < D < 8
8 < D < 12
12 < D < 16
16 < D < 25
25 < D < 35
35 < D < 45
Remarques :
1.
A, B, D se réfèrent aux dimensions indiquées dans
l'Illustration 3-4.7.
Minimum
Autorisé A – D
autorisé B (mm)
(mm)
6
0,05 - 0,21
7
8
0,05 - 0,27
10
12
0,05 - 0,35
14
V8 Mini Series VRF 50Hz
Légende
A
Diamètre intérieur du plus gros tuyau
D
Diamètre extérieur du plus gros tuyau
B
Profondeur incrustée (chevauchement)
1
49
