4 Schémas de la tuyauterie

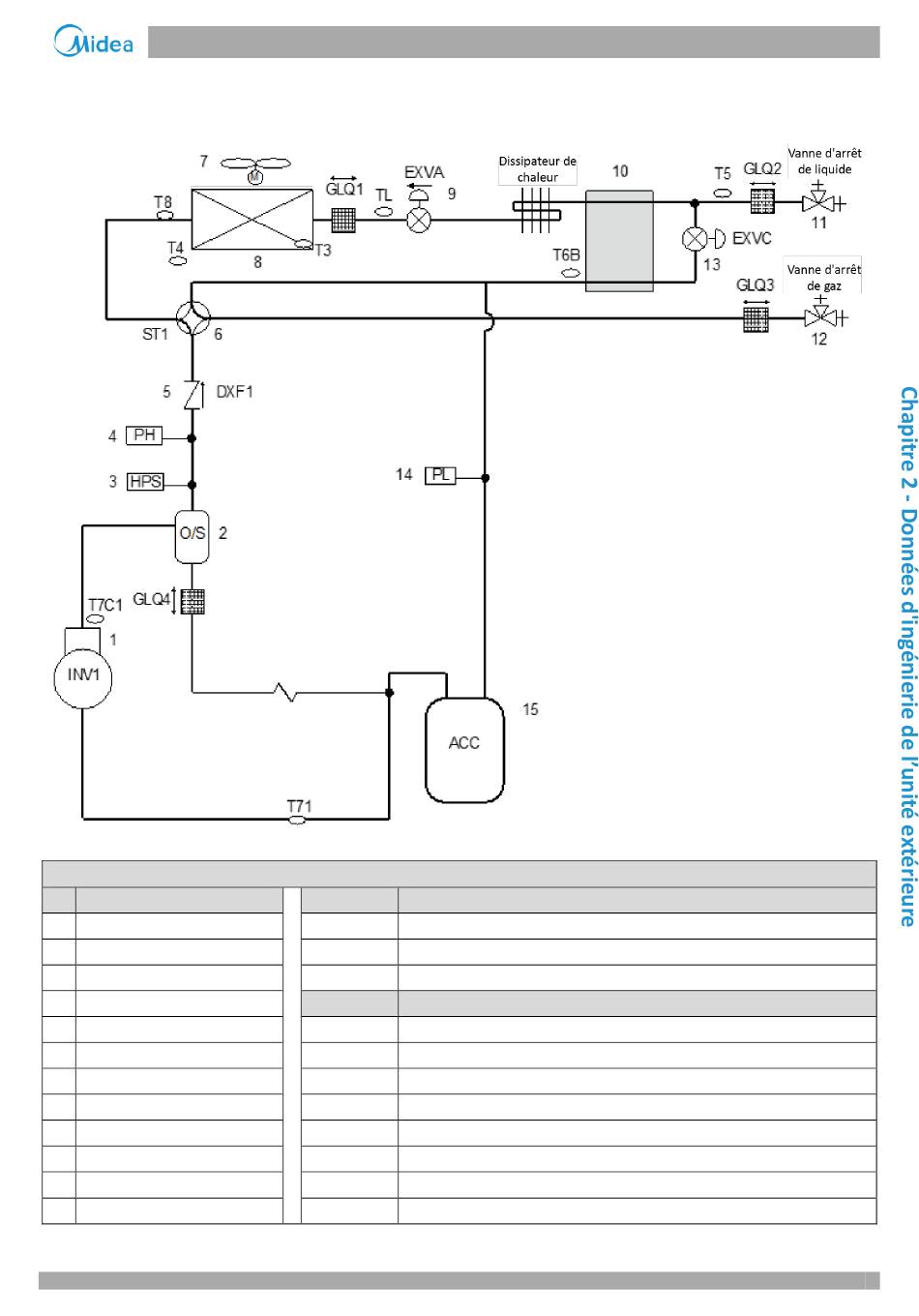

Illustration 2-4.1 : 180 Schéma de la tuyauterie
Légende
Nº
Nom des pièces
1
Compresseur
2
Séparateur d'huile
3
Commutateur de haute pression
4
Capteur haute pression
5
Valeur de contrôle
6
Vanne quatre voies
7
Ventilateur
8
Échangeur de chaleur
9
Vanne d'expansion élec. (EEVA)
10
Échangeur de chaleur à plaques
11
Vanne d'arrêt (côté gaz)
12
Vanne d'arrêt (côté liquide)
Nº
Nom des pièces
13
Vanne d'expansion électronique (EEVC)
14
Capteur de basse pression
15
Séparateur liquide-gaz
Code capteur
Description
T3
Capteur de température de dégivrage de l'échangeur de chaleur
T4
Capteur de température d'air extérieur
T5
Capteur de température du tuyau de liquide
T6B
Capteur de temp. du tuyau de sortie d'un échangeur de chaleur à microcanaux
T7C1
Capteur de température de décharge du compresseur
T71
Capteur de température d'aspiration
T8
Capteur de température de gaz de l'échangeur de chaleur
TL
Capteur de température de liquide de l'échangeur de chaleur
Série V8 Mini VRF 50Hz
17
