Tableau 3-5.2 : Diamètres de tuyauterie d'évacuation verticale
Tuyauterie
PVC25
PVC32
PVC40
PVC50
PVC63
PVC75
PVC90
5.4 Tuyauterie d'évacuation pour les unités équipées de pompes d'aspiration
La tuyauterie d'évacuation pour les unités équipées de pompes d'aspiration doit tenir compte des considérations
supplémentaires suivantes :
§ Une section descendante doit immédiatement suivre la section montante verticale adjacente à l'unité ; dans le cas
contraire, une erreur sur produira sur la pompe à eau. Voir l'Illustration 3-5.7.
§ Les aérations ne doivent pas être installées sur les sections montantes verticales de la tuyauterie d'évacuation ; dans
le cas contraire, de l'eau pourrait s'écouler par les aérations ou le débit d'eau pourrait être bloqué.
5.5 Installation de la tuyauterie d'évacuation
Notes pour les installateurs
L'installation de la tuyauterie d'évacuation doit se dérouler dans l'ordre suivant :
Installation de l'unité
intérieure
Attention
§ Vérifier que tous les raccords sont solidement fixés et, une fois que l'ensemble de la tuyauterie d'évacuation est
connectée, effectuer un test d'étanchéité et un test d'écoulement de l'eau.
§ Ne pas raccorder la tuyauterie d'évacuation du climatiseur à une tuyauterie d'eaux usées, d'eau de pluie ou
autre, et ne pas laisser la tuyauterie d'évacuation du climatiseur entrer en contact direct avec le sol.
§ Pour les unités équipées de pompes de vidange, vérifiez que la pompe de vidange fonctionne correctement en
ajoutant de l'eau dans le bac de vidange de l'unité et en mettant l'unité en marche. Afin de faciliter les
opérations d'inspection et d'entretien, les colliers de serrage de tuyaux fournis avec les unités doivent être
utilisés pour fixer la tuyauterie d'évacuation aux unités intérieures. Ne jamais utiliser d'adhésif.
Diamètre
PVC
nominal (mm)
25
32
40
50
63
75
90

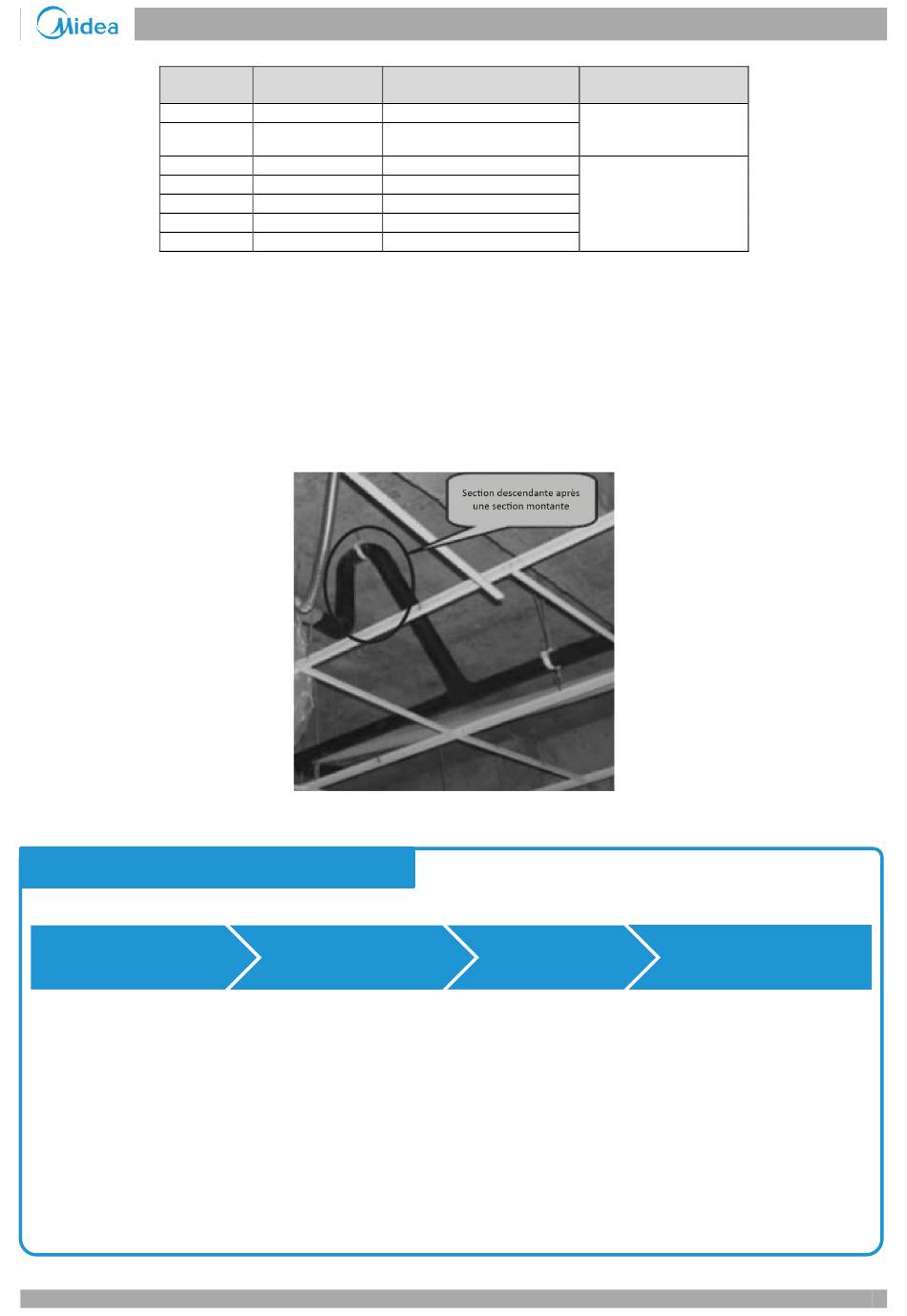

Illustration 3-5.7 : Section descendante de la tuyauterie d'évacuation
Installation de la
tuyauterie d'évacuation
Capacité (L/h)
220
410
730
1440
2760
5710
8280
@
Test d'étanchéité à
l'eau
V8 Mini Series VRF 50Hz
Remarques
Tuyauterie de dérivation
uniquement
Tuyauterie de dérivation
ou principale
Isolation de la
tuyauterie d'évacuation
57
