2.1.3 Structures de base
La conception de la structure de base de l'unité extérieure doit tenir compte des considérations suivantes :
Une base solide permet d'éviter les vibrations et le bruit excessifs. Les bases des unités extérieures doivent être
§
construites sur un sol solide ou sur des structures suffisamment résistantes pour supporter le poids des unités.
§ Les bases doivent avoir une hauteur minimum de 200 mm, afin de garantir un accès suffisant pour l'installation des
tuyauteries.
§ Des bases en acier ou en béton peuvent convenir.
§ L'Illustration 3-2.4 présente un exemple type de base en béton. Spécifications types pour le béton : 1 part de ciment,
2 parts de sable et 6 parts de pierre broyée avec une barre d'armature en acier de Φ10 mm. Les bords de la base
doivent être chanfreinés.
§ Afin de garantir que tous les points de contact sont absolument sûrs, les bases doivent être totalement plates. La
forme de la base doit garantir que les points des bases des unités prévues pour supporter le poids sont bien
supportés.
§ Un fossé de drainage doit être prévu pour permettre l'évacuation du condensat qui peut se former sur les échangeurs
de chaleur lorsque les unités fonctionnent en mode chauffage. Le drainage doit permettre au condensat d'être
éloigné des routes et des sentiers, en particulier dans les endroits où le climat est tel que le condensat peut geler.
2.1.4 Acceptation et déballage
Notes pour les installateurs
§ Lorsque les unités sont livrées, vérifier si des dommages se sont produits pendant l'expédition. En cas de
dommages sur la surface ou à l'extérieur d'une unité, transmettez un rapport écrit à la compagnie de transport.
§ Vérifiez que le modèle, les spécifications et la quantité d'unités livrées sont conformes à la commande.
§ Vérifiez que tous les accessoires commandés ont été inclus. Conservez le Manuel du propriétaire pour le
consulter ultérieurement.
2.1.5 Levage
Notes pour les installateurs
§ Ne retirez aucun emballage avant de le soulever. Si les unités ne sont pas emballées ou si l'emballage est
endommagé, utilisez des cartons ou du matériel d'emballage appropriés pour protéger les unités.
§ Soulevez une unité à la fois, en utilisant deux cordes pour assurer la stabilité.
§ Gardez les unités à la verticale pendant le levage, en veillant à ce que l'angle par rapport à la verticale ne
dépasse pas 30 °.

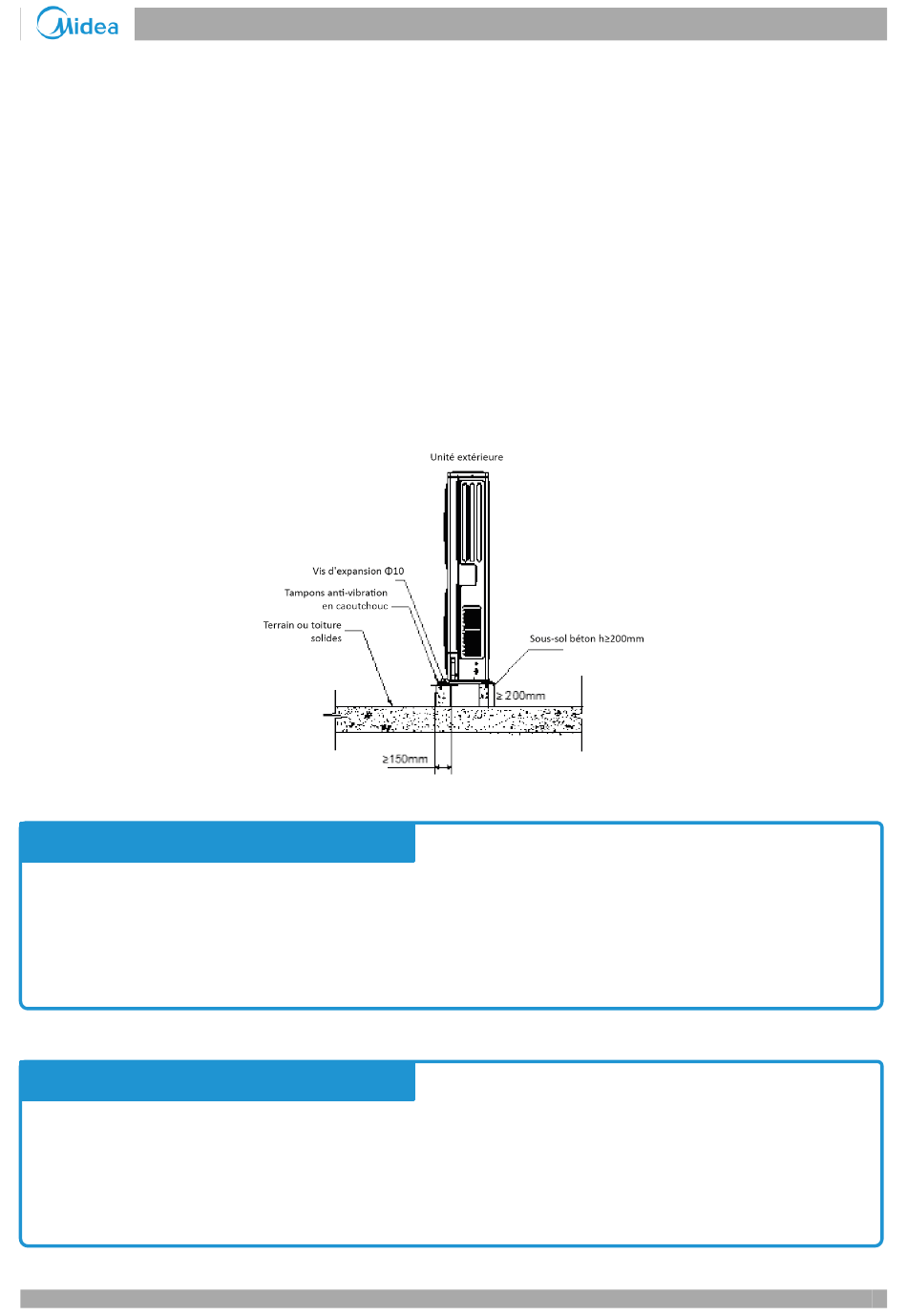

Illustration 3-2.4 : Structure de base en béton type de l'unité extérieure (unité : mm)
@
@
V8 Mini Series VRF 50Hz
37
