-I
Notes pour les installateurs
Les câbles de communication doivent être raccordés aux bornes de l'unité extérieure indiquées dans l'Illustration
3-8.3 et le Tableau 3-8.2.
Attention
§ Le câblage de communication a une polarité. Faire particulièrement attention à connecter les pôles
correctement.
§ Seul le multimètre spécialisé de Midea doit être utilisé sur l'unité.
§ Pour savoir comment raccorder le multimètre, veuillez contacter les professionnels de Midea.
§ L'installation d'OAE, XYE et PQE dépendra de l'unité.

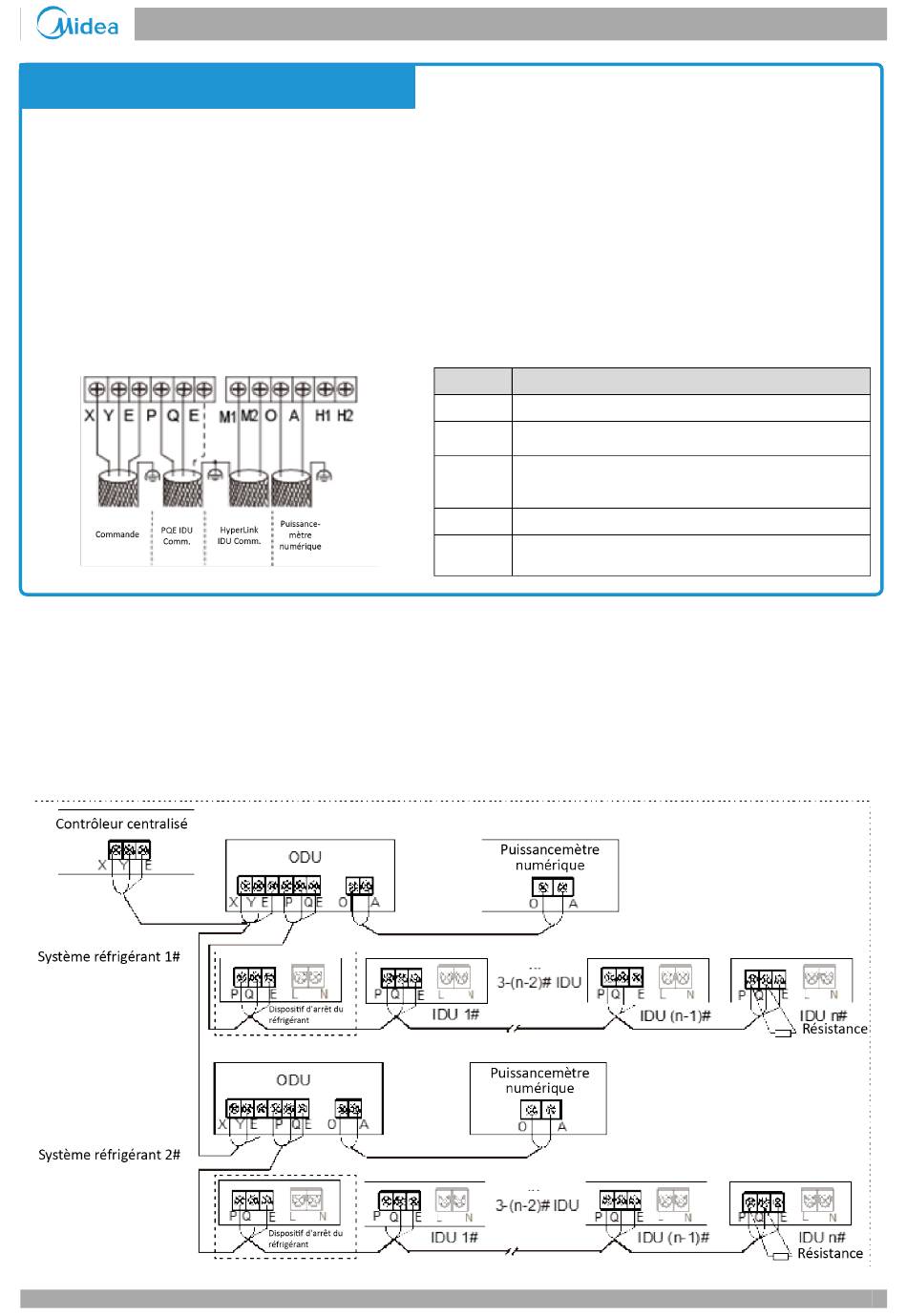

Ill. 3-8.3 : Bornes de communication de l'unité extérieure
8.3.3 Communication système XYE et OA
§ Un câble blindé à deux conducteurs de 0,75 mm
d'autres types de câbles peut donner lieu à des interférences et à des dysfonctionnements.
§ Le contrôleur centralisé et le compteur électrique numérique sont des accessoires optionnels. Veuillez contacter le
revendeur local pour l'achat si nécessaire.
§ Normes applicables : EN 55014-1 et EN 55014-2. La ligne de communication doit être blindée.
Illustration 3-8.4 : Configuration du câblage de communication XYE et OA
@
Tableau 3-8.2 : Raccords de communication
Bornes
X Y E
Connectez-vous au contrôleur centralisé ou à la passerelle
P Q E
Connexion entre les unités intérieures et l'unité extérieure
Connexion de communication HyperLink entre les unités
M1 M2
intérieures et l'unité extérieure
O A
Connectez-vous au multimètre numérique
H1 H2
Non disponible pour l'unité extérieure V8 Mini series
2
doit être utilisé pour le câblage de communication. Sélectionner
V8 Mini Series VRF 50Hz
Connection
69
