USTAWIENIA SYSTEMOWE I OBSŁUGA:
zostaje automatycznie wyciszony; dźwięk emitowany
jest wyłącznie przez dodatkowy głośnik pasywny
(impedancja min. 4 Ω).
7
WYJŚCIE GŁOŚNIKA (BEZ PRZEŁĄCZANIA)
Do tego wyjścia można podłączyć dodatkowy
głośnik pasywny. Po podłączeniu głośnika
zewnętrznego dźwięk emitowany jest zarówno
przez urządzenie Roadman, jak i przez dodatkowy
głośnik pasywny (impedancja min. 8 Ω).
8
WYŚCIE LINK
Wyjście to służy do połączenia urządzenia Roadman
z innym urządzeniem Roadman.

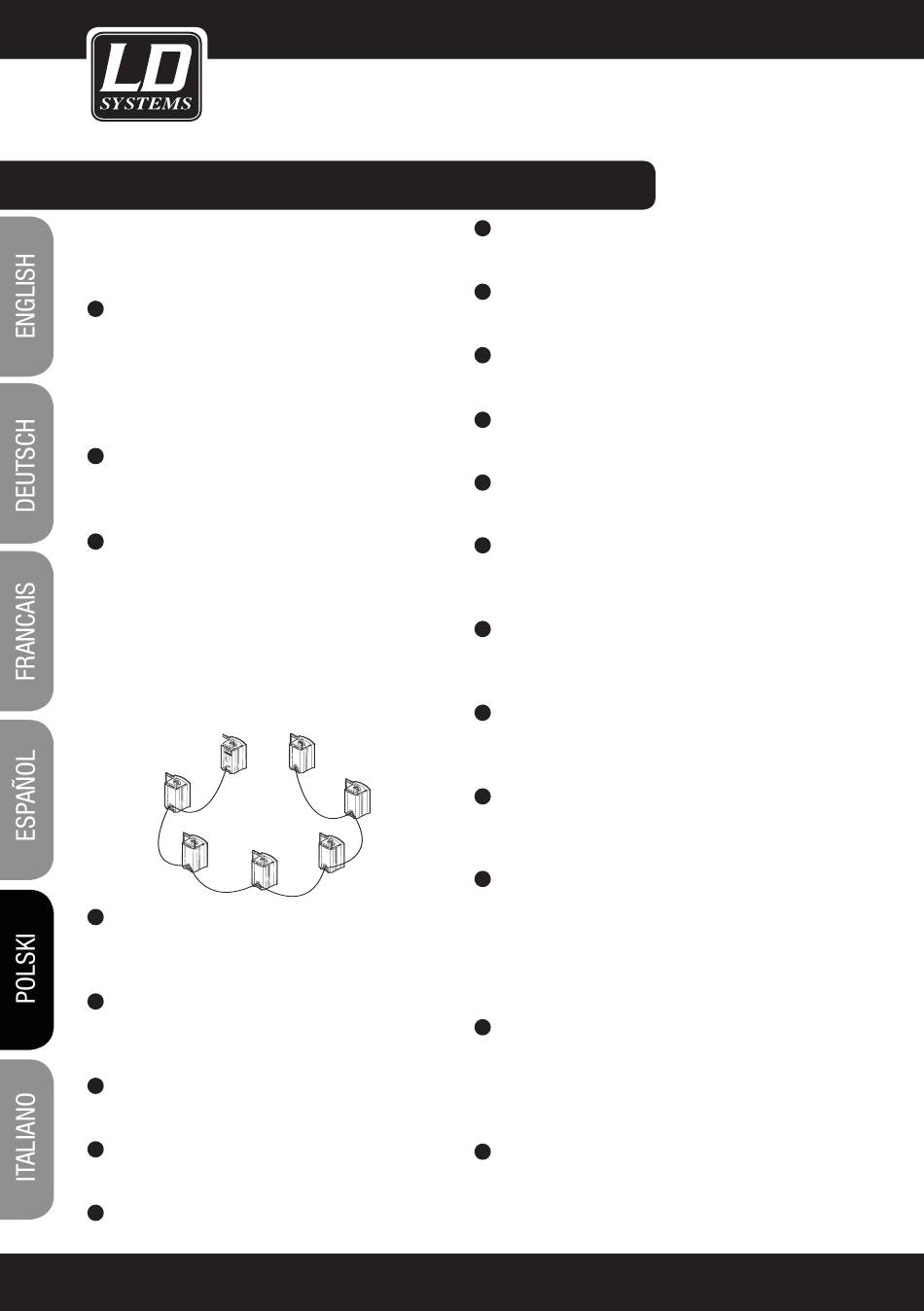

9 PRACA W TRYBIE LINK
MASTER/SLAVE: aby połączyć ze sobą kilka (od
2 do maksymalnie 7) jednostek Roadman, należy
koniecznie pamiętać o ustawieniach MASTER/
SLAVE. Pierwsze w szeregu urządzenie Roadman w
powinno pracować w trybie MASTER, a pozostałe
w trybie SLAVE. Za pomocą urządzenia o statusie
MASTER można sterować wszystkimi pozostałymi
jednostkami (głośność, włączanie/wyłączanie itp.).
10
REGULATOR GŁOŚNOŚCI
Regulator ten służy do ustawiania głośności
głośników SLAVE.
11
WYJŚCIA CINCH
Wyjścia te służą do podłączania urządzenia
odbiorczego.
12
WEJŚCIA CINCH
Wejścia te służą do podłączania urządzenia
nadawczego.
13
MASTER
Główny regulator głośności systemu
14
TREBLE
Reglator brzmienia dla zakresu tonów wysokich
92
15
BASS
Regulator brzmienia dla zakresu tonów niskich
16
LINE
Regulator głośności dla wejścia liniowego (12)
17
MIC 1
Regulator głośności dla mikrofonu 1 (wejście 20)
MIC 2
18
Regulator głośności dla mikrofonu 2 (wejście 22)
TAPE
19
Brak funkcji
MIC/LINE
20
Wejście mikrofonowe/liniowe 1 (gniazdo kombinowane
XLR/jack)
SPEECH/MUSIC
21
SPEECH = MIC: sygnały z poziomem mikrofonu
MUSIC = LINE: sygnały z poziomem liniowym
MIC/LINE
22
Wejście mikrofonowe/liniowe 2 (gniazdo kombinowane
XLR/jack)
23 SPEECH/MUSIC
SPEECH = MIC: sygnały z poziomem mikrofonu
MUSIC = LINE: sygnały z poziomem liniowym
24
LINK
Wejście to służy do połączenia urządzenia Road-
man z innym urządzeniem Roadman. Wejście LINK
urządzenia Roadman o statusie SLAVE należy
połączyć z wyjściem LINK urządzenia Roadman o
statusie MASTER.
CHARGING/LOW BATT
25
Wskaźnik LED: niski poziom naładowania akumulatorów
(świeci się na czerwono), ładowanie akumulatorów
(miga na zielono), akumulatory naładowane (świeci się
na zielono)
26
DIODA LED ZASILANIA
Świeci się na czerwono, gdy system pracuje (jest
włączony).
