IMPOSTAZIONI E COMANDO DEL SISTEMA:
6 USCITA ALTOPARLANTE (CON COMMUTAZIONE)
Su questa uscita è possibile collegare anche un
altoparlante passivo supplementare. Quando si utilizza
questa uscita, l'altoparlante del Roadman 102 viene
automaticamente portato in posizione di silenzio; il
suono proviene unicamente dall'altoparlante passivo
supplementare (impedenza min. 4 Ω).
7 USCITA ALTOPARLANTE (SENZA COMMUTAZIONE)
Su questa uscita è possibile collegare anche un
altoparlante passivo supplementare. Quando si utilizza
questa uscita, il suono proviene sia dal Roadman sia
dall'altoparlante passivo supplementare (impedenza
min. 8 Ω).
8
USCITA LINK
Questa uscita consente di collegare il Roadman a
un altro Roadman.

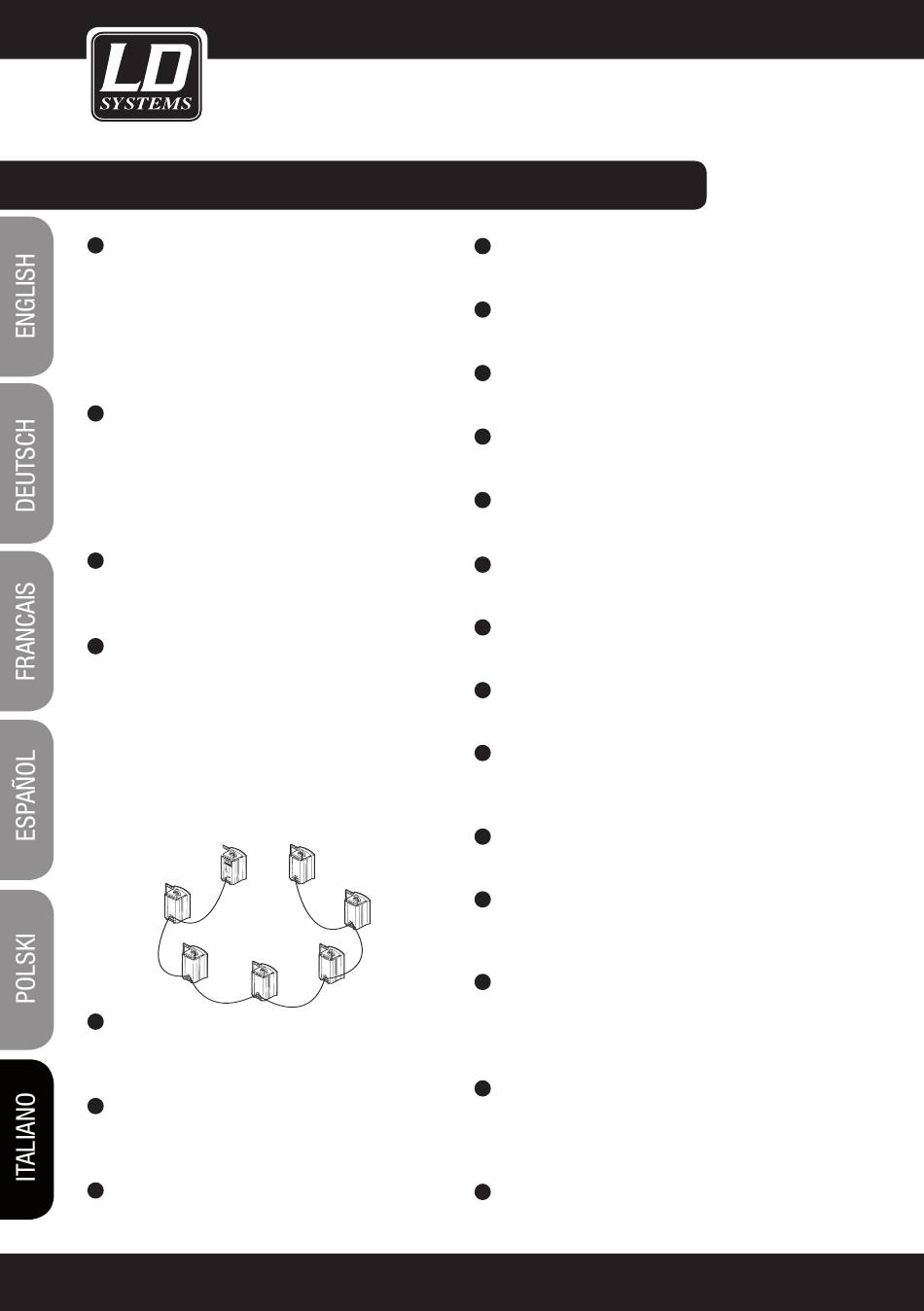

FUNZIONAMENTO LINK
9
MASTER/SLAVE: Se si desidera combinare tra loro
diverse unità Roadman (da 2 a un massimo di 7), è
assolutamente necessario tenere in considerazione
le impostazioni MASTER/SLAVE. Il primo Roadman
della catena deve trovarsi in modalità MASTER,
i successivi in SLAVE. Dal Roadman MASTER si
controllano tutte le altre unità collegate (per volume,
ingressi/uscite ecc.).
10
REGOLATORE DI VOLUME
Questo regolatore consente di controllare il volume
degli altoparlanti SLAVE.
11 USCITE RCA
Per il collegamento di un dispositivo di registrazi-
one.
12
INGRESSI RCA
Per il collegamento di un dispositivo di riproduzione.
112
13
MASTER
Regolatore principale del volume del sistema
14 TREBLE
Regolatore del suono per l'area degli alti (acuti)
15
BASS
Regolatore del suono per l'area dei bassi (gravi)
16
LINE
Regolazione del volume per l'ingresso di linea (12)
17 MIC1
Regolazione del volume per microfono 1 (ingresso 20)
MIC2
18
Regolazione del volume per microfono 2 (ingresso 22)
TAPE
19
Nessuna funzione
MIC/LINE
20
Ingresso microfono/linea 1 (presa combi XLR/jack)
SPEECH/MUSIC
21
SPEECH = MIC: Segnali con livello microfono
MUSIC = LINE: Segnali con livello linea
MIC/LINE
22
Ingresso microfono/linea 2 (presa combi XLR/jack)
SPEECH/MUSIC
23
SPEECH = MIC: Segnali con livello microfono
MUSIC = LINE: Segnali con livello linea
24
LINK
Questo ingresso consente di collegare il Roadman a un
altro Roadman. Collegare l'ingresso LINK del Roadman
SLAVE con l'uscita LINK del Roadman MASTER.
CHARGING/LOW BATT
25
Indicatore LED: Livello batterie basso (rosso),
batterie in carica (verde intermittente), batterie
cariche (verde)
26
LED DI RETE
Si accende in rosso quando il sistema è in funzione
(acceso).
