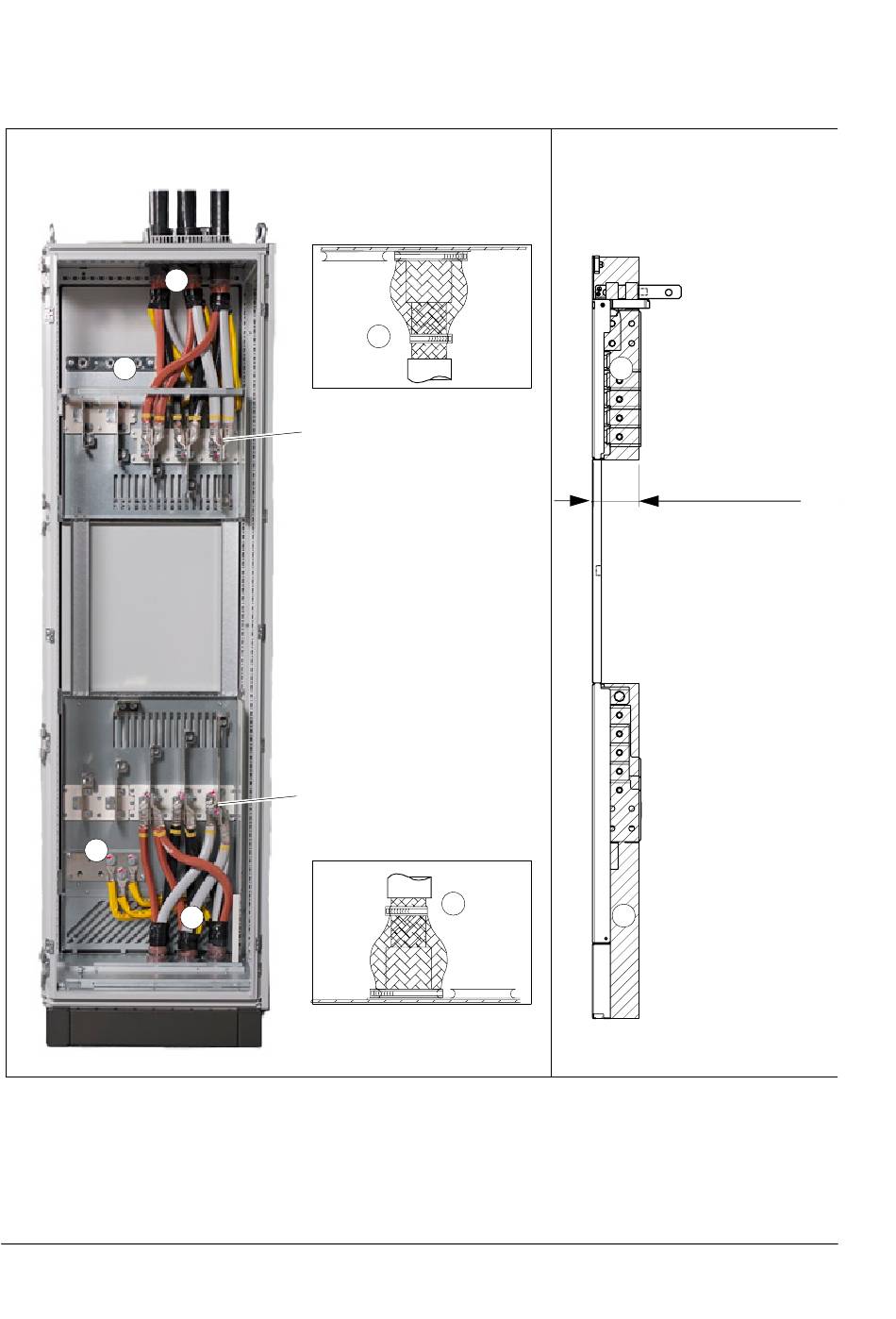

Vue quand la plaque latérale de l'armoire est déposée A) Reprise de masse sur 360° des câbles réseau au niveau des
passe-câbles ; B) Jeu de barres de mise à la terre du panneau de raccordement réseau ; C) Reprise de masse sur 360°
des câbles moteur au niveau des passe-câbles ; D) Jeu de barres de mise à la terre du panneau de raccordement
moteur ; E) Espace prévu pour les câbles de puissance
Installation
A
U1, V1, W1
U2, V2, W2
C
A
C
E
102 mm (4 in.)
E
