6
7

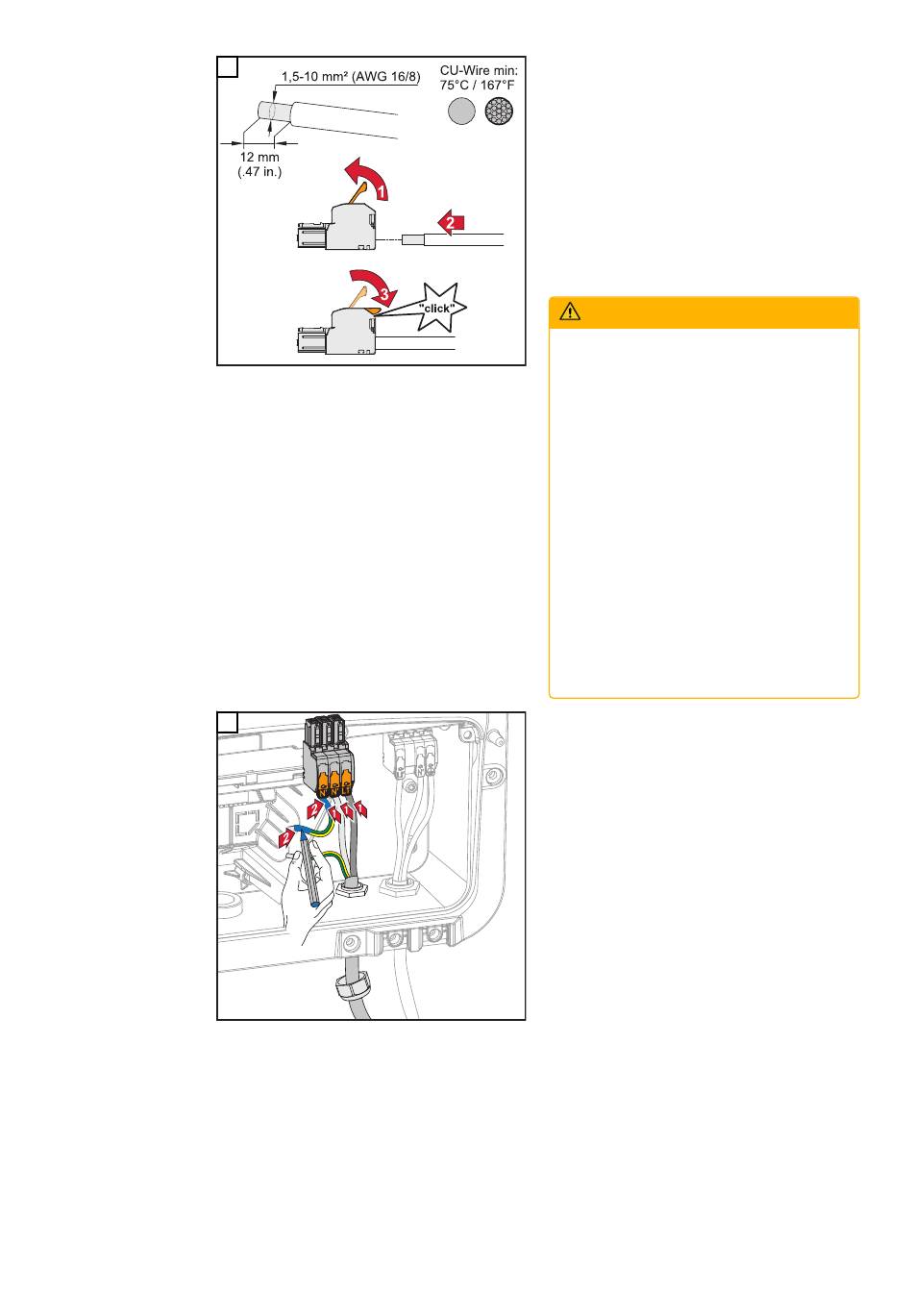

Dénuder les conducteurs uniques de
12 mm.
La section de câble doit être comprise
2
entre 1,5 mm et 10 mm
vier d'actionnement de la borne de
raccordement en le soulevant et
insérer jusqu'à la butée le conducteur
unique dénudé à l'emplacement prévu
à cet effet sur la borne de raccorde-
ment. Fermer ensuite le levier d'ac-
tionnement jusqu'à enclenchement.
AVERTISSEMENT!
Danger dû à des conducteurs
uniques desserrés et/ou mal serrés
dans la borne de raccordement.
Cela peut entraîner des dommages
corporels et matériels graves.
▶
Ne raccorder qu'un seul conduc-
teur unique à l'emplacement
prévu de la borne de raccorde-
ment.
▶
Vérifier la bonne fixation des
conducteurs uniques dans la
borne de raccordement.
▶
S'assurer que le conducteur
unique se trouve entièrement
dans la borne de raccordement
et qu'aucun fil individuel ne
dépasse de la borne de raccor-
dement.
L1´ Conducteur de phase
N´ Conducteur neutre
N´ Conducteur PEN
IMPORTANT !
Le conducteur PEN doit être conçu
avec des extrémités marquées en bleu
de façon permanente conformément
aux réglementations nationales et
présenter une section de 10 mm².
2
. Ouvrir le le-
