Fronius Primo GEN24 3.0 Instructions De Service page 82

5
6
7
82
PV1 PV1 PV2 PV2 BAT BAT
+ + + + + -
BAT+
BAT-
"click"
2
1
BAT+
BAT-
Danger dû à une surtension lors de
l'utilisation d'autres prises sur la
borne de raccordement.
La batterie et/ou le module solaire
peuvent être endommagés par la
décharge.
▶
BAT+
BAT-
PV2 PV2 PV1 PV1
- - - -
Danger dû à l'inversion de la polarité
sur les bornes de raccordement.
Cela peut entraîner des dommages
+ / -
matériels graves sur l'installation
photovoltaïque.
▶
▶

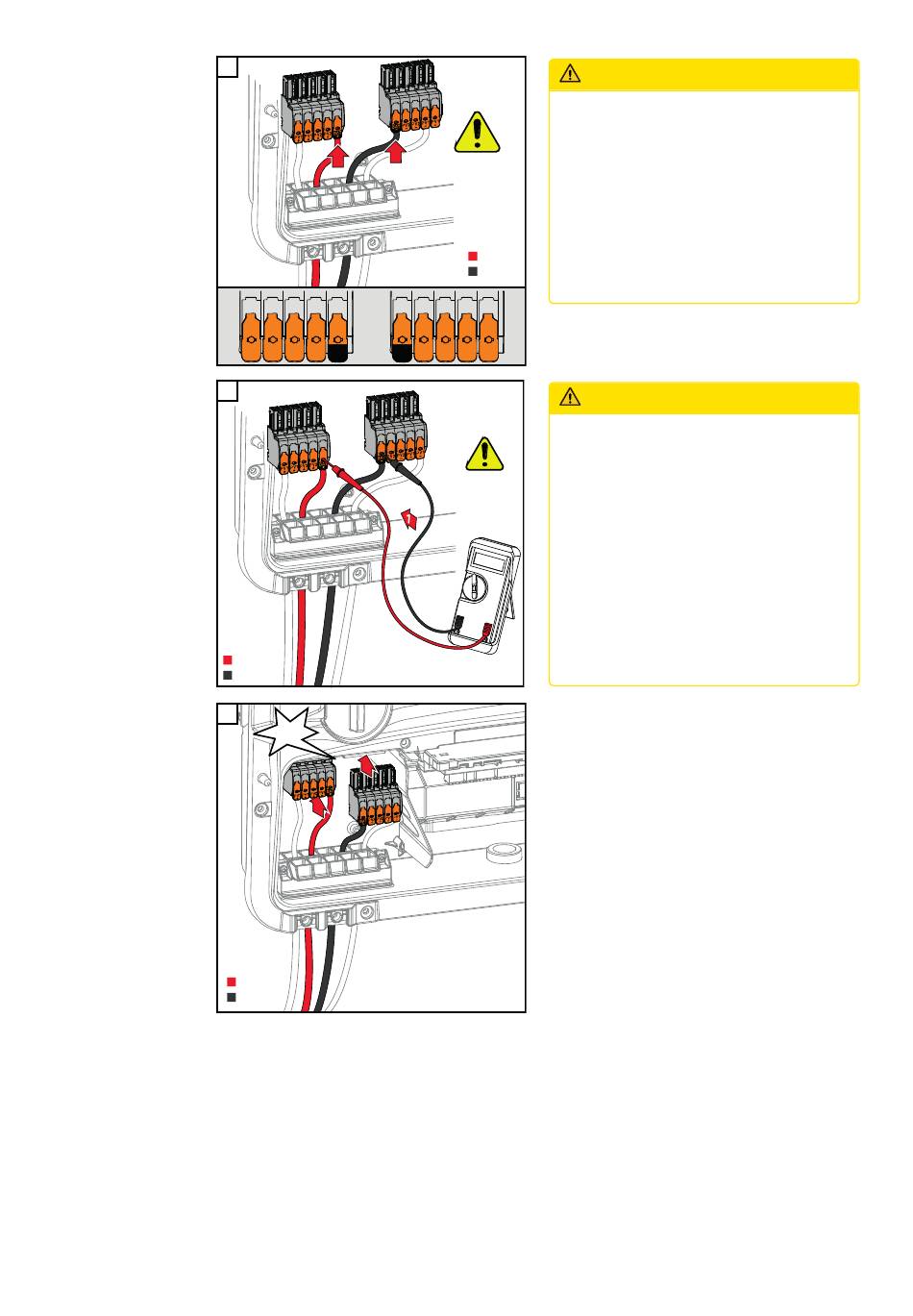

Insérer les bornes de raccordement
DC dans les emplacements correspon-
dants jusqu'à enclenchement.
ATTENTION!
Utiliser uniquement les empla-
cements avec l'inscription BAT
pour le raccordement de la bat-
terie.
ATTENTION!
Vérifier la polarité des câbles
DC lorsque la batterie est ac-
tivée avec un instrument de me-
sure approprié.
La tension maximale à l'entrée
de la batterie ne doit pas être
dépassée (voir Caractéristiques
techniques à la page 190).
