Raccorder le câble de communication de données
Participant Mod- Les entrées M0 et M1 peuvent être librement sélectionnées. Un maximum de
bus 4 éléments Modbus peuvent être connectés à la borne de raccordement Modbus
sur les entrées M0 et M1.
IMPORTANT !
Il n'est possible de connecter qu'un compteur primaire, une batterie et un Ohm-
pilot par onduleur. En raison du transfert de données élevé de la batterie, celle-ci
occupe 2 éléments. Si la fonction Commande d'onduleur via Modbus est activée
dans le menu Communication > Modbus, aucun élément Modbus n'est dispo-
nible. Il n'est pas possible d'envoyer et de recevoir des données en même temps.

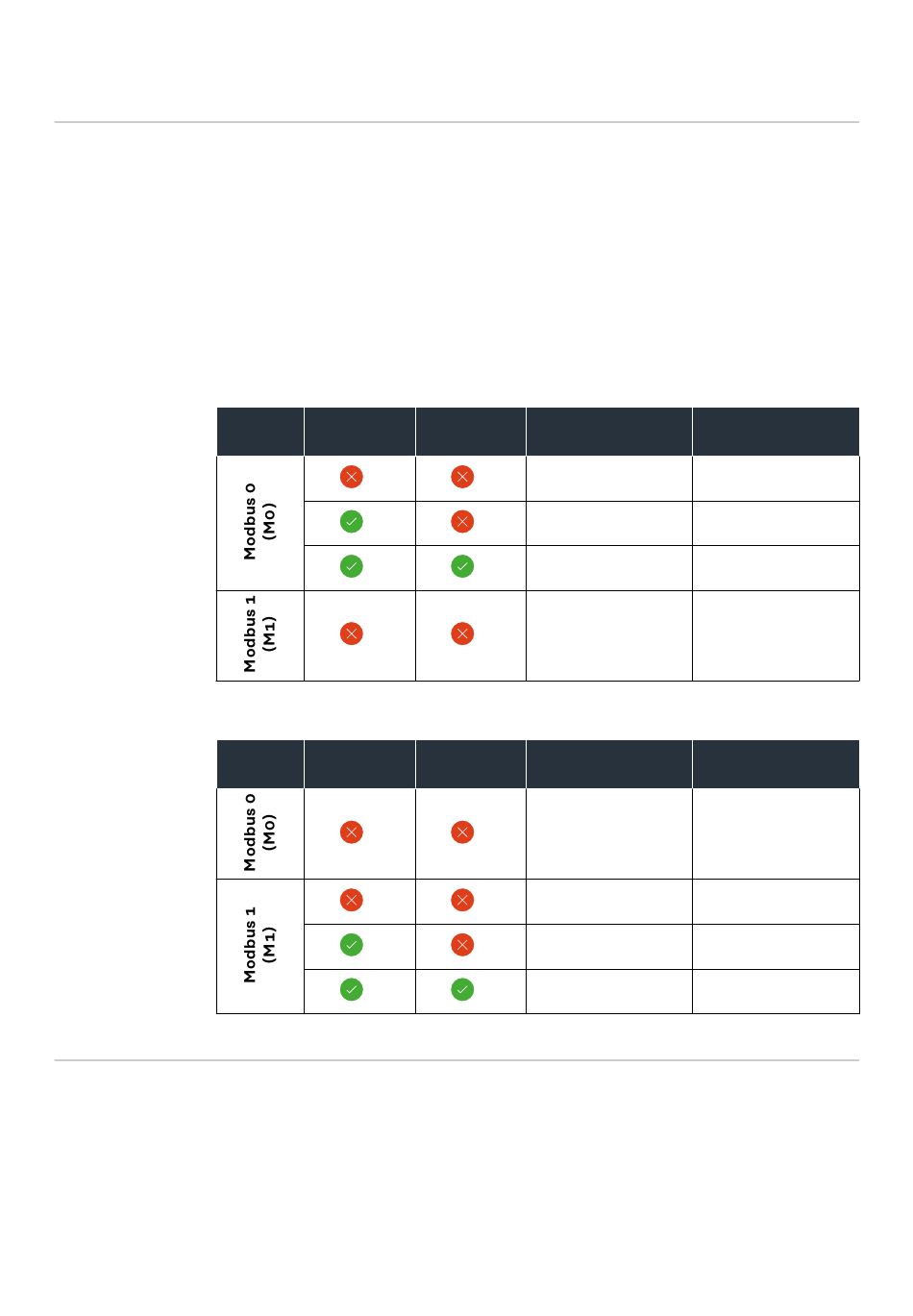

Exemple 1 :
Exemple 2 :
Poser le câble de IMPORTANT !
communication Si des câbles de communication de données sont introduits dans l'onduleur, res-
de données pecter les points suivants :
-
-
96
Entrée Batterie
Entrée Batterie
En fonction du nombre et de la section des câbles de communication de
données insérés, retirer les bouchons obturateurs correspondants de la gar-
niture du joint, et mettre en place les câbles de communication de données.
Mettre impérativement les bouchons obturateurs correspondants dans les
ouvertures libres de la garniture du joint.
Fronius Quantité Comp-
Ohmpilot teur primaire
0
0
0
1
Fronius Quantité Comp-
Ohmpilot teur primaire
1
0
0
0
Quantité Comp-
teur secondaire
4
2
1
3
Quantité Comp-
teur secondaire
3
4
2
1
