1
2
3
70

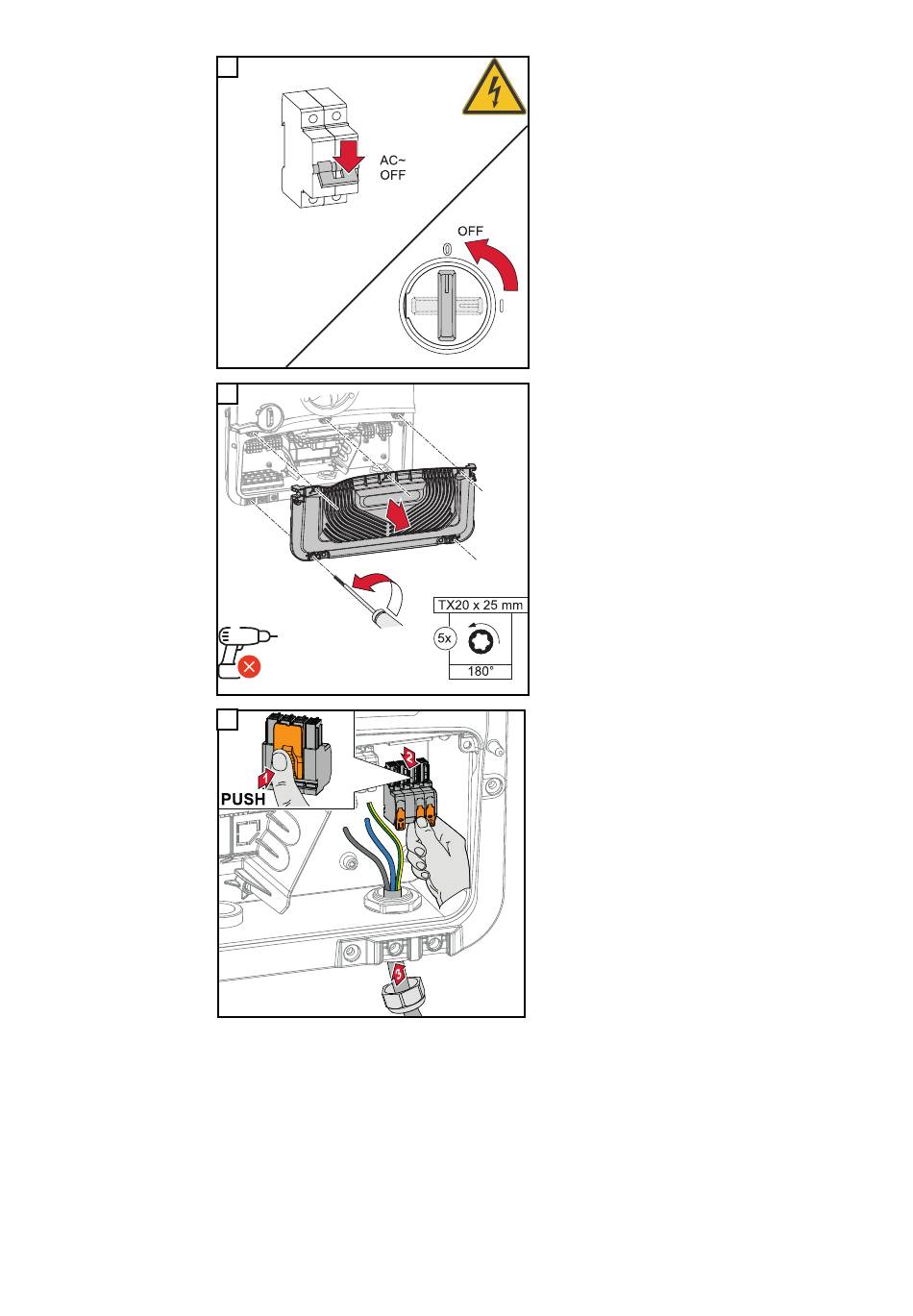

Déconnecter le système de protection
automatique. Placer le sectionneur DC
en position « Off ».
Desserrer les 5 vis du cache de la zone
de raccordement à l'aide d'un tourne-
vis (TX20) et faire un tour de 180° vers
la gauche.
Retirer le cache de la zone de raccor-
dement de l'appareil.
Appuyer sur le dispositif de verrouil-
lage à l'arrière de la borne de raccor-
dement et retirer la borne de raccor-
dement AC.
Faire passer le câble secteur par le bas
à travers le raccord de câble situé sur
le côté droit.
IMPORTANT !
Le conducteur de terre doit être di-
mensionné plus long et posé en for-
mant une boucle afin qu'il soit chargé
en dernier en cas de défaillance éven-
tuelle du presse-étoupe.
Pour plus d'informations sur le raccord
de câble, voir le chapitre
câble AC à la page67.
Diamètre du
