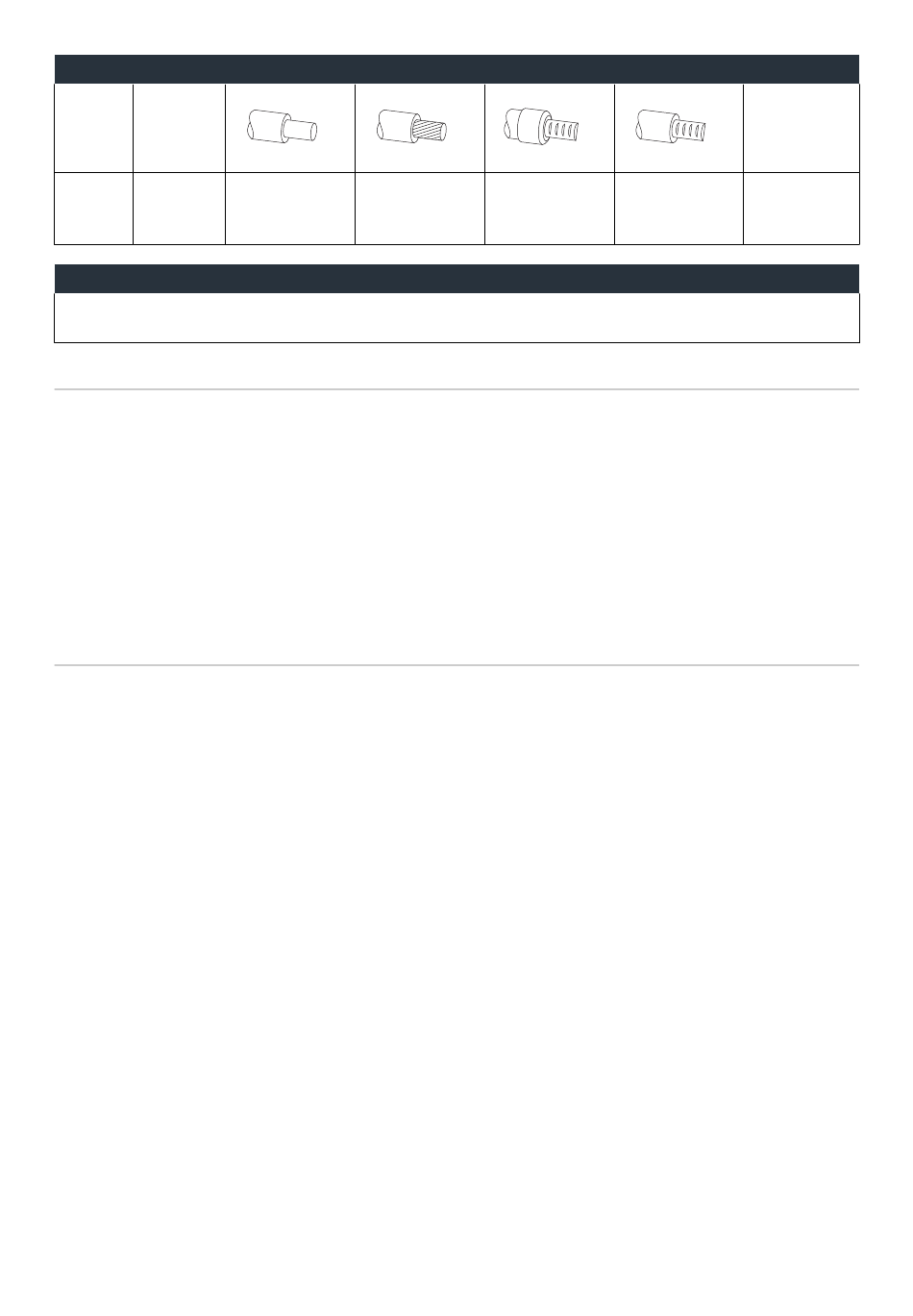

Connecteurs E/S avec borne de raccordement Push-In
Lon-
Dis- gueur de
tance dénu-
dage
30 m
10 mm
32 yd
0,39 inch
Connecteurs LAN
Fronius recommande au moins un câble CAT 5 STP (Shielded Twisted Pair) et une distance maxi-
male de 100 m (109 yd).
Diamètre du Pour raccord de câble standard M32 avec raccord de réduction :
câble AC 7 - 15 mm
Pour raccord de câble série M32 sans raccord de réduction :
11 à 21 mm
(pour un diamètre de câble inférieur à 11 mm, la force anti-traction se réduit et
passe de 100 N à 80 N max.)
Pour un diamètre de câble supérieur à 21 mm, le raccord de câble M32 doit être
remplacé par un raccord de câble M32 avec plage de serrage étendue -
référence : 42,0407,0780 - anti-traction M32x1,5 KB 18-25.
Diamètre du Diamètre du câble pour l'anti-traction : 9 mm max.
câble DC Diamètre du câble pour le raccordement à la borne de raccordement Push-in :
7 mm max.
IMPORTANT !
Pour les câbles à double isolation d'un diamètre supérieur à 7 mm, la couche
d'isolation extérieure doit être enlevée pour le raccordement à la borne de rac-
cordement Push-in.
0,14 à 0,14 à
2
1,5 mm 1,5 mm
AWG 26 - 16 AWG 26 - 16
2
0,14 à 1 mm
2
AWG 26 - 18
Recomman-
dation de
câble
0,14 à
Conducteur
2
unique pos-
1,5 mm
sible
AWG 26 - 16
