Fronius Primo GEN24 3.0 Instructions De Service page 71

4
5
6

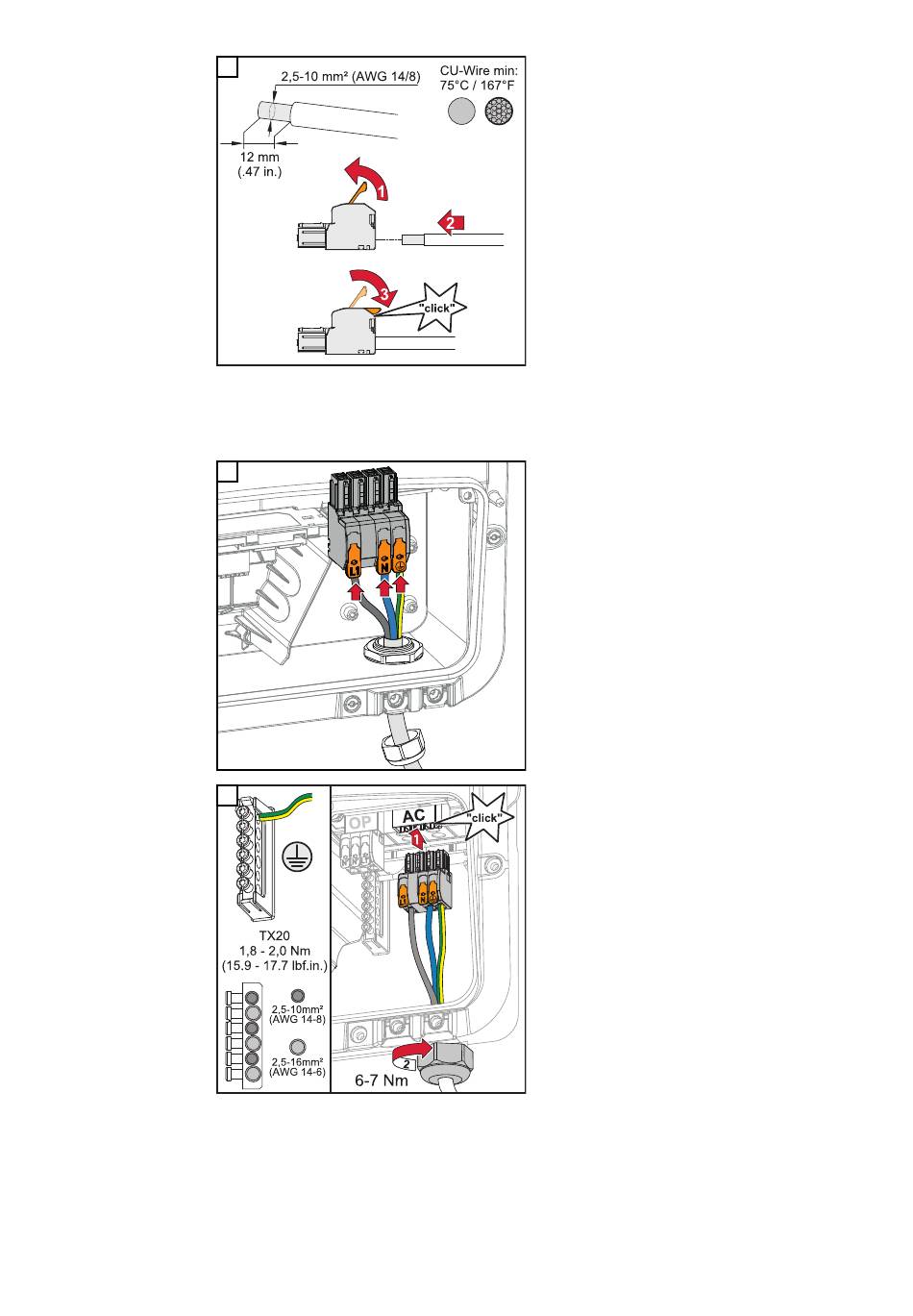

Dénuder les conducteurs uniques sur
12 mm.
Sélectionner la section de câble selon
les spécifications dans
isés pour la connexion électrique
tir de la page 65.
Ouvrir le levier d'actionnement de la
borne de raccordement en le soulevant
et insérer jusqu'à la butée le conduc-
teur unique dénudé à l'emplacement
prévu à cet effet sur la borne de rac-
cordement.
Fermer ensuite le levier d'actionne-
ment jusqu'à enclenchement.
IMPORTANT !
Un seul câble peut être connecté par
pôle. Les câbles AC peuvent être
connectés aux bornes de raccorde-
ment AC sans cosses terminales.
L1 Conducteur de phase
N Conducteur neutre
PE Conducteur de terre
Insérer la borne de raccordement AC
dans l'emplacement AC jusqu'à en-
clenchement. Fixer l'écrou borgne de
l'anti-traction avec un couple de
6 ‑ 7 Nm.
Câbles autor-
à par-
71
