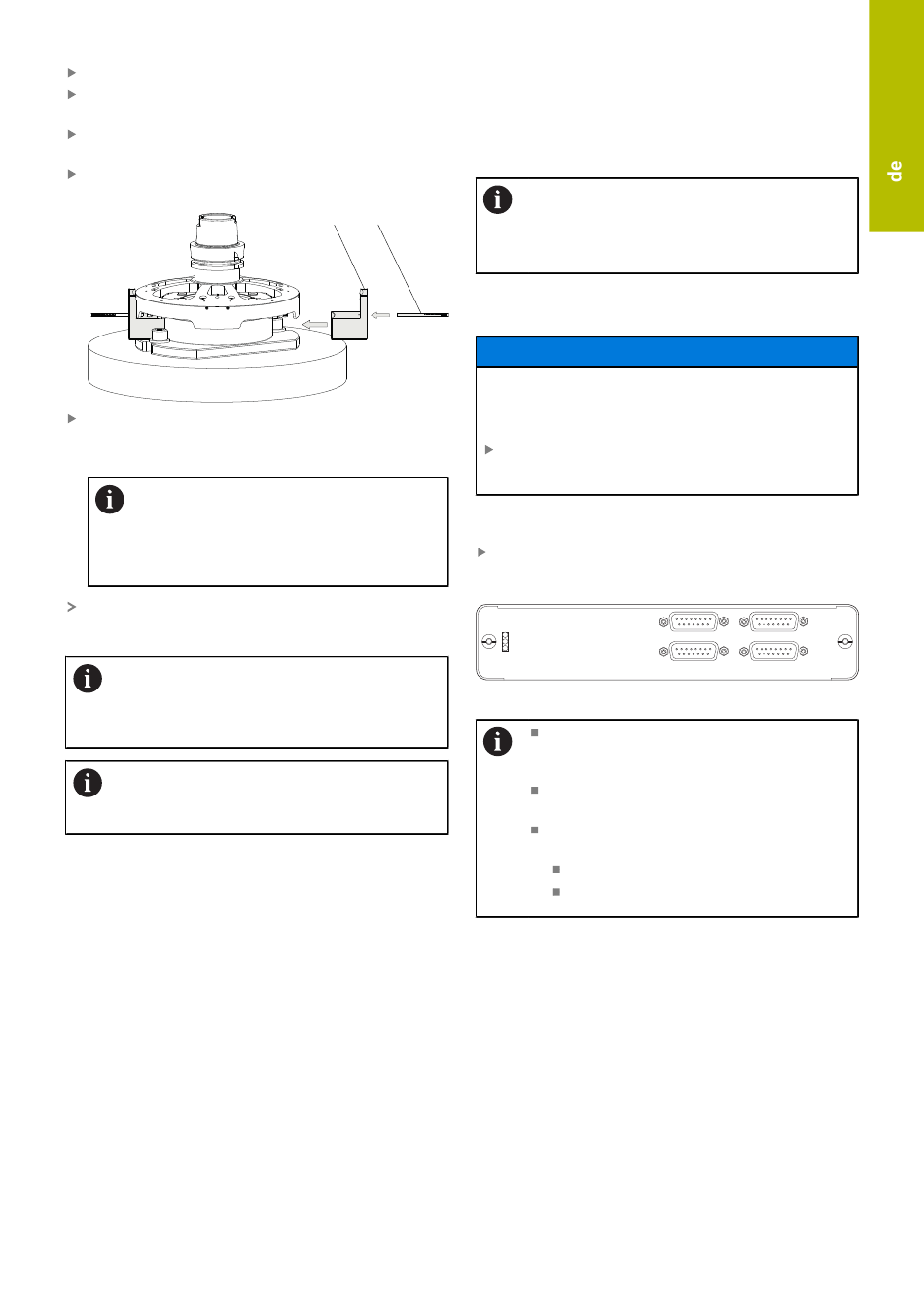

Abtastmodul zur Teilungstrommel ausrichten

Schutzkappen der Abtastköpfe entfernen

Abtastmodul mittig über der Teilungstrommel

platzieren

Abstandshalter (1) am Rand der Teilungstrommel

gegenüberliegend platzieren

Abstandsfolie (2) für die Ausrichtung des Abtastmoduls

einlegen

Über die Steuerung das Abtastmodul auf die

Teilungstrommel absenken, die Feinjustierung dann

über das Handrad durchführen

Wenn die Zentrierung des Abtastmoduls zur

Teilungstrommel nicht ausreichend genau

ist, kippt der Abstandshalter weg. Wenn das

passiert, den Zustellvorgang stoppen, um

Beschädigungen zu vermeiden.

Wenn die Abtasthöhe erreicht ist, bewegen sich die

eingelegten Abstandsfolien noch etwas

Zur Messung wird empfohlen, die Klemmfunktion

der Messachse zu deaktivieren. Bei Messung mit

geklemmter Achse muss ggf. die Verweilzeit in

der Software ACCOM 4.0 verlängert werden.

Nach Abschluss der Einrichtarbeiten wird

empfohlen, die Verfahrgrenzen in der Steuerung

einzurichten.

HEIDENHAIN | RVM 4180 | Operating Instructions | 09/2023

5.1

Dieses Kapitel beinhaltet alle Informationen zur Installation

des Geräts.





5.2

Geräteschaden durch Herstellen und Lösen von

Steckverbindungen während des Betriebs!

Interne Bauteile können beschädigt werden.

5.3

Messleitungen mit den gekennzeichneten Steckern

(X11 ... X14) an die entsprechenden Schnittstellen der

EIB 74x anschließen

HEIDENHAIN

Abbildung 1: Schnittstellen EIB 74x

Installation

Überblick

Die folgenden Schritte dürfen nur von

Fachpersonal durchgeführt werden.

Weitere Informationen:

Personals", Seite 7
