3.4 若在運送途中受損
請貨運公司確認受損
保留包裝材料以供檢查
通知受損裝置的寄件方
請連繫經銷商或工具機製造商來更換零件
若運送途中受損：
保留包裝材料以供檢查
請聯繫海德漢或工具機製造商
這也適用於運送途中受損要求更換零件時。
3.5 重新包裝與儲存
3.5.1 重新包裝本產品
若需要，清潔本產品(請參閱 "清潔", 頁碼 70)
小心包裝產品並始終將其存放在設備箱中
3.5.2 產品儲存
如上述包裝產品
遵守規定的環境情況
進一步資訊: "規格", 頁碼 71
檢查運輸或長時間儲存之後產品是否受損
HEIDENHAIN | RVM 4180 | Operating Instructions | 09/2023
4 安裝
4.1 概述
本章節說明本產品的固接程序。
以下步驟只能由合格的人員執行。
進一步資訊: "人員資格", 頁碼 65
4.2 安裝產品
移動零件造成擠壓和撞擊危險
當在工具機的工作空間內進行安裝工作時，移動部件可
能會導致擠壓或衝擊。
安裝產品前將工具機切換到設定模式
固定所有可移動零件
戴上防護配備
若要安裝RVM 4180：
1 將旋轉工作台上的光學尺環對準並固定
2 將掃描模組安裝在工具主軸中
3 相對於光學尺環校準掃描模組
安裝表面必須清潔及無毛邊。
避免讓編碼器和連接器直接接觸流體

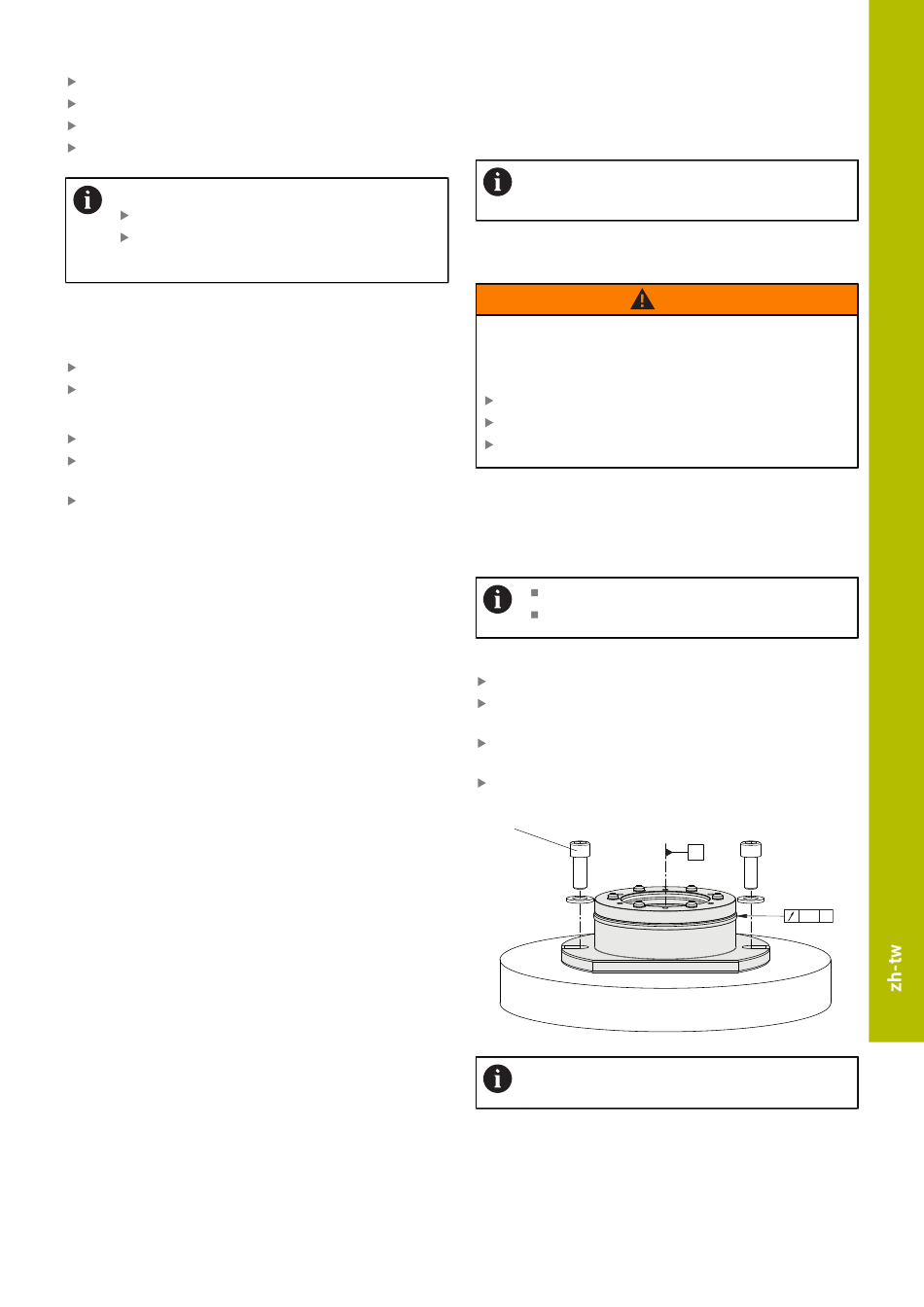

將旋轉工作台上的光學尺環對準並固定
大概對準旋轉工作台上的光學尺環
用量表探測外定心環(2)量測光學尺環相對於旋轉軸A的
徑向偏擺，並根據需要調整徑向偏擺
用M12螺絲(1)和墊圈固定光學尺環，或使用夾具進行安
裝(旋緊扭力：84 ±5 Nm)
用接觸式探針量測旋轉工作台上光學尺環的位置(圓心和
Z0)，並將此位置輸入工具機控制器內作為預設。

正計數方向由光學尺環上的箭頭指示。
警告
A

0.4 A
