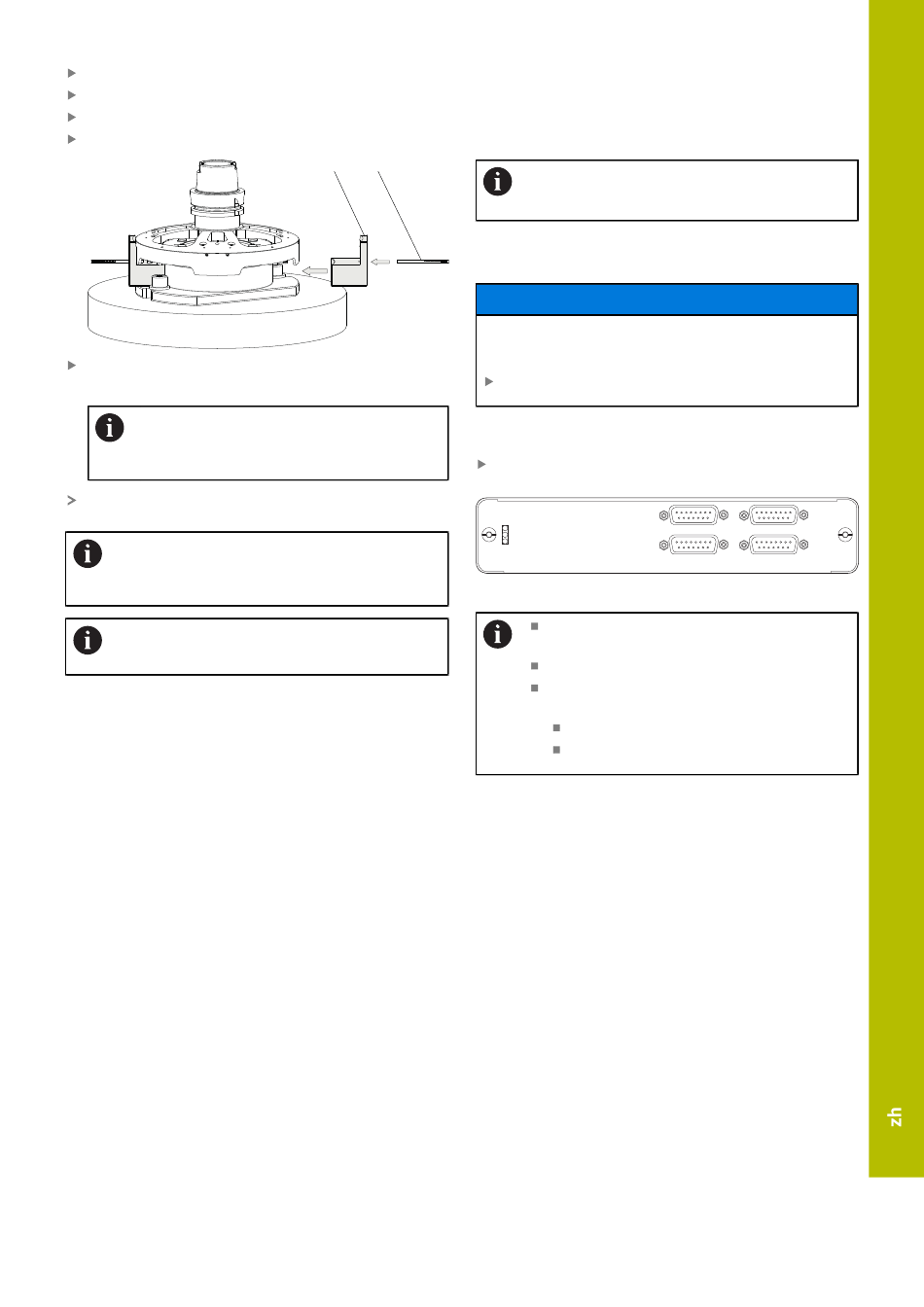

相对栅鼓找正读数头模块
拆下读数头上的保护盖
将读数头模块移到栅鼓中心的上方
将隔片（1）移到栅鼓的对边
插入间隔片（2），找正读数头模块
用数控系统将读数头模块下降到栅鼓处；然后，用手柄
细调
如果读数头模块与栅鼓间的定心精度不足，隔
片将倾斜。如为此情况，停止继续运动，避免
损坏。
达到扫描间隙时，插入的间隔片仍可以轻微运动
为进行测量，应取消激活测量轴的夹紧功能。 如
果在轴被夹紧情况下测量，必须在ACCOM 4.0软
件中延长停顿时间。
一旦完成安装，建议在数控系统中设置行程限
位。
HEIDENHAIN | RVM 4180 | Operating Instructions | 09/2023
5
5.1
本章包括本产品安装所需的全部信息。
 
5.2
工作期间连接或分离连接件的连接将导致本设备损坏！
否则将导致内部元件损坏。
5.3
将带标签接头（X11 ... X14）的测量电缆连接EIB 74x的
相应接口
HEIDENHAIN
图 8: EIB 74x接口
系统安装
概要
以下步骤只能由具有资质的人员执行。
更多信息:
"人员资质", 页 73
一般信息
注意
设备带电时，严禁连接任何连接件或断开其连接
连接测量电缆
STATUS
LAN
POWER
使用加长电缆时，必须确保全部测量电缆的总
长度不超过20 m
必须确保充分释放测量电缆的应力
电缆布线时，必须确保遵守最小弯曲半径要
求：
40 mm，读数头电缆
100 mm，连接电缆
X12 X14
X11 X13
