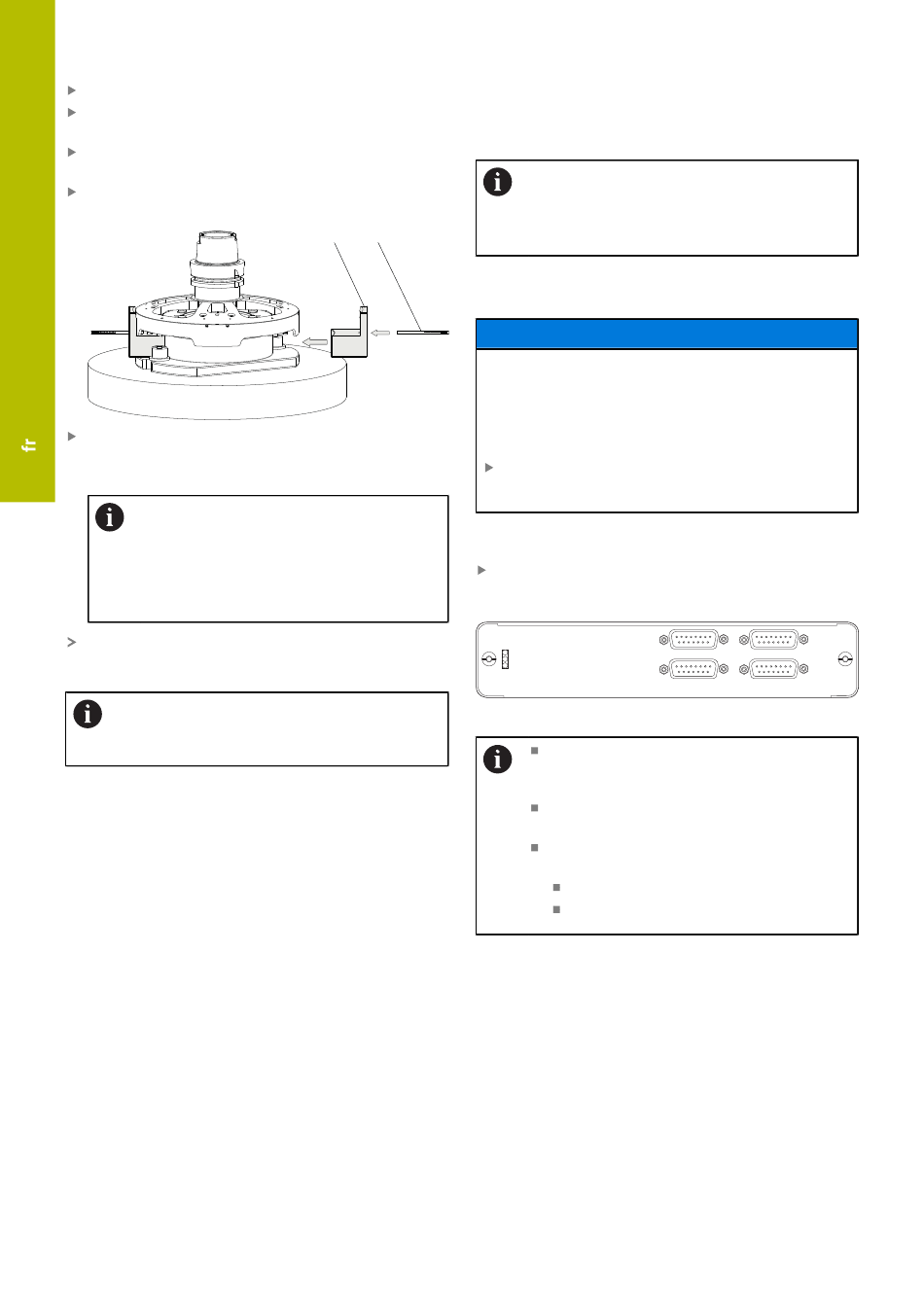

Orienter le module de balayage par rapport au tambour
gradué
Retirer les caches de protection des têtes captrices
Positionner le module de balayage au centre, au-dessus
du tambour gradué
Positionner les deux parties de l'écarteur (1) de part et
d'autre du tambour gradué
Insérer la feuille d'écartement (2) qui permet de régler la
position du module de balayage
Depuis la CN, faire descendre le module de balayage
sur le tambour gradué et affiner le réglage à l'aide de la
manivelle
Si le centrage du module de balayage
par rapport au tambour gradué n'est pas
suffisamment précis, l'écarteur sortira de
sa position. Si c'est le cas, interrompre
la procédure en cours afin d'éviter tout
dommage.
Une fois la hauteur de balayage atteinte, les feuilles
d'écartement bougent encore un peu.
Une fois les réglages effectués, il est
recommandé de définir les limites de
déplacement sur la CN.
30
5
5.1
Ce chapitre est consacré à l'installation de l'appareil.
5.2
Risque d'endommagement de l'appareil en cas de
branchements/débranchements effectués pendant le
fonctionnement !
Certains composants internes risquent d'être
endommagés.
5.3
Raccorder les câbles de mesure entre les connecteurs
identifiés (X11 ... X14) et leur interface correspondante
sur l'EIB 74x
HEIDENHAIN
Figure 3: Interfaces de l'EIB 74x
Installation
Généralités
Seul un personnel qualifié est habilité à effectuer
les opérations suivantes :
Informations complémentaires :
du personnel", Page 25
Généralités
REMARQUE
Ne brancher ou débrancher les connecteurs que si
l'appareil est hors tension
Connecter des câbles de mesure
STATUS
LAN
POWER
Si vous utilisez des câbles prolongateurs,
veillez à ce que la longueur totale des câbles
de mesure ne dépasse pas 20 m.
Veillez à ce que la décharge de traction des
câbles de mesure soit suffisante
Respectez le rayon de courbure minimal des
câbles :
40 mm pour le câble de la tête captrice
100 mm pour le câble de liaison
