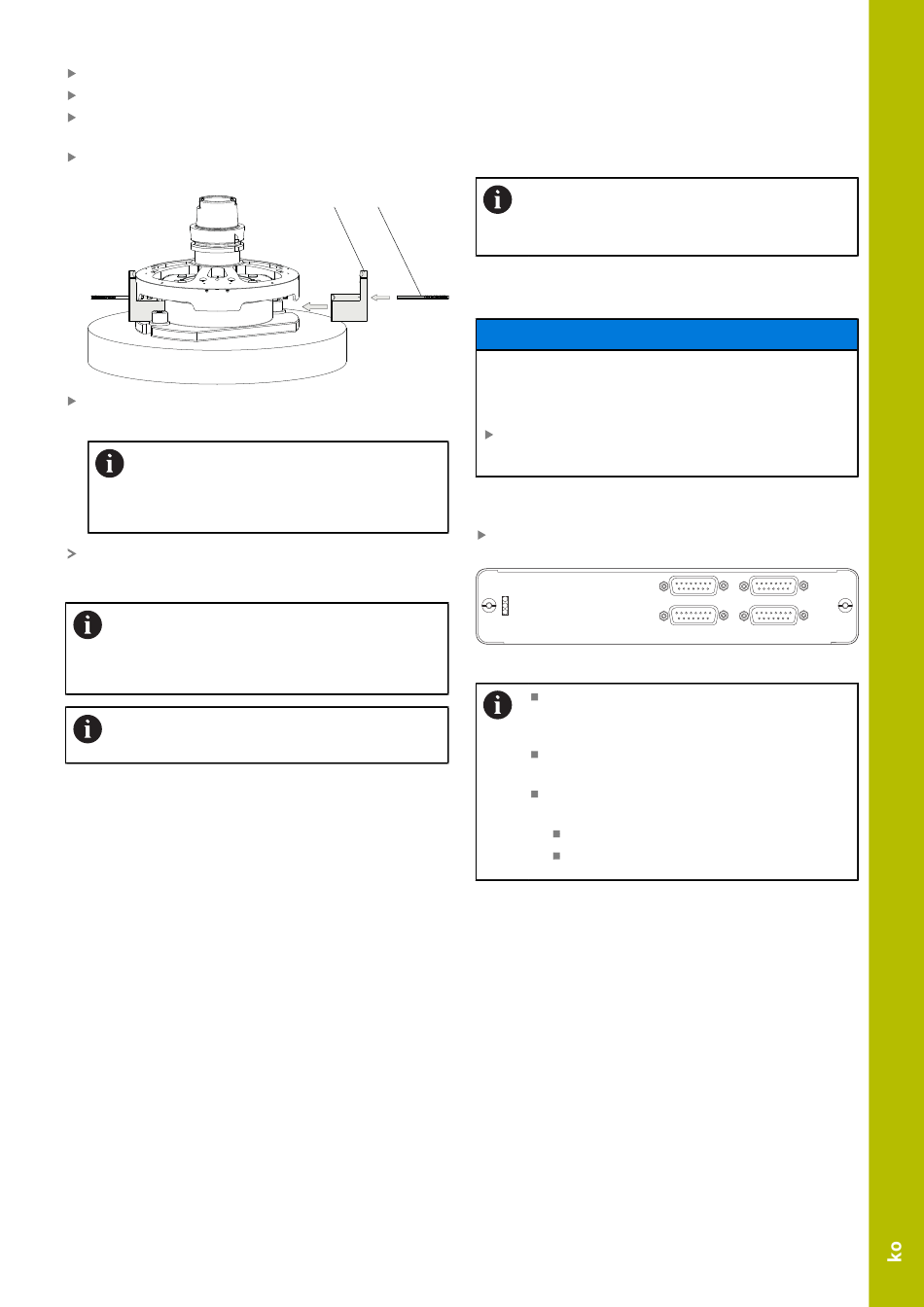

스케일 드럼을 기준으로 스캔 모듈 정렬
스캐닝 헤드에서 보호 캡을 제거합니다
스캐닝 모듈을 스케일 드럼 중앙 위에 배치합니다
스페이서(1)를 스케일 드럼의 반대쪽 가장자리에 놓습
니다
스캐닝 모듈을 정렬하기 위해 스페이서 심(2)을 삽입합
니다
컨트롤을 사용하여 스캐닝 모듈을 스케일 드럼 위에
내린 다음 핸드휠을 사용하여 미세 조정합니다
스캐닝 모듈이 스케일 드럼을 기준으로 충분
히 정밀하게 중심을 잡지 않으면 스페이서가
기울어집니다. 이러한 경우 손상을 방지하기
위해 진행 중인 이동을 중지합니다.
스캐닝 간격에 도달해도 삽입된 스페이서 심을 약간
움직일 수 있습니다
측정을 위해 측정 축의 클램핑 기능을 비활성화
해야 합니다. 클램핑된 축으로 측정이 실행된 경
우, ACCOM 4.0 소프트웨어에서 체류 시간을 연
장해야 할 수 있습니다.
설치 작업을 마치면 컨트롤에서 다각측량 한계
를 설정하는 것이 좋습니다.
HEIDENHAIN | RVM 4180 | Operating Instructions | 09/2023
5
5.1
이 장에는 제품을 설치하는 데 필요한 모든 정보가 포함되
어 있습니다.
 
5.2
작동 중에 연결 요소의 연결 및 이탈로 인한 장비 손상
입니다!
내부 구성 요소가 손상될 수 있습니다.
5.3
라벨이 부착된 커넥터(X11...14)를 사용하여 측정 케이
블을 EIB 74x의 해당 인터페이스에 연결합니다
HEIDENHAIN
그림 9: EIB 74x 인터페이스
설치
개요
다음 단계는 자격을 갖춘 작업자만이 수행해야
합니다.
추가 정보:
"담당자 자격", 페이지 81
일반 정보
알림
장치 가동 중에는 연결 요소를 연결하거나 분리하지
마십시오.
측정 케이블 연결
STATUS
LAN
POWER
연장 케이블을 사용할 때는 모든 측정 케이
블의 총 길이가 20µm을(를) 초과하지 않도록
하십시오
측정 케이블이 충분히 변형되지 않았는지 확
인합니다
케이블을 배선할 때 최소 굽힘 반경을 준수해
야 합니다:
스캐닝 헤드 케이블용 40 mm
커넥팅 케이블용 100 mm
X12 X14
X11 X13
