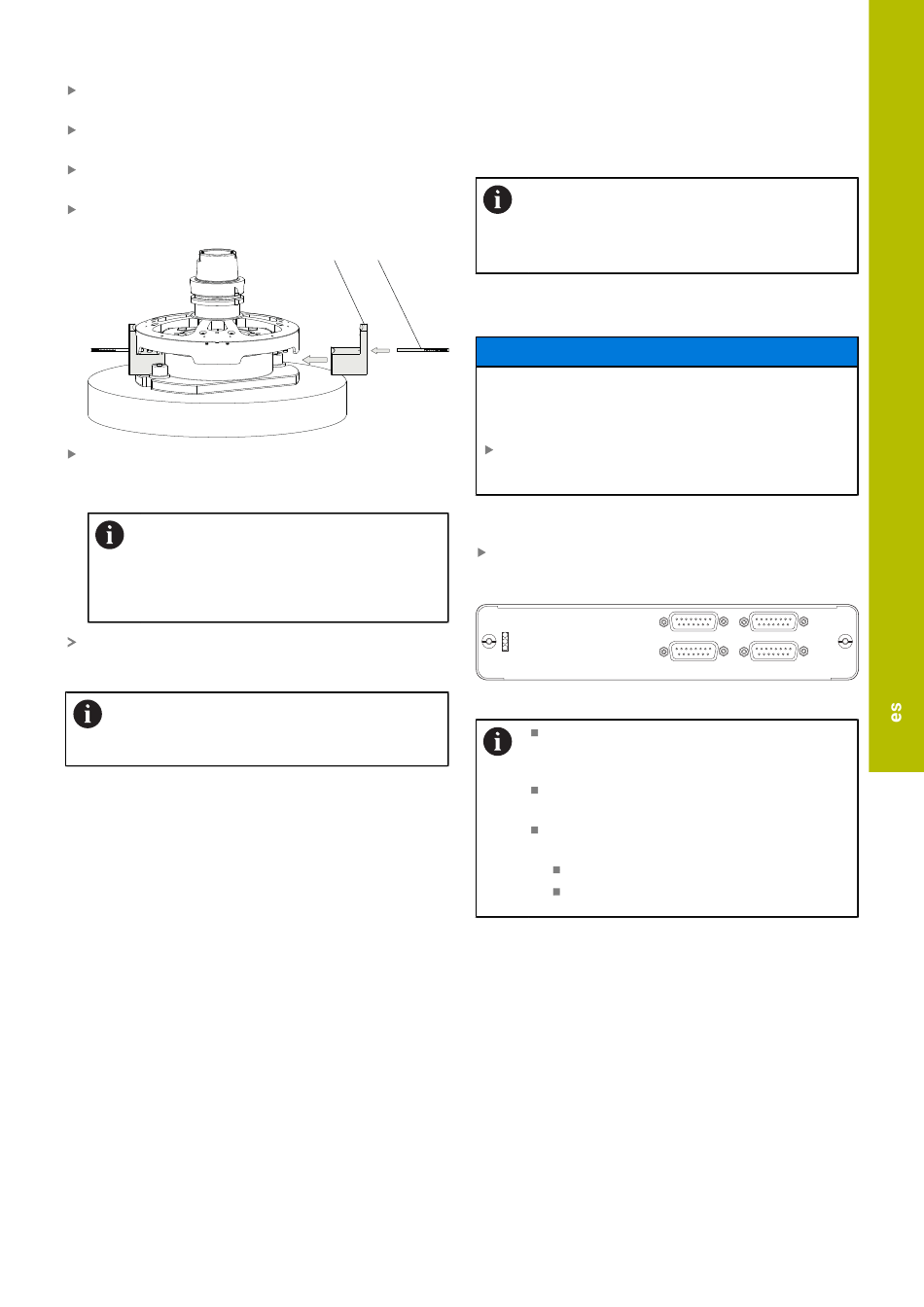

Alinear el módulo de palpación respecto al tambor
graduado
Retirar las tapas protectoras de los cabezales
palpadores
Centrar el módulo de palpación sobre el tambor
graduado
Colocar los separadores (1) uno frente al otro en el
borde del tambor graduado
Disponer la hoja separadora (2) para la alineación del
módulo de palpación
Usar el control numérico para hacer descender el
módulo de palpación hacia el tambor graduado y, a
continuación, realizar el ajuste fino mediante el volante
Si el centrado del módulo de palpación
respecto al tambor graduado no es
suficientemente preciso, el separador
saltará. Si esto sucede, parar del proceso de
aproximación para evitar daños.
Si se alcanza la altura de palpación, las hojas
separadoras colocadas todavía se moverán un poco
Tras finalizar los trabajos de ajuste se
recomienda establecer los límites de
desplazamiento en el control numérico.
HEIDENHAIN | RVM 4180 | Operating Instructions | 09/2023
5
5.1
Este capítulo contiene toda la información necesaria para
la instalación del equipo.
5.2
¡Daños en el aparato al conectar o desconectar las
conexiones de enchufe durante el funcionamiento!
Los elementos internos pueden resultar dañados.
5.3
Conectar los cables de medición con los conectores
marcados (X11 ... X14) a los puertos correspondientes
del EIB 74x
HEIDENHAIN
Figura 5: Puertos EIB 74x
Instalación
Resumen
Los pasos siguientes únicamente podrán ser
ejecutados por personal especializado.
Información adicional:
personal", Página 46
Indicaciones generales
INDICACIÓN
Realizar las conexiones de los cables sólo con el
aparato desconectado
Conectar los cables de medición
STATUS
LAN
POWER
En caso de usar cables de extensión, la
longitud total de todos los cables de medición
no debe exceder los 20 m
Los cables de medición deben estar conve-
nientemente fijados
Al tensarlos, comprobar que se respeta el
radio de flexión mínimo:
40 mm para el cable del cabezal captador
100 mm para el cable de conexión
