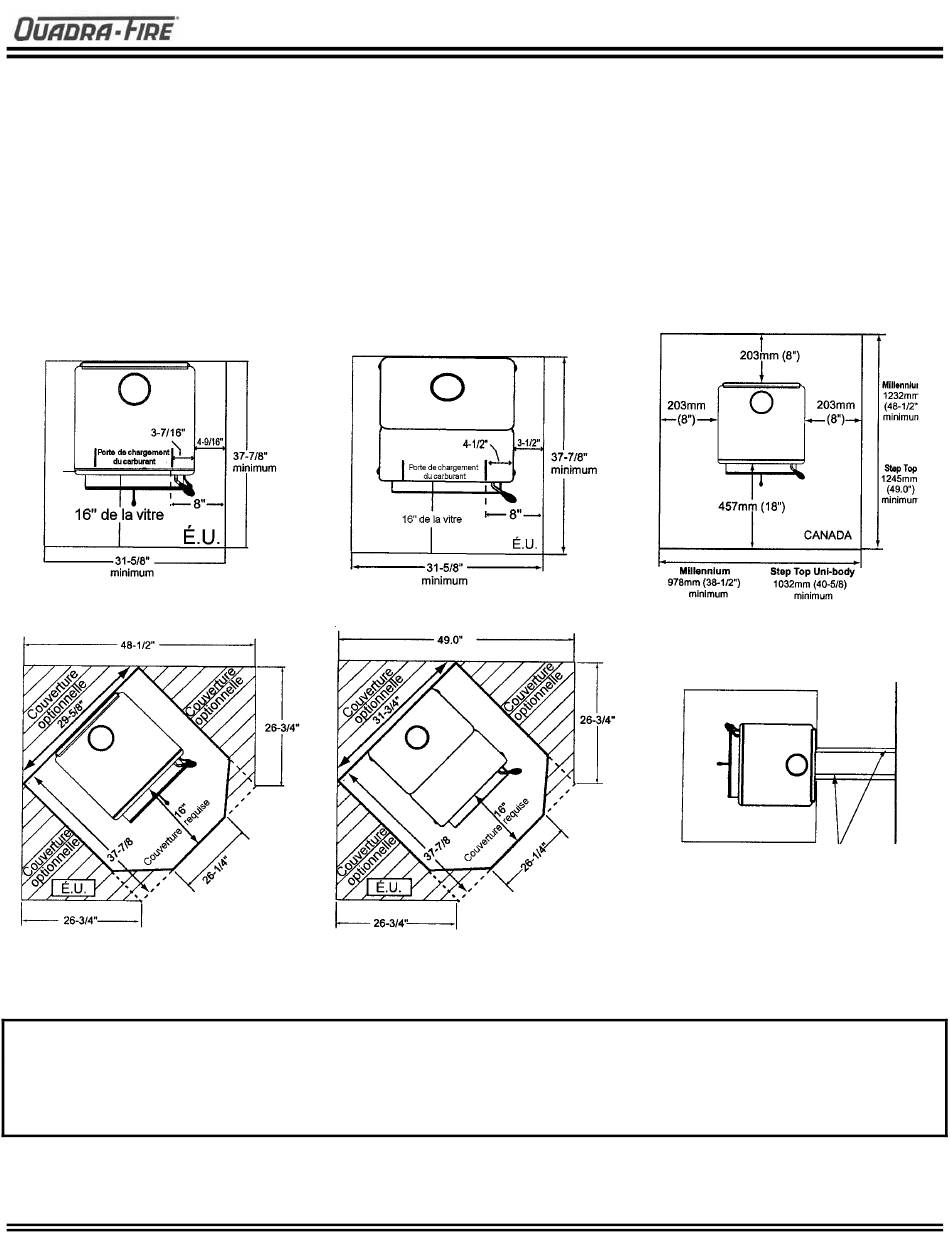

PROTECTION DE PLANCHER Le protecteur de plancher doit être un matériel non-combustible, se prolongeant sous le poêle et au
avant/arrière/côté comme indiqué. Le plancher doit être non-combustible ou protégé adéquatement de la chaleur radiant dégagée par
l'unité et contre étincelles et des chutes de braises. Une couche de brique mince ou de carreau de céramique au-dessus d'un plancher
combustible n'est pas suffisante.
Dans des installations aux É.U., il est nécessaire d'installer un protecteur de plancher en métal épais de 3/8"(10mm) en métal épais
plaqué ou équivalent et au moins 16" (406mm) devant la vitre et 8"(203mm) des deux côtés de la porte du chargement de carburant.
Ouvrir la porte et mesurez 8" (203mm) à partir du bord latéral de l'ouverture face au poêle. Voir * l'exception ci-dessous.
Au Canada, la protection similaire du plancher doit être assurée de 18"(457mm) à l'avant et 8" (203mm) des côtés et arrière du
Poêle. Voir * l'exception ci-dessous.
* EXCEPTION: Le protège plancher, de matière non combustible, doit se prolonger sous le tuyau à fumée noir et une fois installé sur la
cheminée horizontale doit éxéder de 2"(51mm) au delà de chaque côté.
É.U. – 3100 Millenium
É.U. – 3100 Millenium
INSTALLATION DU DÉFLECTEUR DE CHALEUR SUPÉRIEUR POUR RÉDUIRE LES
INSTALLATION SUPÉRIEURE DU DÉFLECTEUR DE CHALEUR, PIÈCE: 831-0972
1.
Dévissez et enlevez le déflecteur arrière de chaleur.
2.
Attachez les deux agrafes "S" au bord supérieur de 'externe
mur du poêle.
250-6103B-V1.01FR
SÉRIE DE POÊLE 3100 AU BOIS
PROTECTION DE PLANCHER
É.U. – 3100 Uni-Body Step Top
É.U. – 3100 Uni-Body Step Top
DÉGAGEMENTS ARRIÈRE
9 octobre, 2003
Ventilation horizontal: les 2 modèles
Doit s'étendre de 2"(51mm) au delà de de
3.
Placez le bouclier de chaleur supérieur sur le poêle et
abaissez dans les agrafes "S".
4.
Installez le tuyau de cheminée par le trou dans le dessus du
déflecteur de chaleur.
Canada – Les 2 modèles
chaque côté du tuyau
Page 8
