AVERTISSEMENT: NE PAS ACTIONNER LE POÊLE AVANT D'AVOIR ASSEMBLÉ ENTIÈREMENT TOUTS LES COMPOSANTS. FAIRE FONCTIONNER VOTRE
POÊLE SANS PIÉDESTAL OU PATTES, ANNULERA VOTRE GARANTIE ET PEUT PRÉSENTER UN RISQUE EN MATIÈRE DE SÉCURITÉ

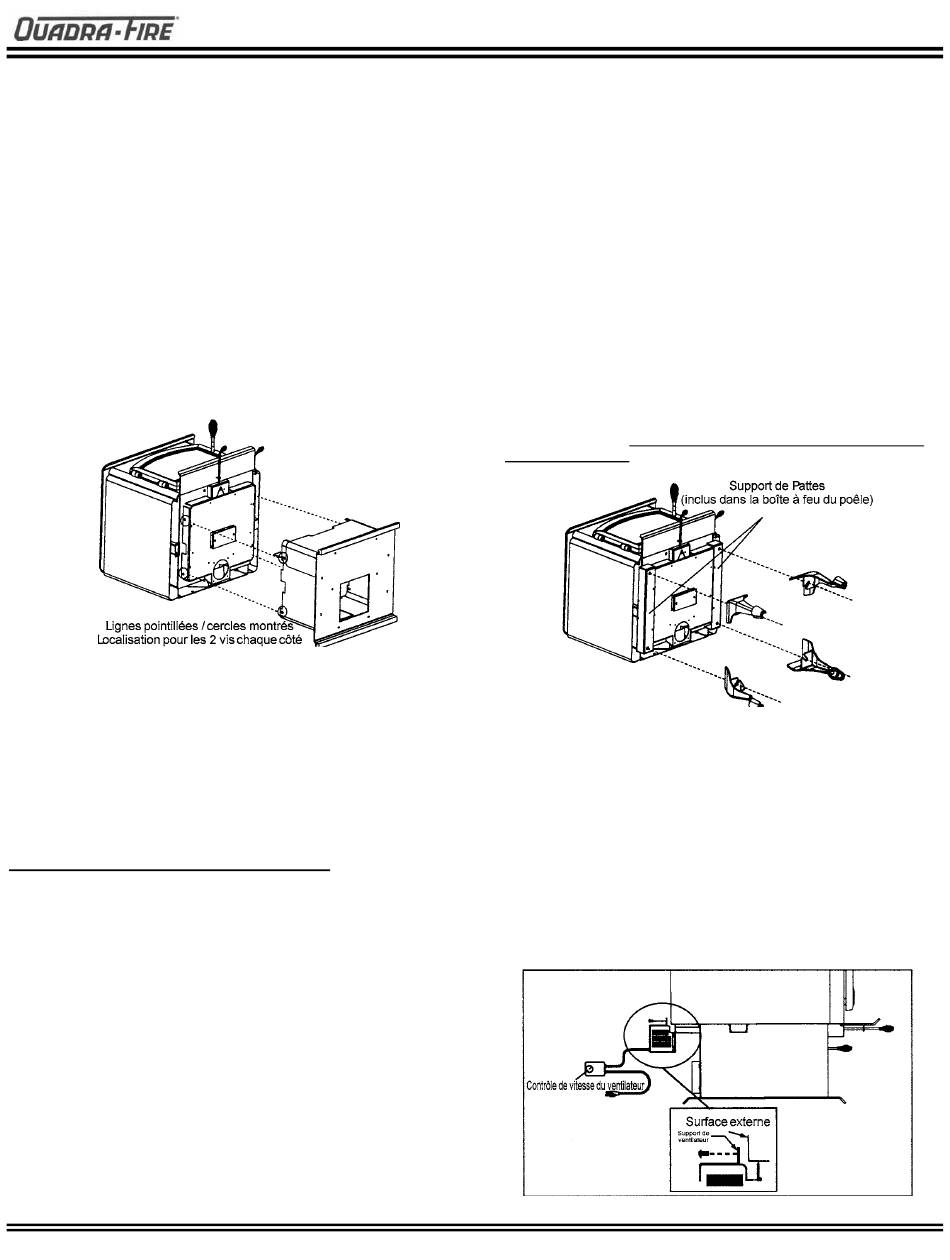

MODÈLE AVEC PIÉDESTAL
1.
Placez la garniture protectrice ou la palette du poêle sur le
plancher.
2.
Étendez le corps du poêle sur le dos et ceci sur la garniture
protectrice ou la palette.
3.
Desserrez les vis sur l'adaptateur et glissez le piédestal au-
dessus de l'adaptateur en bas du poêle.
4.
Alignez les trous dans les côtés du piédestal avec les trous de
l'adaptateur.
5.
Serrez solidement le piédestal dans sa place.
6.
Levez soigneusement le poêle vers le haut et le placez le à
l'endroit désiré.
7.
Glissez les bandes décoratives en bois sur le rebords du
piédestal.
8.
Ouvrez la porte du poêle et assurez vous que les briques
réfractaires et la couverture en céramique sont dans leurs
endroits appropriés (voir les pages 22-23).
INSTALLATION DU VENTILATEUR FACULTATIF, Pièce 831-1701
1.
Enlevez les trois boulons (tête 1/4"-20 Phillips) sur la partie extérieur, en arrière et en bas du poêle.
2.
Alignez les trous de la bride de support de ventilateur avec les trous de boulon dans le poêle. Le ventilateur devrait être placé
autour sur le bas de la partie extérieur en arrière comme montré avec le dessin ci-dessous.
3.
Réinsérez et serrez les boulons, fixant ainsi le ventilateur sur la partie extérieure du poêle.
NOTE: Si votre poêle n'a pas les trous nécessaire, un support sera fourni par votre vendeur gratuitement (pièce 832-3220).
Ne pas enlever la mise à la terre de la prise. Branchez la corde du ventilateur à une sortie électrique. Faites passer le cordon
d'alimentation loin du poêle de telle façon à éviter la chaleur du poêle, du trafic, ou d'autres dommages. Ne passez pas le cordon sous
ou devant le poêle.
AJUSTER LA COMMANDE DE VITESSE DU VENTILATEUR, SI NÉCESSAIRE*
* La commande de vitesse du ventilateur pour cet unité est ajustée à l'usine et normalement n'exige pas d'autres ajustement.
NOTE: Quand la commande de vitesse est tournée dans le sens des
aiguilles d'une montre, elle se déclenchera à une haute vitesse.
Continuez à tourner la commande de vitesse dans le sens des
aiguilles d'une montre pour diminuer la vitesse. Au bout de la
commande (dans le sens des aiguilles d'une montre), le ventilateur
devrait souffler doucement, mais ne devrait pas s'arrêter.
1.
Lorsque l'unité est branché, tournez le bouton de commande de
vitesse pour ralentir (dans le sens des aiguilles d'une montre).
2.
Avec un petit tournevis, ajustez la vitesse du ventilateur par la
rotation dans le mécanisme d'ajustement situé dans le trou de
côté de la commande de vitesse.
3.
Ajustez la vitesse pour que le ventilateur fonctionne lentement,
mais ne s'arrête pas. Tournez dans le sens des aiguilles d'une
montre pour ralentir le ventilateur et dans le sens contraire des
aiguilles d'une montre pour augmenter sa vitesse.
250-6103B-V1.01FR
SÉRIE DE POÊLE 3100 AU BOIS
INSTALLATION DU PIÉDESTAL OU DES PATTES
Le ventilateur est livré assemblé et prêt pour être installé.
9 octobre, 2003
MODÈLE AVEC LES PATTES
1.
Enlevez les supports de pattes emballés à l'intérieur de la
boîte à feu.
2.
Placez la garniture protectrice ou la palette du poêle sur le
plancher.
3.
Étendez le corps du poêle sur le dos et ceci sur la
garniture protectrice ou la palette.
4.
Enlevez les vis de l'adaptateur et les conserver.
5.
Placez les supports au fond du poêle et vissez légèrement
en place avec les vis de l'étape 4.
6.
Glissez les pattes sur les supports et serrer.
7.
Levez soigneusement le poêle vers le haut et le placez à
l'endroit désiré.
8.
Utilisez les boulons en bas des pattes pour niveler et
stabiliser le poêle.
9.
Ouvrez la porte du poêle et assurez vous que les briques
réfractaires et la couverture en céramique sont dans leurs
endroits appropriés (voir les pages 22-23).
AVERTISSEMENT! NE PAS INCLINER L'UNITÉ SUR LES PATTES
DE FER EN FONTE. Soulevez l'unité en droit en haut et le placer sur
le protecteur de plancher.
