Le modèle Step Top accepte le système de retrait
des cendres, et le modèle de brique incorpore la
grille de cendre.
Paquet de briques (Pièce 831-1820)
TAILLES DE BRIQUE
Num.
Dim. Brique
1
9 x 4½ x 1¼
9 x 4½ x 1¼
2
avec trou
3
9 x 3¼ x 1¼
4
9 x 2¼ x 1¼
5
3 x 2¼ x 1¼
6
6 x 3¼ x 1¼
* Employez la pièce 832-0550 en commandant des briques individuelles. Veuillez fournir les dimensions ou la
copie de cette page et marquez la brique désirée et retournez à votre détaillant autorisé.
1.
Après que les charbons (braises) se soient complètement refroidis, enlevez toutes les vieilles briques et les cendres de l'unité et
nettoyez la boîte à feu avec un aspirateur, (Shop Vac)
2.

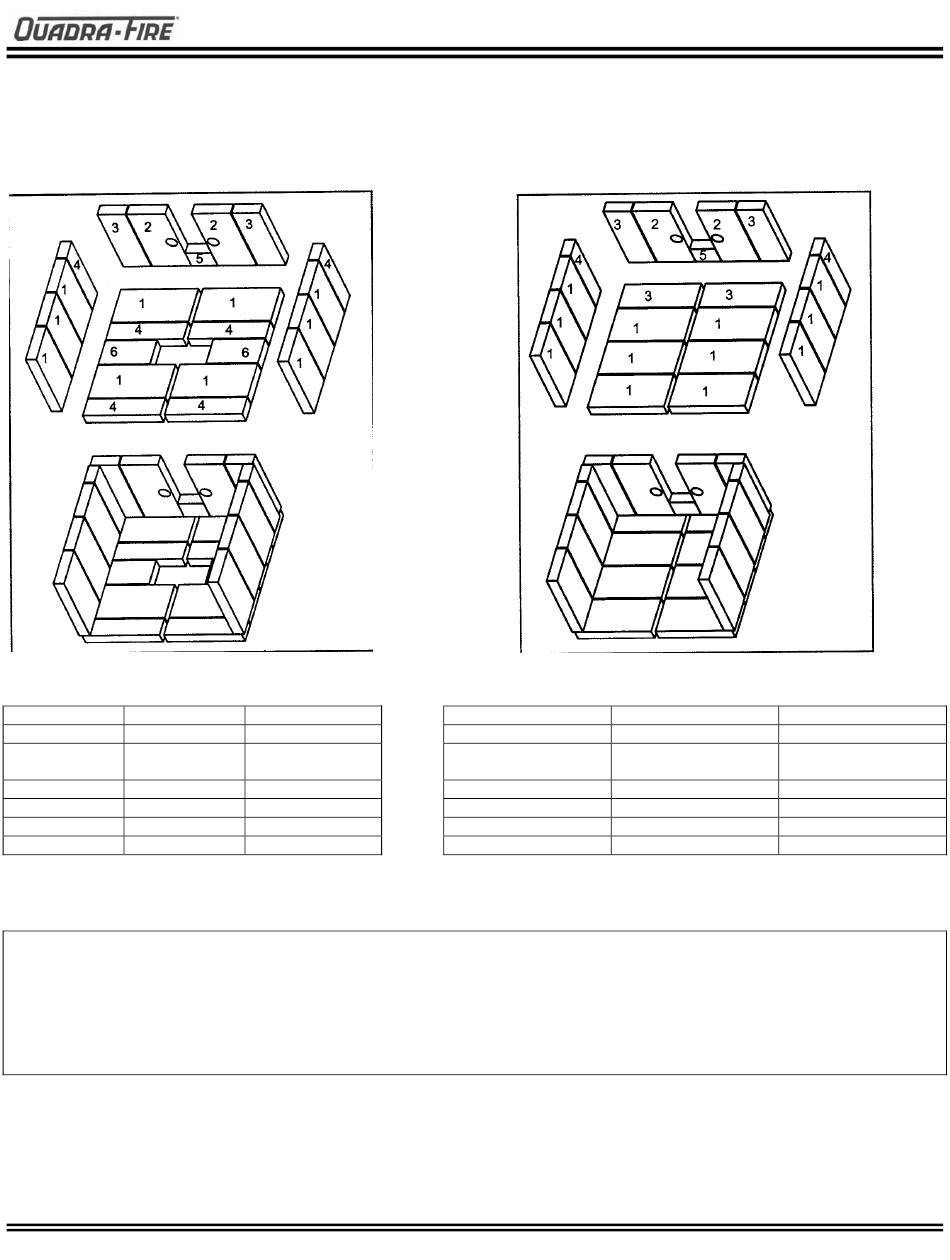

Enlevez le nouvel ensemble de brique de la boîte et les placer comme le diagramme montré ci-dessus.
3.
Étendez les briques inférieures dans l'unité.
4.
Installez les briques arrière sur le dessus des briques inférieures. Glissez le dessus des briques sous les clips du dessus du mur
en arrière de la boîte à feu et poussez le bas des briques vers le fond.
5.
Installez les briques latérales. Glissez le dessus des briques sous les clips de côté de la boîte à feu et poussez les briques jusqu'à
ce qu'elles soient complètement en contact avec le côté de l'unité.
250-6103B-V1.01FR
SÉRIE DE POÊLE 3100 AU BOIS
INSTRUCTIONS DE REMPLACEMENT DES BRIQUES
Qté dans paquet
10
2
2
6
1
2
Le modèle Millénium n'accepte pas le système de retrait de cendre.
Paquet de briques (Pièce 831-1830)
Num.
1
2
3
4
5
9 octobre, 2003
TAILLES DE BRIQUE
Dim. Brique
9 x 4½ x 1¼
9 x 4½ x 1¼ avec trou
9 x 3¼ x 1¼
9 x 2¼ x 1¼
2¾ x 2¼ x 1¼
Qté dans paquet
12
2
4
2
1
Page 22
