PORTE, VITRE ET ENSEMBLE DE POIGNÉE DE PORTE
MODÈLE MONTRÉ: STEPTOP UNI-BODY
250-6103B-V1.01FR
SÉRIE DE POÊLE 3100 AU BOIS

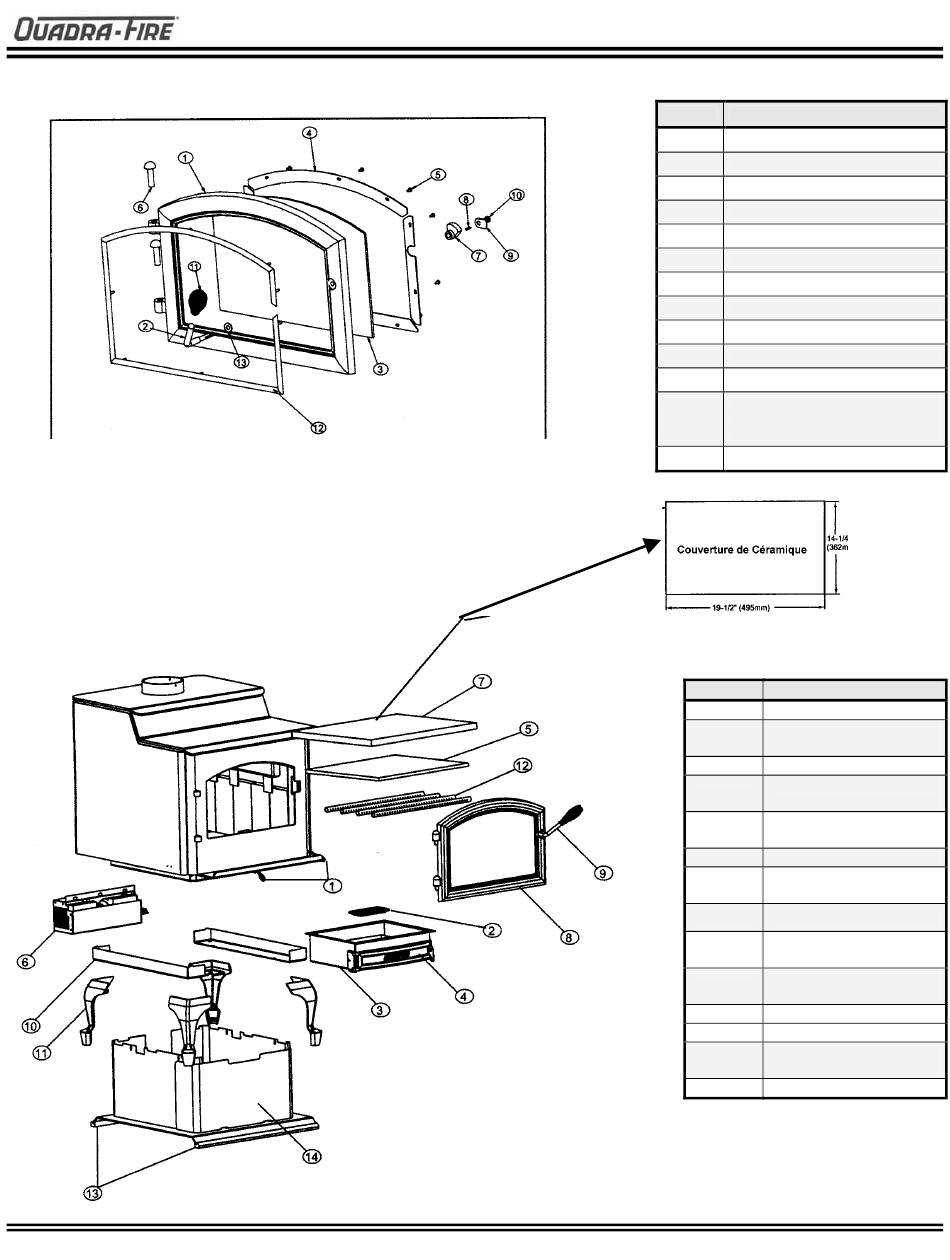

VUES ÉCLATÉES
9 octobre, 2003
Item
Nom pièce
1
Porte, Fonte
2
Poignée de porte
3
Remplacement de vitre
4
Ensemble d'armature de vitre
5
Vis d'armature de vitre (10)
6
Bornes De Charnière
7
Verrou
8
Clef de barrure du verrou
9
Verrou secondaire
10
Écrou de fermeture
11
Poignée en ressort ½"
Contour pour la porte
12
(Ensemble de contour de
porte seulement)
13
Bague d'écrou
Item
Nom pièce
1
Tige de commande d'air
Grille de retrait des
2
cendres
3
Panne à cendres
Porte pour le retrait des
4
cendres
Panneau de fibre pour la
5
cloison
6
Ensemble de ventilateur
Couverture en
7
céramique
8
Ensemble de portes
Ensemble de poignée
9
de porte
Braquette de montage
10
des pattes
11
Pattes en fonte
12
Tubes (manifold)
Contour du piédestal en
13
chêne (2)
14
Base du piédestal
