Chaque pédale de commande de la roue est munie d'une pédale verte et d'une pédale rouge.
La couleur rouge correspond au freinage et la couleur verte à la direction de déplacement.
Chaque pédale de commande de la roue a 3 positions de contrôle.
Toutes les pédales de commande des roues sont interconnectées de manière à pouvoir contrôler toutes les roues par une seule
pédale et utiliser l'ensemble des fonctionnalités d'une pédale de commande pour toutes les roues.
Le tableau ci-dessous décrit les différentes fonctionnalités des pédales.
Couleur de la pédale
VERTE
ROUGE
2 2

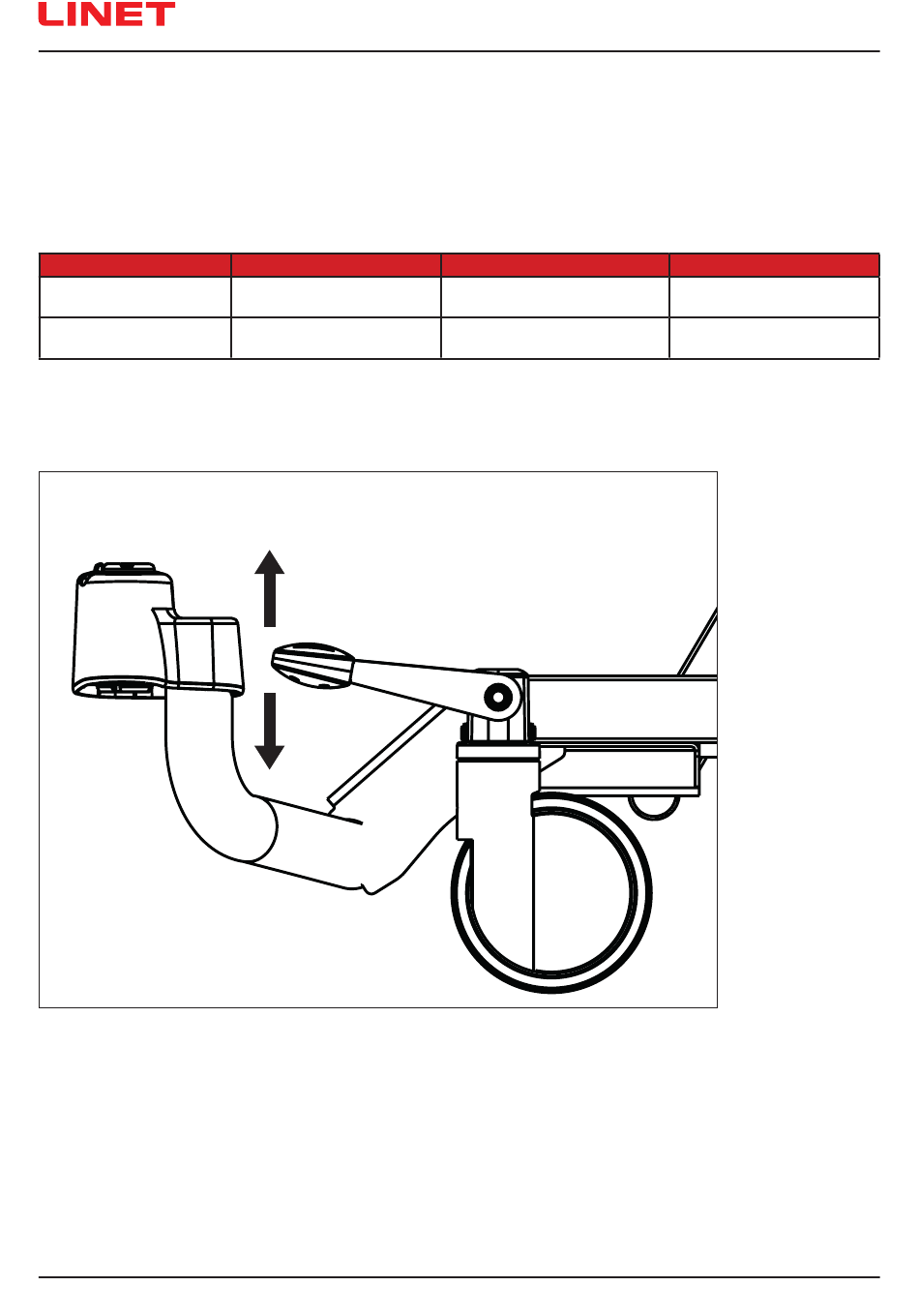

Fig. Trois positions de la pédale de commande des roues simples
62
Position supérieure (1)
ROUE VÉROUILLÉE
DIRECTION / CIN-
QUIÈME ROUE
1 1
3 3
Position intermédiaire (2)
MOUVEMENT LIBRE
MOUVEMENT LIBRE
Position inférieure (3)
DIRECTION / CIN-
QUIÈME ROUE
ROUE VÉROUILLÉE
D9U001EZ2-0103_00
