Ligue a matriz à rede e configure a sensibilidade das entradas e os controlos de volume no mínimo
usando o software de controlo.
-
Com os equipamentos desativados e desligados da alimentação, ligue todas as fontes de áudio às
entradas e as etapas/misturadores/amplificadores à saídas.
-
Ligue os restantes módulos opcionais à mesma rede local.
-
Após efetuar as ligações, ligue os aparelhos à tomada de corrente e ative-os.
-
Utilize o software para configurar: a mistura de cada sinal de saída, o volume nas entradas e saídas, as
definições DSP, as portas GPIO, etc.
-
Após utilizar, não se esqueça de desativar e desligar o aparelho da tomada de corrente.
RESTRIÇÕES DE UMA INSTALAÇÃO
-
Não existe limite de quantidade de matrizes NMX, painéis NMX-WP ou ecrãs TAB-10-16 instalados
numa instalação.
-
Cada matriz pode ter até 20 NMX-WP associados.
-
Cada matriz pode ser controlada a partir de vários ecrãs TAB-10-16, tablets Android ou iPads sem
restrições de quantidade. Recomendado até 20 ecrãs.
-
O software de PC pode controlar até 8 matrizes de forma simultânea.
CABOS

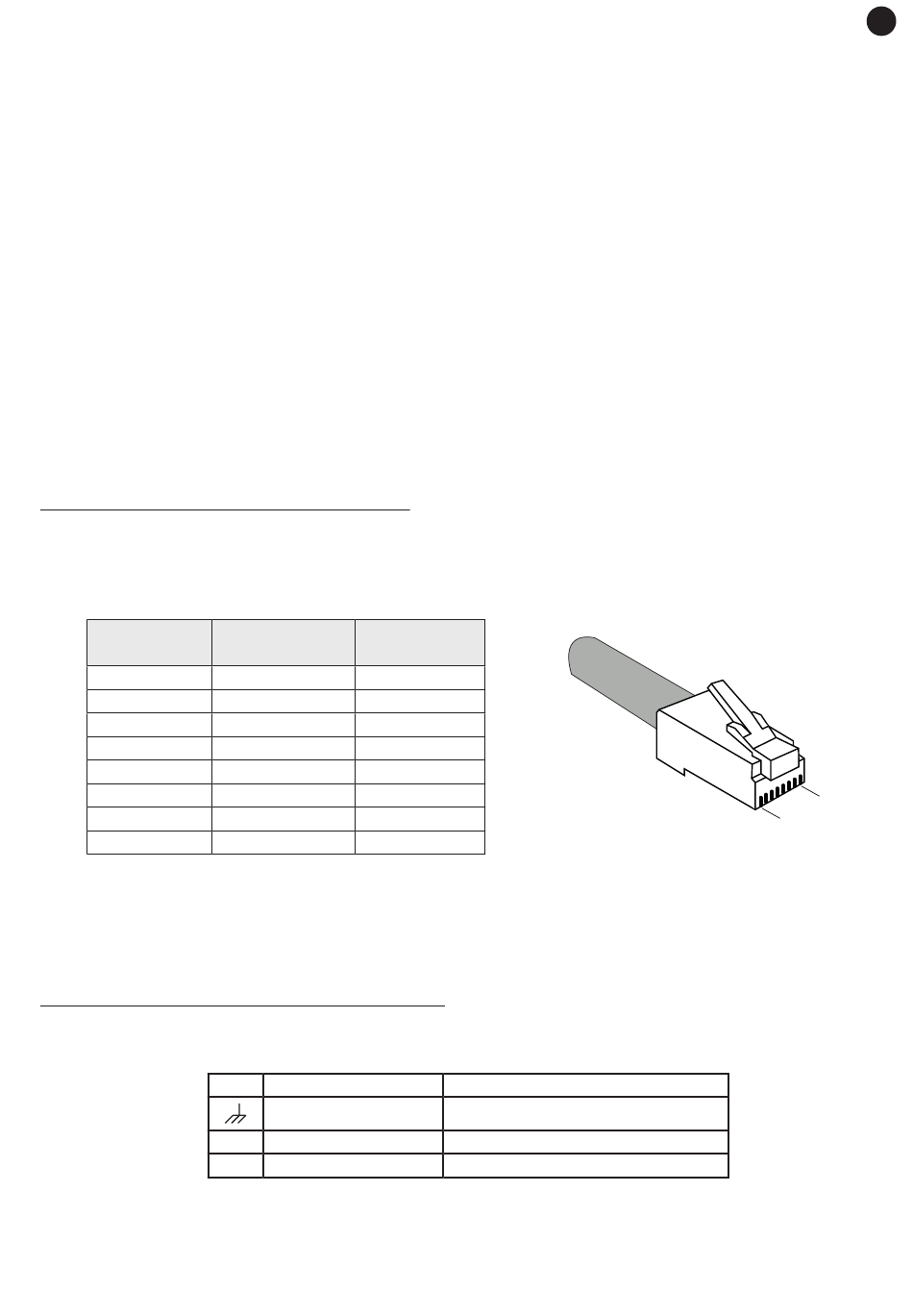

CABOS DE DADOS (LAN, LAN+PoE e Dante)
Todos os equipamentos comunicam entre si através de redes de dados e, por isso mesmo, a cablagem de
comunicação é simples. Utilize cabos de dados de pelo menos categoria 5e ou 6. Toda a ligação efetuada por
cabo de rede Ethernet e por cabo de dados está restrita a um comprimento máximo de 100 metros. Estes cabos
com conetores RJ45 em ambas as extremidades e rectos (PINOUT T-568B em ambas as extremidades):
CONETOR A
RJ-45 (T-568B)
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Tenha em consideração que tanto os microfones MCMD-2 como os ecrãs TAB-10-16 são alimentados
através do próprio cabo de dados, pelo que é recomendado utilizar cabos de Cat.6 ou superior.
o comprimento máximo destes cabos irá depender dos equipamentos router ou switch utilizados
IMPORTANTE:
e da qualidade dos cabos. Em condições ideais, o comprimento dos cabos não deve exceder os 100 m.
ENTRADAS E SAÍDAS ANALÓGICAS DA MATRIZ
Utilize cabos adequados e não excessivamente longos para efetuar as ligações: cabos blindados,
preferivelmente de baixa capacidade.
CABO
CONETOR B
RETO
RJ-45 (T-568B)
Branco-Laranja
Laranja
Branco-Verde
Azul
Branco-Azul
Verde
Branco-Castanho
Castanho
PIN
Sinal Balanceado
Massa
-
Sinal áudio -
+
Sinal áudio+
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Sinal Não balanceado
Massa
Massa
Sinal áudio
- 45 -
PT
PIN8
PIN1
