Conecte la matriz a la red y configure la sensibilidad de las entradas y los controles de volumen al
mínimo mediante el software de control.
-
Con los equipos apagados y desconectados de la alimentación, conecte todas las fuentes de audio a
las entradas y las etapas/mezcladores/amplificadores a las salidas.
-
Conecte el resto de los módulos opcionales a la misma red local.
-
Una vez realizadas las conexiones, conecte los aparatos a la toma de corriente y enciéndalos.
-
Utilice el software para configurar: la mezcla de cada señal de salida, el volumen en las entradas y
salidas, los ajustes DSP, los puertos GPIO, etc.
-
Tras su uso, no olvide apagar y desconectar el aparato de la toma de corriente.
RESTRICCIONES DE UNA INSTALACIÓN
-
No existe límite de cantidad de matrices NMX, paneles NMX-WP o pantallas TAB-10-16 instalados en
una instalación.
-
Cada matriz puede tener asociados hasta 20 NMX-WP.
-
Cada matriz puede controlarse desde varias pantallas TAB-10-16, tablets Android o iPads sin resticciones
de cantidad. Recomendado hasta 20 pantallas.
-
El software de PC puede controlar hasta 8 matrices de forma simultánea.

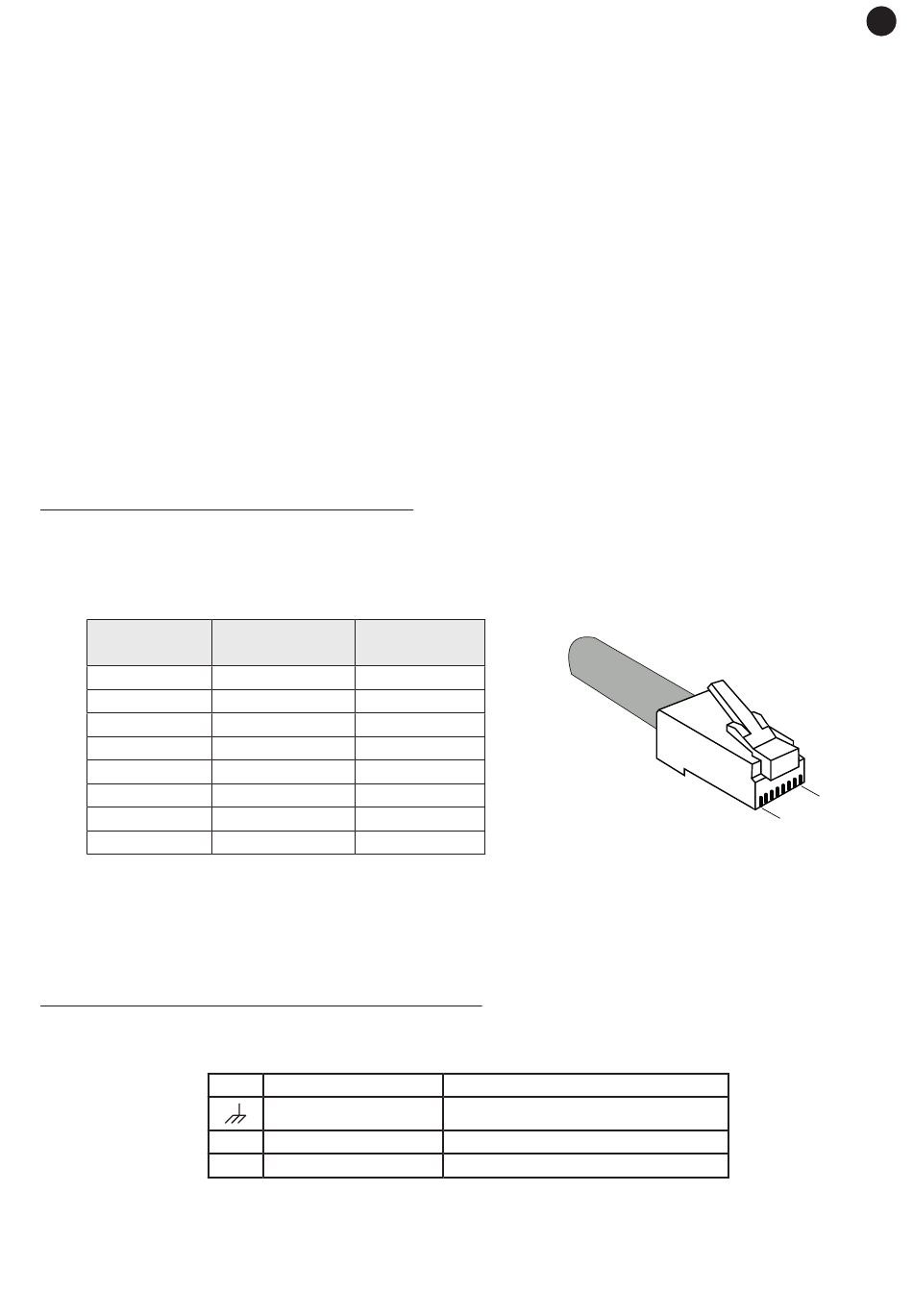

CABLEADO
CABLES DE DATOS (LAN, LAN+PoE y Dante)
Todos los equipos se comunican a través de redes de datos y, por tanto, su cableado de comunicación es
sencillo. Utilice cables de datos de al menos categoría 5e o 6. Toda conexión realizada a través de cable
red Ethernet y por cable de datos está restringida a una longitud máxima de 100 metros. Estos cables con
conectores RJ45 en ambos extremos y rectos (PINOUT T-568B en ambos extremos):
CONECTOR A
RJ-45 (T-568B)
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Tenga en cuenta que tanto los micrófonos MCMD-2 como las pantallas TAB-10-16 se alimentan a través
del propio cable de datos por los que se recomienda utilizar cables de Cat.6 o superior.
la longitud máxima de estos cables dependerá de los equipos router o switch utilizados y la
IMPORTANTE:
calidad de los cables. En condiciones óptimas la longitud de los cables no debe superar los 100 m.
ENTRADAS Y SALIDAS ANALÓGICAS DE LA MATRIZ
Utilice cables adecuados y no excesivamente largos para realizar las conexiones: cables blindados,
preferiblemente de baja capacidad.
CABLE
CONECTOR B
RECTO
RJ-45 (T-568B)
Blanco-Naranja
Naranja
Blanco-Verde
Azul
Blanco-Azul
Verde
Blanco-Marrón
Marrón
PIN
Señal Balanceada
Masa
-
Señal audio -
+
Señal audio +
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Señal Desbalanceada
Masa
Masa
Señal audio
