TAB-10-16
-
Pantalla táctil 10" basada en una tablet Android para ejecutar la App de interfaz de usuario de la serie
NMX. Proporciona una interfaz de usuario personalizada con las funciones más comunes que simplifica
al usuario final la gestión del sistema.
-
La configuración de la interfaz de usuario se realiza mediante el software de PC y funciona mediante la
APP instalada en la propia tablet.
-
La pantalla táctil tiene conexión a Ethernet con RJ45 para una conexión estable y alimentación POE.
CONTROLES Y FUNCIONES
NMX-88, NMX-88D, NMX-1616, NMX-1616D
1
2
1
2
AUDIO MATRIX NMX-1616D
AUDIO MATRIX NMX-1616D

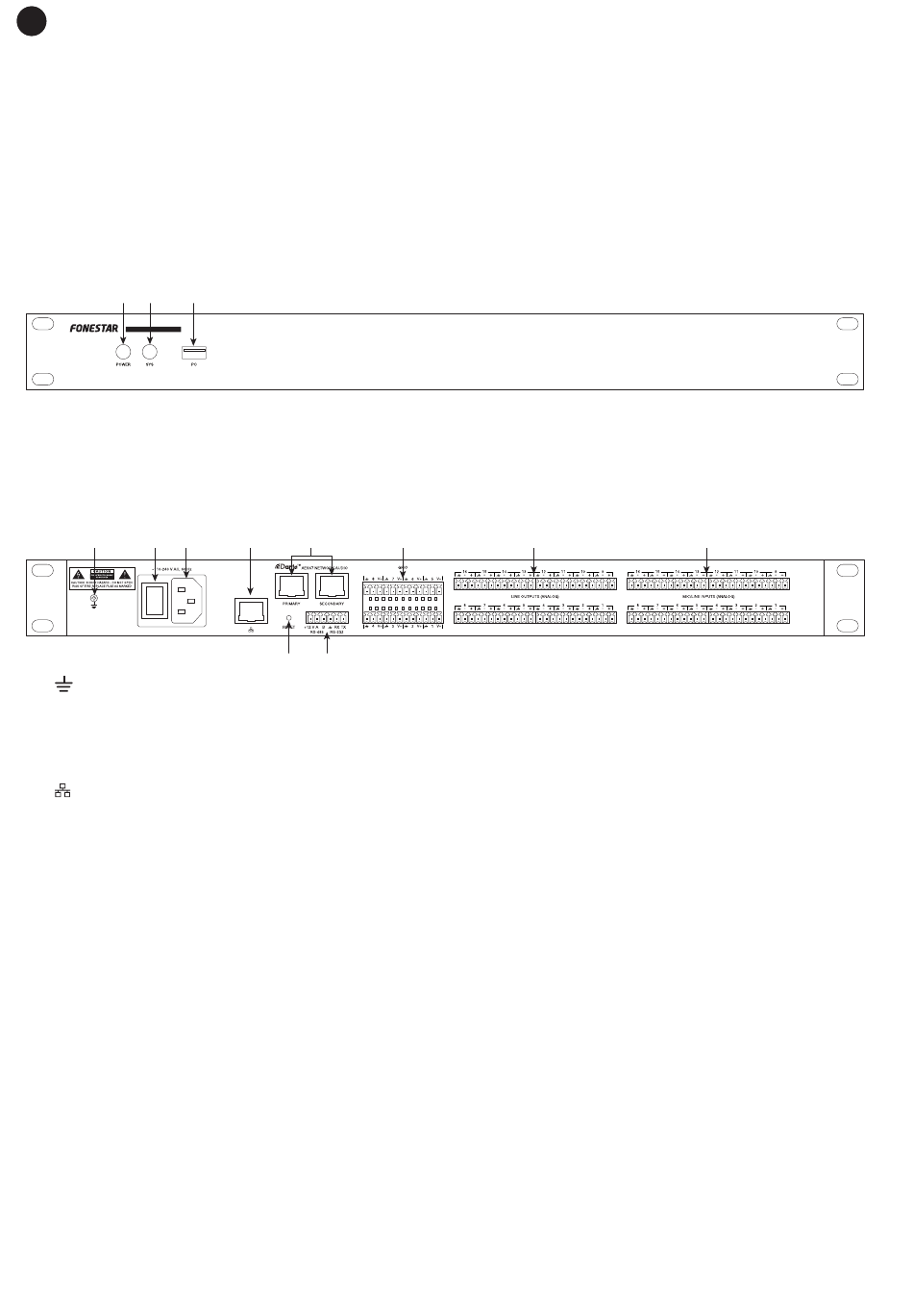

1.- POWER: indicador luminoso de encendido de la matriz.
2.- SYS: indicador luminoso del estado de red. Parpadea rápidamente durante la comunicación con el
router al conectarse a él.
3.- PC: puerto de USB para conexión a PC, conector USB A hembra. Conectando el cable USB A a USB
A entre la matriz y su PC/Mac, la matriz se detectará como una tarjeta de sonido.
1
2
3
1
2
3
1.-
: tornillo de toma de tierra. Se aconseja interconectar las tierras de todos los equipos para evitar
ruidos indeseados por diferencias en las referencias de las señales de unos y otros equipos.
2.- Interruptor de encendido/apagado de la matriz.
3.- Entrada de alimentación eléctrica de la matriz 100-240 V CA.
4.-
: Puerto 10/100 (NMX-88 y NMX-1616) o 10/100/1000 (NMX-88D y NMX-1616D) Base-T Ethernet para
la comunicación por red de datos LAN entre los distintos equipo y el software de control. Conector RJ-45.
5.- DANTE - PRIMARY, SECONDARY: sólo en modelos NMX-88D y NMX-1616D, puertos 10/100/1000
Base-T Ethernet para la conexión a red de audio Dante. Conector RJ-45. El puerto secundario puede
utilizarse como red redundante de la principal o para conecta como Daisy Chain otros dispositivos.
Estos puertos no proporcionan alimentación PoE para otros dispositivos.
6.- GPIO 1-8: terminales de entrada y salida de propósito general, conector euroblock. El funcionamiento
de estos terminales es configurable mediante software. Para más información consulte el manual de
SOFTWARE, encontrará el enlace en el apartado CONTROL REMOTO.
7.- LINE OUTPUTS (ANALOG): salidas analógicas de nivel de línea, conectores euroblock. Los modelos
NMX-88 y NMX-88D sólo disponen de 8 salidas, mientras que los modelos NMX-1616 y NMX-1616D
disponen de 16 salidas.
8.- MIC/LINE INPUTS (ANALOG): entradas analógicas, configurables mediante software, para la
conexión de micrófono de condensador, micrófono dinámico o línea. Conectores euroblock. Para
más información consulte el manual de SOFTWARE, encontrará el enlace en el apartado CONTROL
REMOTO. Los modelos NMX-88 y NMX-88D sólo disponen de 8 entradas, mientras que los modelos
NMX-1616 y NMX-1616D disponen de 16 entradas.
9.- RS-485 - RS-232: conexiones de comunicación serie mediante protocolo RS-485 y RS-232, conectores
euroblock. Para más información consulte el manual de SOFTWARE, encontrará el enlace en el apartado
CONTROL REMOTO.
10.- RESET: establece la matriz a valores de fábrica.
3
3
4
5
4
5
10
9
10
9
6
7
6
7
