FR

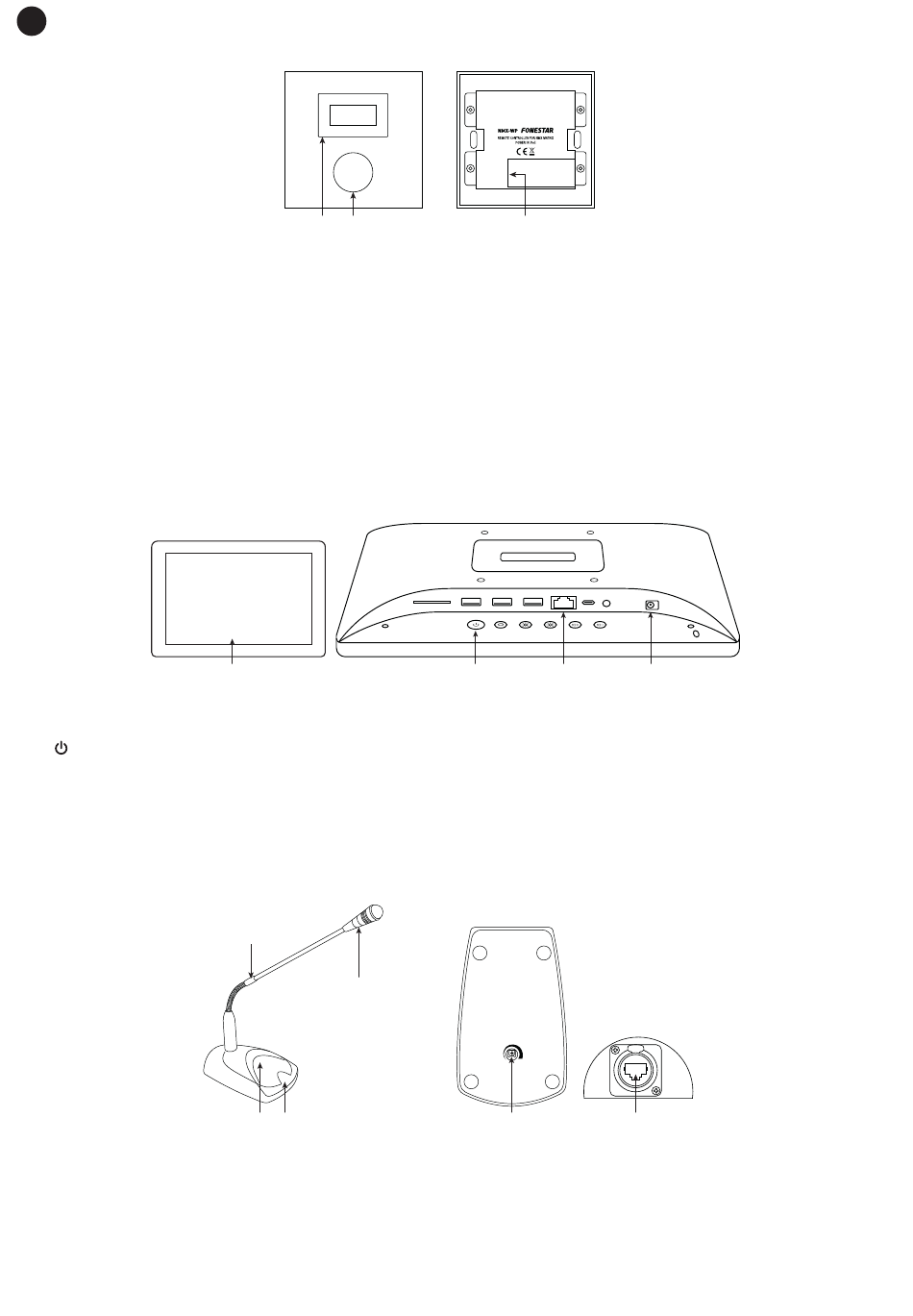

NMX-WP
1.- Écran d'information.
2.- Commande rotative et bouton poussoir pour la navigation et la sélection des options présentées sur
l'écran. L'écran par défaut affiche le nom et l'adresse IP du panneau, tournez la commande pour
accéder au menu. Tournez le bouton de commande pour faire défiler les différentes options du menu
et appuyez sur le bouton de commande pour sélectionner ou entrer dans le mode d'édition. En mode
édition, l'affichage se met en pause, tournez le bouton pour modifier la valeur et appuyez à nouveau
pour valider l'option. Les options de menu présentées dans ce panneau sont configurables par le
software. Pour de plus amples informations veuillez vous référer au manuel du SOFTWARE.
3.- Port Ethernet 10/100 Base-T pour la communication sur réseau de données LAN entre les différents
équipements et le logiciel de contrôle, avec alimentation PoE. Conector RJ-45.
TAB-10-16
1.- Affichage d'informations configurable par software. Pour plus d'informations, voir la section APPAREIL
DE CONTRÔLE.
2.-
: bouton marche/arrêt de la Tablette.
3.- LAN : port Ethernet 10/100/1000 Base-T pour la communication sur réseau de données LAN entre les
différents équipements et le logiciel de contrôle, avec alimentation PoE. Conector RJ-45.
4.- Entrée pour l'adaptateur d'alimentation 12 V, 1'5 A. Facultatif car cette tablette est alimentée par PoE
via le câble de données connecté au port LAN.
MCMD-2
1.- Microphone.
2.- Témoins lumineux de fonctionnement.
3.- Bouton permettant d'activer/désactiver l'atténuation du microphone.
4.- Contrôle du gain du microphone.
5.- Puerto Ethernet 10/100/1000 Base-T para la comunicación de datos LAN entre los diferentes dispositivos
y el software de control, además de alimentación PoE. Conector RJ-45.
1
2
1
1
2
2
3
3
LAN
USB
USB
Serial port
OTG
SD Card
2
3
4
- 30 -
DC in
4
PUSH
5
