Ecrã táctil 10" com base num tablet Android para executar a App de interface de utilizador da série
NMX. Proporciona uma interface de utilizador personalizada com as funções mais comuns e simplifica
a gestão do sistema para o utilizador final.
-
A configuração da interface de utilizador é efetuada através do software de PC e funciona com a APP
instalada no próprio tablet.
-
O ecrã táctil tem ligação a Ethernet com RJ45 para uma ligação estável e alimentação POE.

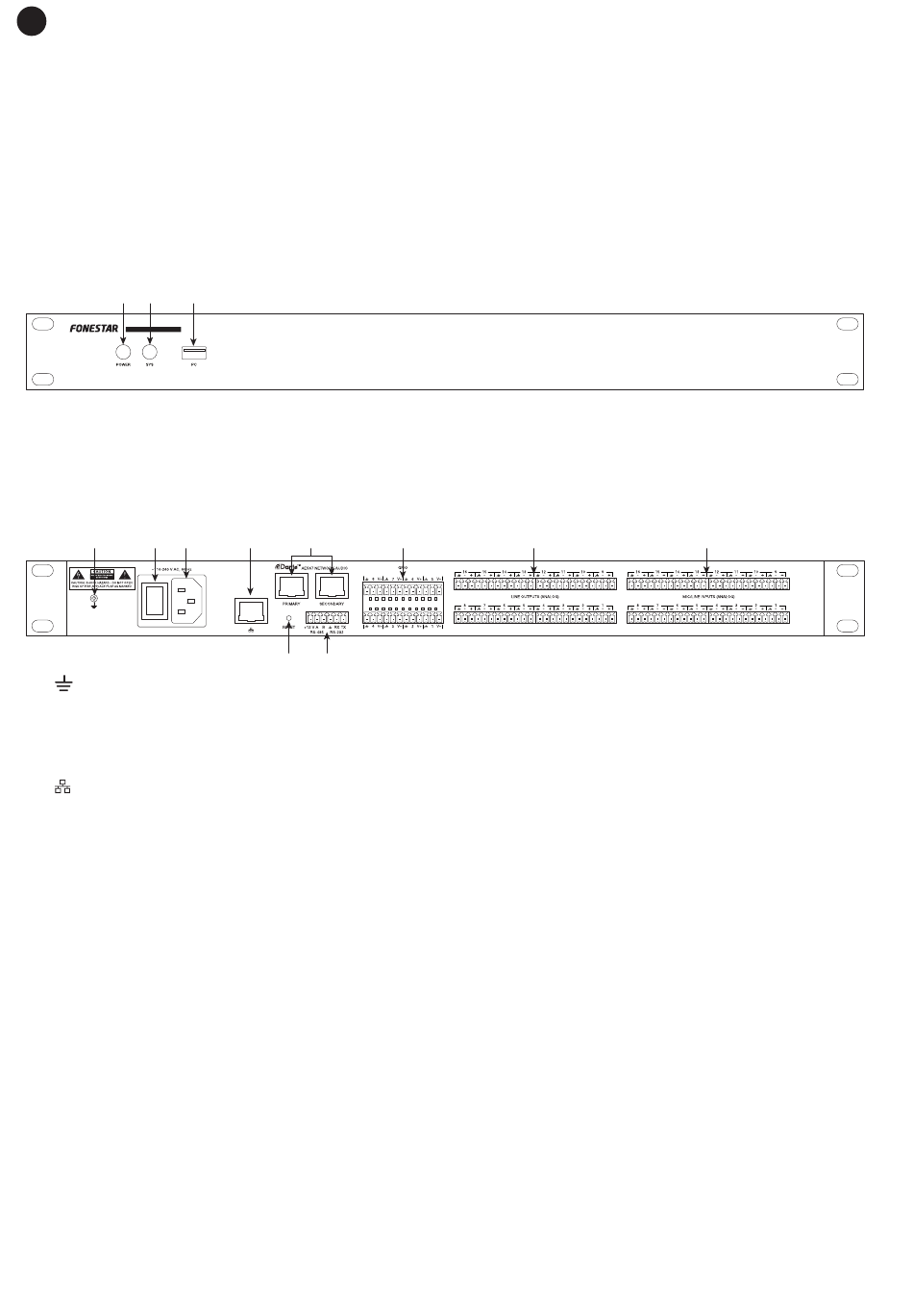

CONTROLOS E FUNÇÕES
NMX-88, NMX-88D, NMX-1616, NMX-1616D
1
2
1
2
AUDIO MATRIX NMX-1616D
AUDIO MATRIX NMX-1616D
1.- POWER: indicador luminoso de ativação da matriz.
2.- SYS: indicador luminoso do estado da rede. Pisca rapidamente durante a comunicação com o router
ao estabelecer a ligação entre eles.
3.- PC: porta de USB para ligar a PC, conetor USB A fêmea. Ao ligar o cabo USB A a USB A entre a matriz
e o seu PC/Mac, a matriz será detetada como uma placa de som.
1
2
3
1
2
3
1.-
: parafuso de tomada de terra. É aconselhado ligar o terra de todos os equipamentos para evitar
ruídos indesejados por diferenças nas referências dos sinais dos próprios equipamentos.
2.- Interruptor para ligar/desligar a matriz.
3.- Entrada de alimentação elétrica na matriz 100-240 V CA.
4.-
: Porta 10/100 (NMX-88 e NMX-1616) ou 10/100/1000 (NMX-88D e NMX-1616D) Base-T Ethernet
para a comunicação por rede de dados LAN entre os diferentes equipamentos e o software de controlo.
Conetor RJ-45.
5.- DANTE - PRIMARY, SECONDARY: só nos modelos NMX-88D e NMX-1616D, portas 10/100/1000
Base-T Ethernet para ligar à rede de áudio Dante. Conetor RJ-45. A porta secundária pode ser utilizada
como rede redundante da principal ou para ligar outros dispositivos como Daisy Chain. Estas portas
não proporcionam alimentação PoE para outros dispositivos.
6.- GPIO 1-8: terminais de entrada e saídas de propósito geral, conetor euroblock. O funcionamento
destes terminais é configurável por software. Para mais informação, consulte o manual de SOFTWARE,
pode encontrar a ligação na secção de CONTROLO REMOTO.
7.- LINE OUTPUTS (ANALOG): saídas analógicas de nível de linha, conetores euroblock. Os modelos
NMX-88 e NMX-88D só dispõem de 8 saídas, enquanto os modelos NMX-1616 e NMX-1616D
dispõem de 16 saídas.
8.- MIC/LINE INPUTS (ANALOG): entradas analógicas, configuráveis por software, para ligar microfone
de condensador, microfone dinâmico ou linha. Conetores euroblock. Para mais informação, consulte
o manual de SOFTWARE, pode encontrar a ligação na secção de CONTROLO REMOTO. Os modelos
NMX-88 e NMX-88D só dispõem de 8 entradas, enquanto os modelos NMX-1616 e NMX-1616D
dispõem de 16 entradas.
9.- RS-485 - RS-232: ligações de comunicação série por protocolo RS-485 e RS-232, conetores euroblock.
Para mais informação, consulte o manual de SOFTWARE, pode encontrar a ligação na secção de
CONTROLO REMOTO.
10.- RESET: repõe a matriz aos valores de origem.
3
3
4
5
4
5
10
9
10
9
6
7
6
7
