TAB-10-16
-
Écran tactile de 10" pouces basé sur une tablette Android pour exécuter l'application d'interface utilisateur
de la série NMX. Il fournit une interface utilisateur personnalisée avec les fonctions les plus courantes qui
simplifie la gestion du système pour l'utilisateur final.
-
La configuration de l'interface utilisateur se fait via le logiciel PC et fonctionne par l'intermédiaire de
l'APP installée sur la tablette elle-même.
-
L'écran tactile dispose d'une connexion Ethernet avec RJ45 pour une connexion stable et d'une
alimentation POE.

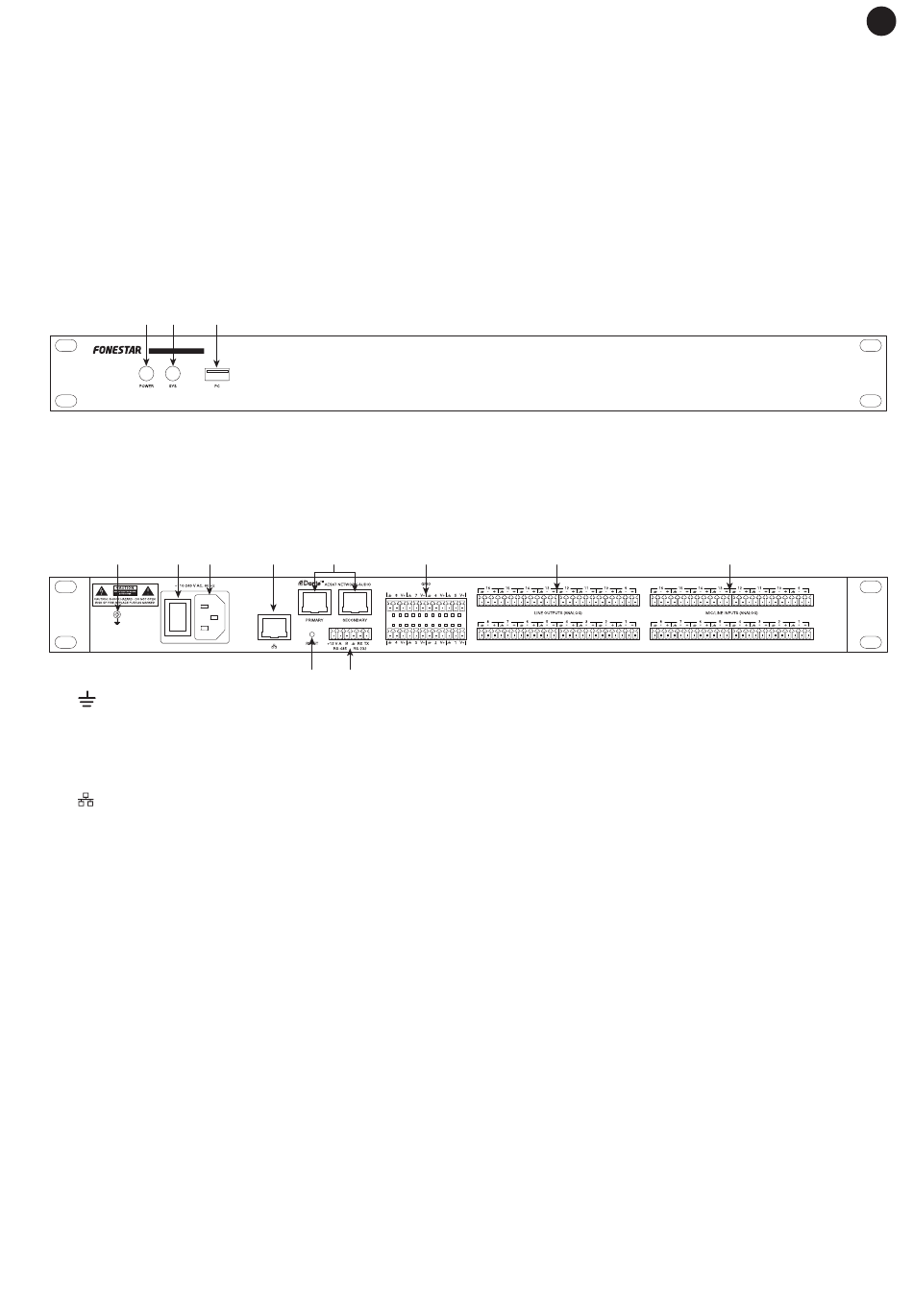

CONTRÔLES ET FONCTIONS
NMX-88, NMX-88D, NMX-1616, NMX-1616D
1
2
1
2
AUDIO MATRIX NMX-1616D
AUDIO MATRIX NMX-1616D
1.- POWER : le voyant de mise sous tension de la matrice.
2.- SYS : le voyant d'état du réseau. Clignote rapidement pendant la communication avec le routeur lors
de la connexion au routeur.
3.- PC : port USB pour connexion PC, connecteur USB A femelle. En connectant le câble USB A à USB A
entre la matrice et votre PC/Mac, la matrice sera détectée comme une carte son.
1
2
3
1
2
3
1.-
: vis de mise à la terre. Il est conseillé d'interconnecter les masses de tous les équipements afin
d'éviter les bruits indésirables dus aux différences de référence des signaux d'un équipement à l'autre.
2.- Interrupteur marche/arrêt de la matrice.
3.- Entrée de l'alimentation de la matrice 100-240 V CA.
4.-
: Port Ethernet 10/100 (NMX-88 et NMX-1616) ou 10/100/1000 (NMX-88D et NMX-1616D) Base-T
pour la communication sur réseau de données LAN entre les différents équipements et le logiciel de
contrôle. Conector RJ-45.
5.- DANTE - PRIMARY, SECONDARY : uniquement dans les modèles NMX-88D y NMX-1616D, Ports
Ethernet 10/100/1000 Base-T pour la connexion au réseau audio Dante. Conector RJ-45. Le port
secondaire peut être utilisé comme un réseau redondant par rapport au réseau principal ou pour
connecter d'autres appareils comme Daisy Chain. Ces ports ne fournissent pas d'alimentation PoE à
d'autres appareils.
6.- GPIO 1-8 : bornes d'entrée et de sortie à usage général, connecteur euroblock. Le fonctionnement de
ces terminaux est configurable par software. Pour plus d'informations, veuillez vous référer au manuel
du SOFTWARE, vous trouverez le lien dans la section TÉLÉCOMMANDE.
7.- LINE OUTPUTS (ANALOG) : sorties analogiques de niveau ligne, connecteurs euroblock. Les modèles
NMX-88 et NMX-88D n'ont que 8 prises, alors que les modèles NMX-1616 et NMX-1616D ont 16 prises.
8.- MIC/LINE INPUTS (ANALOG) : entrées analogiques, configurables par software, pour la connexion d'un
microphone à condensateur, d'un microphone dynamique ou d'un microphone de ligne. Connecteurs
euroblock. Pour plus d'informations, veuillez vous référer au manuel du SOFTWARE, vous trouverez
le lien dans la section TÉLÉCOMMANDE. Les modèles NMX-88 et NMX-88D ne disposent que de 8
entrées, tandis que les modèles NMX-1616 et NMX-1616D 16 entrées sont disponibles.
9.- RS-485 - RS-232 : connexions de communication série via le protocole RS-485 et RS-232, connecteurs
euroblock. Pour plus d'informations, veuillez vous référer au manuel du SOFTWARE, vous trouverez le
lien dans la section TÉLÉCOMMANDE.
10.- RESET : rétablit les valeurs par défaut de la matrice.
3
3
4
5
4
5
10
9
10
9
6
7
6
7
- 29 -
FR
8
8
