15.2.5 Manipulation de l'orifice de service
Pièces de l'orifice de service
Ouverture de l'orifice de service
LRYEN10 + LRNUN5A
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
4P605460-1B – 2024.12
Vanne d'arrêt à bille
Taille de la Couple de serrage (N•m) (tourner dans le sens des aiguilles
vanne d'arrêt
(mm)
Ø22.2
▪ Utilisez toujours un tuyau de charge équipé d'une broche d'enfoncement de
vanne étant donné que l'orifice de service est une vanne de type Schrader.
▪ Tous les orifices de service sont du type 'à siège arrière' et n'ont pas d'intérieur
de vanne.
▪ Après avoir manipulé l'orifice de service, veillez à bien serrer le bouchon de
l'orifice de service et le bouchon de la vanne.
▪ Vérifiez l'absence de fuites de réfrigérant après avoir serré le bouchon de l'orifice
de service et le bouchon de la vanne.

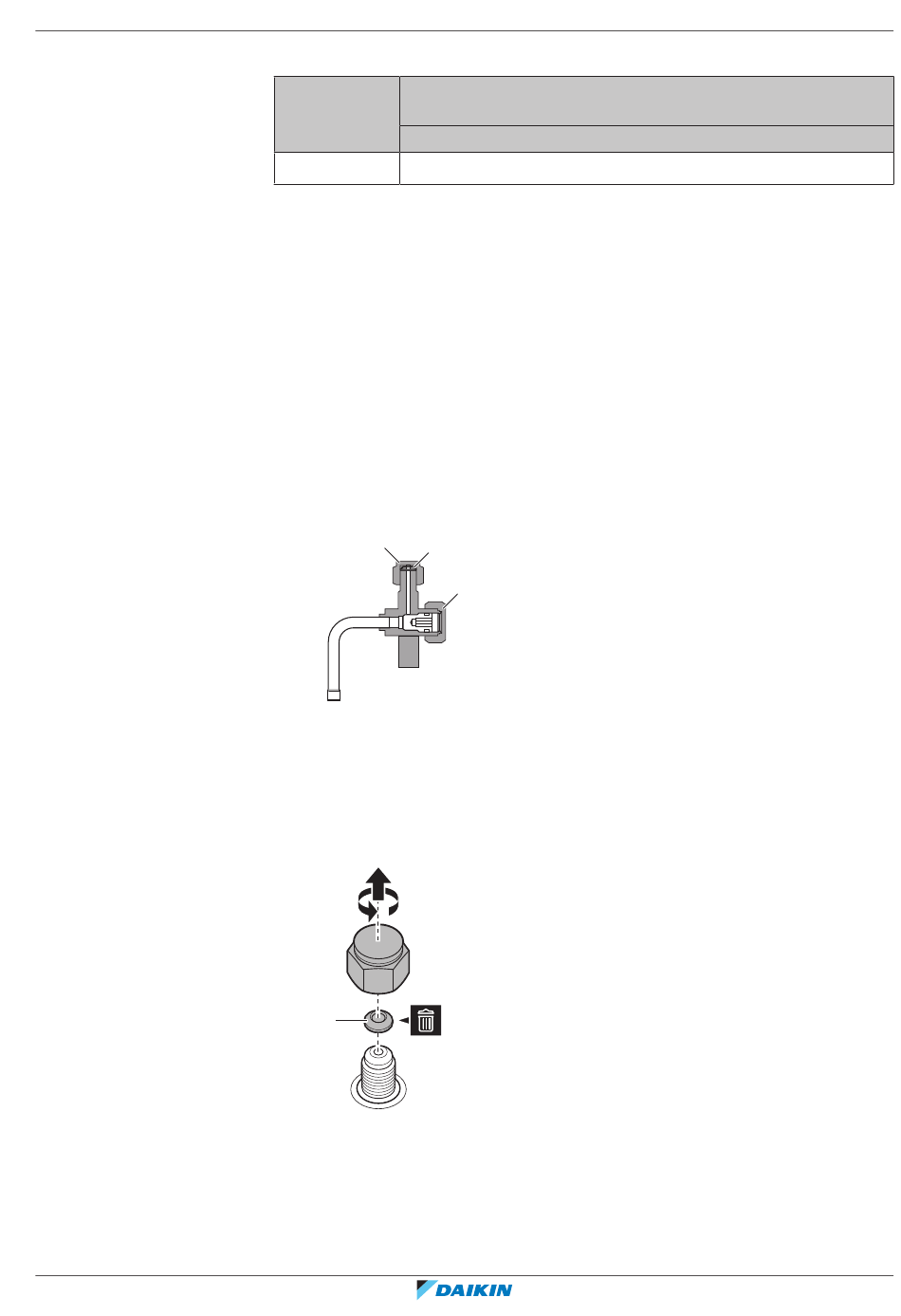

La figure ci-dessous indique le nom de chaque pièce nécessaire à la manipulation
des orifices de service.
a
b
a Bouchon d'orifice de service
b Garniture en cuivre
c Chapeau de vanne
1 Enlevez le bouchon de l'orifice de service à l'aide de 2 clés et retirez la
garniture en cuivre.
a
a Garniture en cuivre
2 Raccordez l'orifice de charge à l'orifice de service.
3 Retirez le bouchon de la vanne avec 2 clés.
4 Insérez une clé hexagonale (4 mm).
15
|
d'une montre pour fermer)
Tige – Bouchon de vanne
50~55
c
