16 | Installation électrique
16.2.2 Câblage haute tension – Unité extérieure
Guide de référence de l'installateur et de l'utilisateur
120
Détails – Commutateur faible bruit à distance
REMARQUE
Commutateur faible bruit. Si vous souhaitez activer/désactiver à distance le
fonctionnement à faible bruit, vous devez installer un commutateur de faible bruit.
Utilisez un contact libre de tension pour micro-courant (≤1 mA, 12 V DC).
Commutateur de faible bruit
Désactivé
Activé

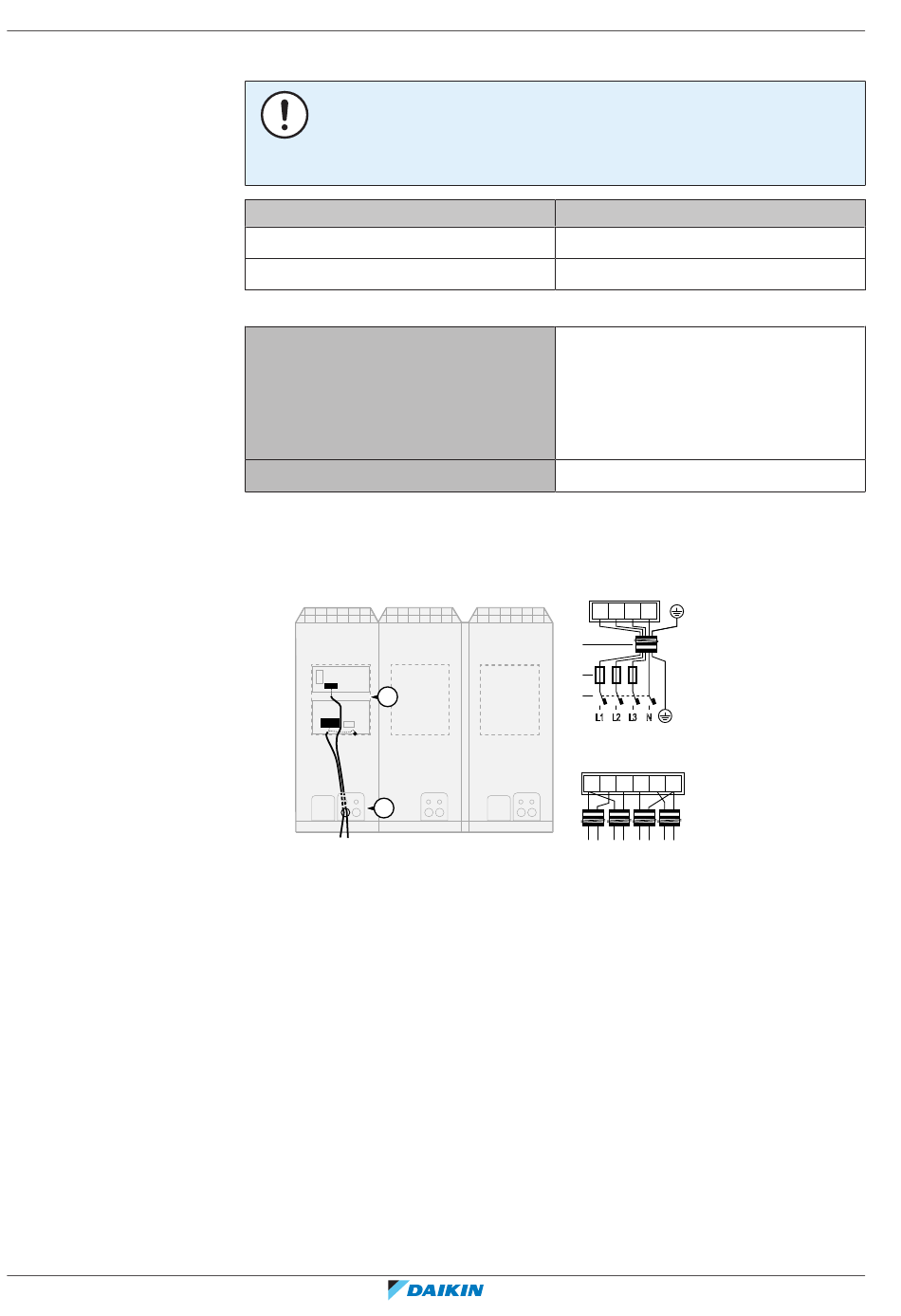

Câblage de commutateur faible bruit:
Câblage
Longueur maximale du câblage
Connexions/acheminement/fixation
X4M
1
X1M
PE
2
a d/e/f/g
X1M Alimentation électrique:
a: Câble d'alimentation
b: Fusible de protection contre les surintensités
c: Disjoncteur de fuite à la terre
PE Terre de protection (vis)
X4M Signaux de sortie:
d: Attention
e: Avertissement
f: Marche
g: Utilisation
Mode
Mode normal
Mode silencieux
N'utilisez que des câbles harmonisés à
double isolation et adaptés à la tension
applicable.
Câble à 2 fils
0,75~1,25 mm²
130 m
X1M PE
L1 L2 L3 N
a
b
c
L1 L2 L3 N
3N~ 50 Hz
380-415 V
X4M
C C1 W1 R P1 P2
d e f g
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
LRYEN10 + LRNUN5A
