25 | Données techniques

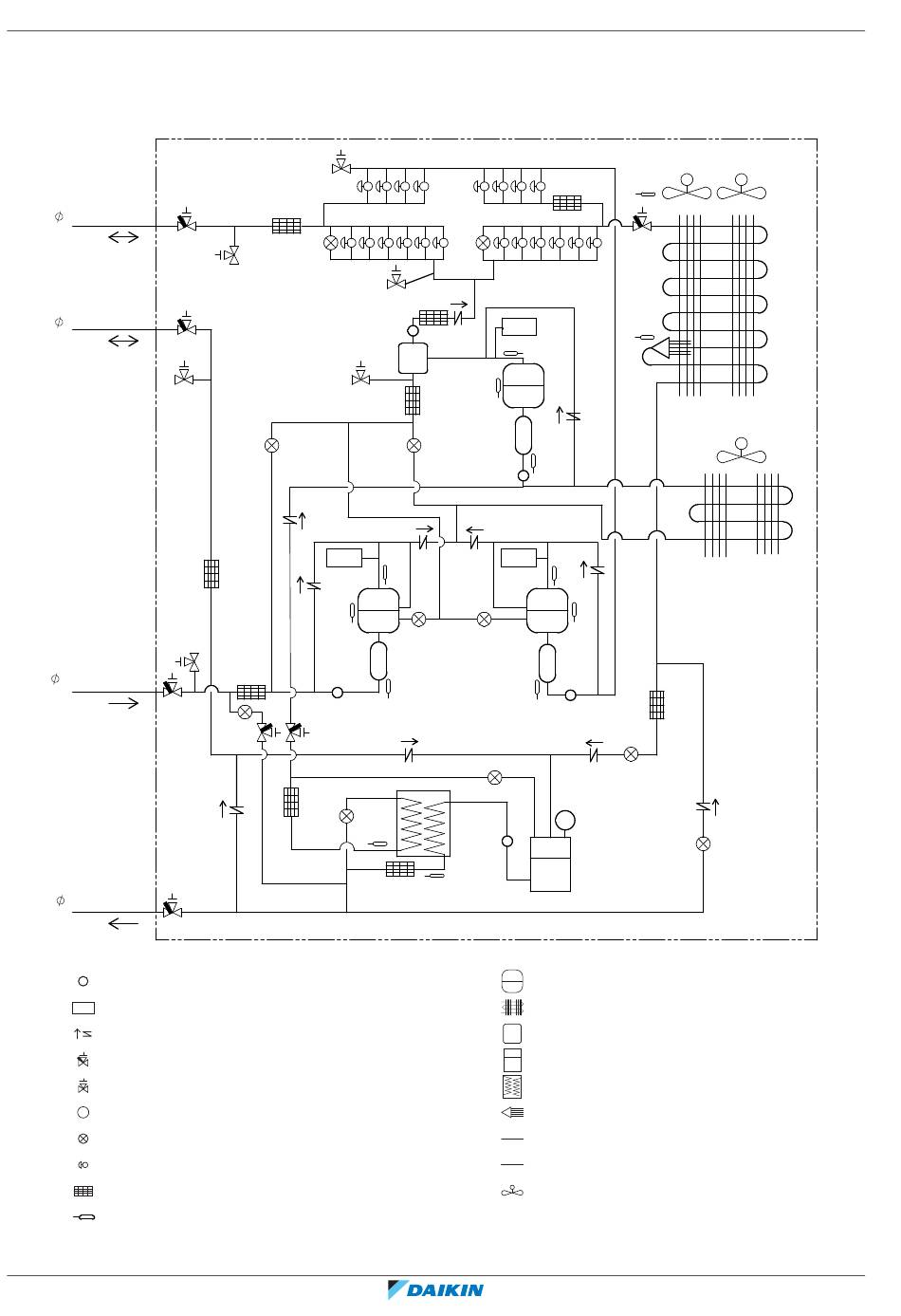

25.2 Schéma de tuyauterie: unité extérieure
15.9 C1220T-H
15.9 C1220T-H
SP2
19.1 C1220T-H
15.9 C1220T-H
Capteur de pression
Pressostat haute pression
S * PH
Clapet anti-retour
Vanne d'arrêt
Orifice de service
Soupape de sécurité
SV
Détendeur électronique
Electrovanne
Filtre
Thermistance
Guide de référence de l'installateur et de l'utilisateur
160
Unités jusqu'au numéro de série 2999999
SP6
FT6
Y17E
Y21S~Y26S
SP1
Y14E
CV11
S1PH
FT8
CV4
R91T
SP3
FT5
S1NPL
Y8E
FT4
CV6
Y2E
Y31S~Y34S Y41S~Y44S
Y16E
SP5
CV1
FT1
S3PH
S1NPH
R33T
SP4
OS1
M3C
R93T
FT7
Y5E
S2NPM
CV2 CV3 S2PH
R31T
M C 1
Y3E Y4E
R21T R22T
CV7
Y7E
R8T
S1NPM
FT3 R7T
os
RV
M
M1F
M
R1T
FT9
Y11S~Y16S
R4T
HEX1
CV10
R23T
CV9
R32T
M 2 C
R92T
FT2
S2NPL
CV5 Y1E
SV
RV
Compresseur avec accumulateur
Echangeur thermique
Séparateur d'huile
Collecteur de liquide
Echangeur de chaleur à plaques
Distributeur
Tuyau d'huile et d'injection
Tuyau de réfrigérant
Ventilateur
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
M2F
M
M3F
M
HEX2
CV8
Y13E
3D128361B
LRYEN10 + LRNUN5A
