Daikin Conveni-Pack Guide De Référence De L'installateur Et De L'utilisateur page 123

LRYEN10 + LRNUN5A
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
4P605460-1B – 2024.12
1
e Entrée de câblage (trous à enfoncer) pour basse tension. Voir
pour la réalisation des trous à

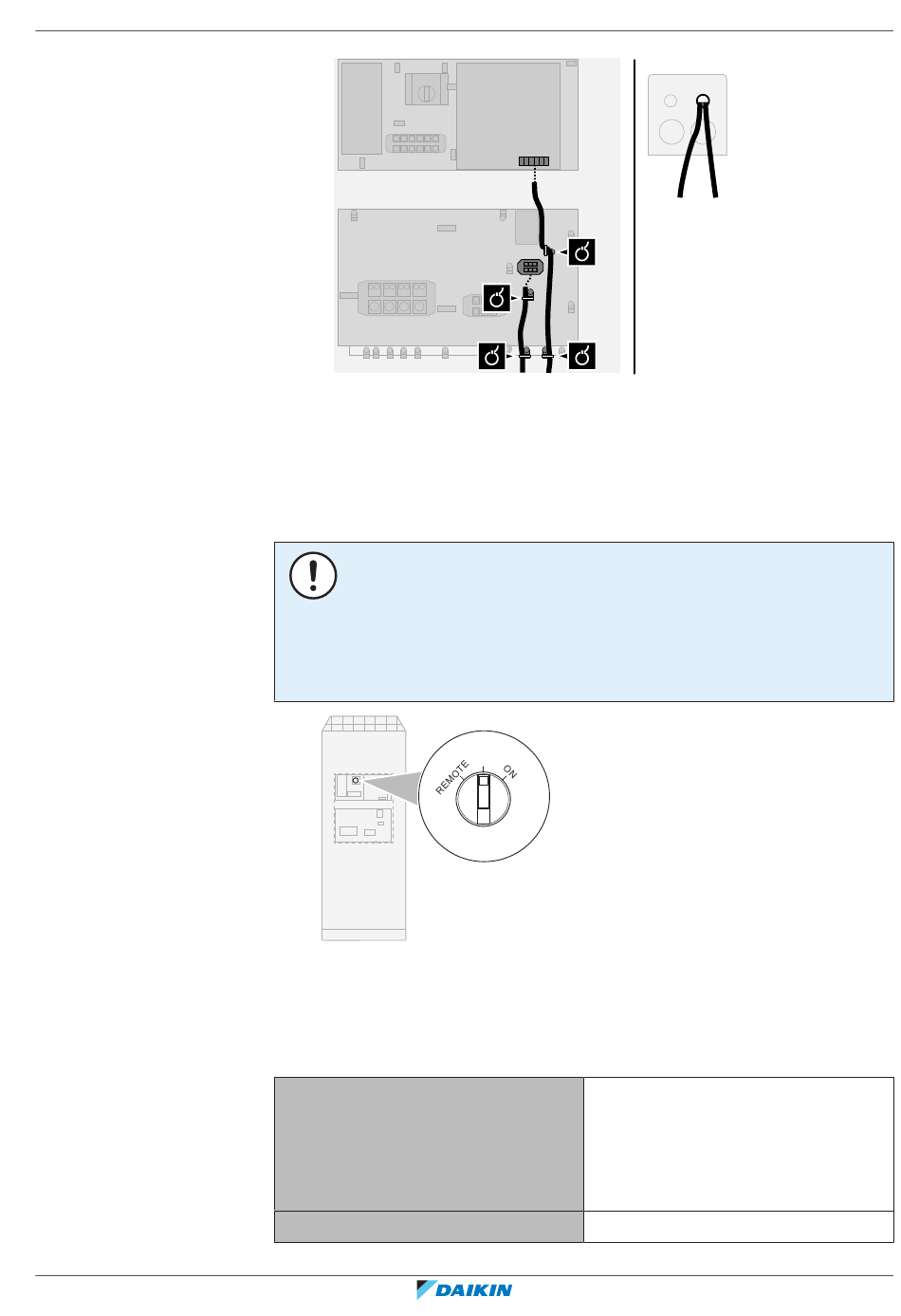

Détails – Câblage de transmission DIII
Voir "16.1.6 Spécifications des composants de câblage
Détails – Commutateur de fonctionnement à distance
REMARQUE
Commutateur de fonctionnement à distance. L'unité est équipée en usine d'un
commutateur de fonctionnement qui vous permet d'activer/désactiver l'unité. Si
vous voulez activer/désactiver à distance l'unité capacity up, un commutateur de
fonctionnement à distance est requis. Utilisez un contact libre de tension pour micro-
courant (≤1 mA, 12 V DC). Branchez à la construction X3M/1+2 de classe II et réglez
sur "Remote".
S1S Commutateur de fonctionnement réglé d'usine:
OFF: Unité arrêtée
ON: Unité en marche
Remote: Unité contrôlée (MARCHE/ARRÊT) par le commutateur de fonctionnement
à distance
Câblage du commutateur de fonctionnement à distance:
Câblage
Longueur maximale du câblage
X1M (A1P)
X3M
4
défoncer" [ 113].
OFF
S1S
N'utilisez que des câbles harmonisés à
double isolation et adaptés à la tension
16 Installation électrique
|
2
e
"16.1.3 Directives
4
standard" [ 117].
applicable.
Câble à 2 fils
0,75~1,25 mm²
130 m
Guide de référence de l'installateur et de l'utilisateur
123
