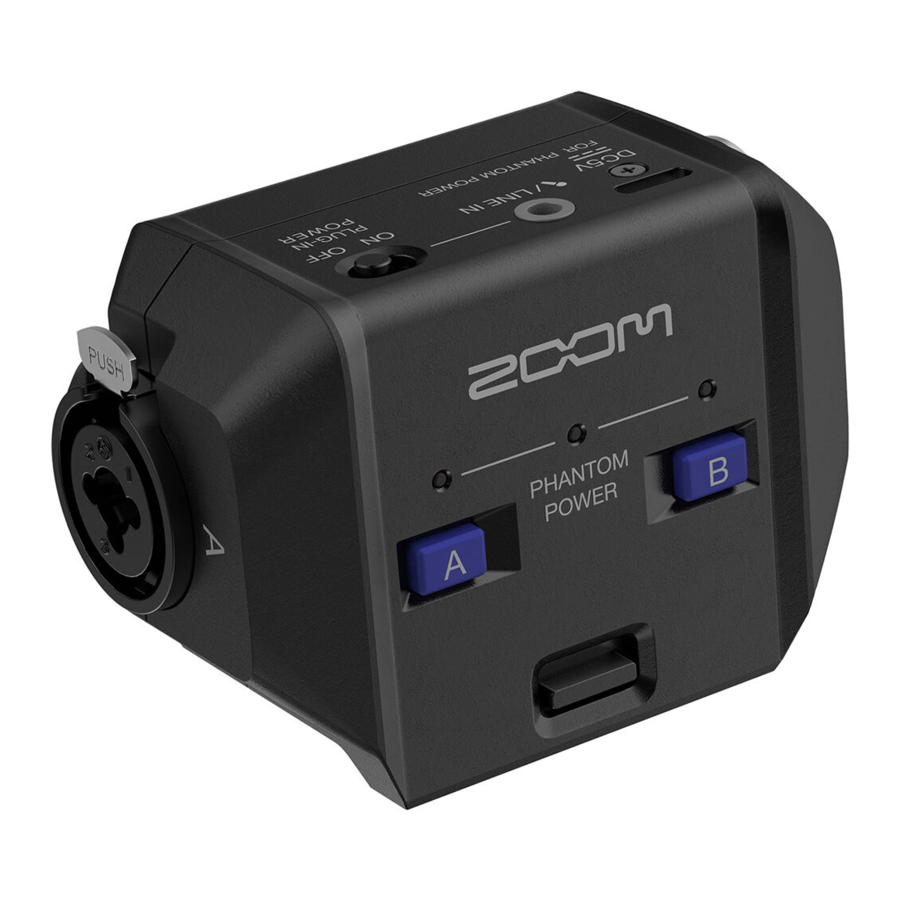

Manuel ZOOM EXH-6e
Caractéristiques
- Capsule ajoutant 2 prises d'entrée XLR/TRS verrouillables à l'enregistreur
- Le réglage du gain d'entrée est inutile, et des équipements allant des microphones aux appareils de niveau ligne peuvent être connectés
- L'alimentation fantôme est prise en charge, et des microphones à condensateur peuvent être utilisés
- Prise d'entrée mini-stéréo MIC/LINE également intégrée (prend en charge l'alimentation plug-in)
Fonctions des différentes parties
Prises INPUT A/B
Lors de la connexion d'appareils de niveau micro, utilisez les fiches XLR.
Lors de la connexion d'appareils de niveau ligne, utilisez les fiches TRS.
Pour déconnecter une fiche XLR, tirez-la tout en appuyant sur le bouton de déverrouillage.
Boutons INPUT A et B et indicateurs d'état
Appuyez sur un bouton INPUT A/B, son indicateur d'état s'allumera, pour activer cette prise d'entrée. (L'alimentation fantôme sera fournie si l'alimentation est connectée au port USB.) Consultez le manuel d'utilisation de l'enregistreur pour plus de détails.
Indicateur PHANTOM POWER
Il s'allumera lorsque l'alimentation sera connectée au port USB et que l'alimentation fantôme pourra être fournie.
Port USB (Type-C)
En connectant une batterie portable ou un adaptateur secteur ici, l'alimentation fantôme peut être fournie via les prises XLR INPUT A et B.
Prise MIC/LINE IN (mini-stéréo)
D'autres microphones et appareils peuvent être connectés ici.
Ceci prend également en charge les microphones utilisant l'alimentation plug-in.
Commutateur ON/OFF de l'alimentation PLUG-IN
Activez-le (position ON) lors de la connexion d'un microphone nécessitant une alimentation plug-in à la prise MIC/LINE.
Exemple de connexion
Lorsque vous connectez des microphones à condensateur et d'autres appareils nécessitant une alimentation fantôme, utilisez une alimentation externe.
Ne fournissez pas d'alimentation fantôme à des appareils qui ne sont pas compatibles. Cela pourrait endommager l'appareil.
Spécifications
- Prises INPUT A/B
Connecteurs : prises combo XLR/TRS (XLR : 2 HOT, TRS : TIP HOT)
Gain d'entrée : réglage inutile
Impédance d'entrée : 3,8 kΩ ou plus (MIC) / 39 kΩ ou plus (LINE)
Niveau d'entrée maximum : −4 dBu (MIC) / +16 dBu (LINE)
Alimentation fantôme : +48 V, 10 mA maximum par canal
Bruit d'entrée équivalent : −120 dBu ou moins (IHF-A) avec une entrée de 150Ω - Prise MIC/LINE
Connecteur : mini-prise stéréo
Gain d'entrée : réglage inutile
Impédance d'entrée : 2 kΩ ou plus - Dimensions
78,1 mm (L) × 56,7 mm (P) × 43,9 mm (H) - Poids
96 g
Avant d'utiliser cet enregistreur, vérifiez sa version de firmware et mettez-la à jour si nécessaire.
Les derniers fichiers de mise à jour se trouvent sur le site web de ZOOM (zoomcorp.com/help/exh-6e).
Pour plus de détails, consultez le guide de mise à jour du firmware.
