Manuel ZOOM H6essential

Fixation de la capsule micro XY (XYH-6e)

Retrait du capuchon du connecteur de la capsule micro

Fixation de la capsule micro XY (XYH-6e)

Fixez en faisant glisser jusqu'à entendre un clic.

Insertion de cartes microSD

Supports d'enregistrement pris en charge :
microSDHC : 4 Go – 32 Go
microSDXC : 64 Go – 1 To

Nous vous recommandons d'utiliser des cartes microSD dont le fonctionnement avec ce produit a été confirmé. Consultez le site web de ZOOM (zoomcorp.com) pour obtenir des informations sur les cartes microSD dont le fonctionnement avec cet appareil a été confirmé.

• Toujours éteindre l'appareil avant d'insérer ou de retirer une carte microSD.
• Pour retirer une carte microSD, poussez-la plus profondément dans la fente puis retirez-la.

Mise sous tension

L'alimentation peut également être fournie via le port USB (Type-C) en connectant une batterie portable disponible dans le commerce ou un adaptateur secteur dédié (AD-17).

Réglages lors de la première mise sous tension

Utilisez (select (sélectionner)) et (confirm/execute (confirmer/exécuter)) selon l'écran.

Réglage de l'accessibilité

Une fonction permettant d'activer le guidage audio et les bips sonores est incluse pour faciliter l'utilisation par les personnes malvoyantes.

Réglage de la langue

Appuyez sur pour revenir à l'écran précédent.

Réglage du format de date

L'année, le mois et le jour seront utilisés dans les noms de fichiers d'enregistrement dans l'ordre défini ici.

Réglages de la date et de l'heure

• Sélectionnez un élément de réglage et confirmez.

• Modifiez la valeur et confirmez.

• Après avoir réglé tous les éléments, sélectionnez "OK" (OK) pour terminer le réglage de la date et de l'heure.


Réglage du type de batterie

Nous vous recommandons d'effectuer des tests de carte SD sur les cartes microSD après les avoir achetées neuves ou utilisées avec un autre appareil.

Une fois les réglages terminés, l'écran d'accueil s'ouvrira.

Aperçu de l'écran d'accueil

Préparation à l'enregistrement avec le micro XY

Activation des pistes

L'indicateur s'allumera en rouge, indiquant qu'il est prêt à enregistrer.

Connexion d'un casque et réglage du volume

Réduction du bruit du vent et des plosives vocales

peut être enfoncé pour revenir rapidement à l'écran d'accueil (depuis la plupart des écrans).

Astuce pour améliorer la qualité sonore de l'enregistrement

Si le H6essential est placé directement sur une table, le son réfléchi peut interférer avec l'enregistrement et réduire la clarté. Nous recommandons d'utiliser un trépied, par exemple, pour l'éloigner de la table. Placer un mouchoir, par exemple, peut également être efficace pour réduire le son réfléchi par une table.

Préparation à l'enregistrement avec les entrées 1 à 4

Connexion de micros dynamiques/à condensateur

Activez l'alimentation fantôme pour les entrées auxquelles des micros à condensateur sont connectés.

Lorsque vous déconnectez une fiche XLR, tirez-la en appuyant sur sur le connecteur.

Connexion de micros sans fil

Si la prise de sortie du récepteur est une mini-jack stéréo, utilisez un adaptateur pour la conversion XLR.

Connexion de mélangeurs et d'autres équipements de niveau ligne

Utilisez un câble ou un adaptateur de sorte qu'une fiche TRS soit utilisée pour la connexion au H6essential.

Lorsqu'elles sont liées en stéréo, les pistes sont enregistrées comme un fichier stéréo avec la piste impaire sur L et la piste paire sur R.

Réglage du mixage de monitoring

Sélectionnez une piste et confirmez.

Réglez l'équilibre du monitoring et confirmez.
Appuyez sur pour revenir à l'écran d'accueil.

Enregistrement

1. L'indicateur s'allumera en rouge et l'enregistrement commencera.

2. Ceci met fin à l'enregistrement.


Faites glisser vers HOLD (Maintien) pendant l'enregistrement pour éviter les erreurs de manipulation.

Utilisation de l'écran d'enregistrement

MARK (Marque)	Ceci ajoute un marqueur pour le repérage pendant la lecture.
OUTPUT (Sortie)	Utilisez ceci pour régler le niveau de sortie ligne.
TRASH (Corbeille)	Ceci arrête l'enregistrement et déplace le fichier vers la corbeille.

Lecture des enregistrements

Ceci démarre la lecture.

Utilisation de l'écran de lecture

FILE LIST (Liste de fichiers)	Ceci ouvre l'écran LISTE DE FICHIERS.
AB REPEAT (Répétition A-B)	Utilisez ceci pour la lecture répétée d'une plage spécifiée (A–B).
OUTPUT (Sortie)	Utilisez ceci pour régler le niveau de sortie ligne. Utilisez ceci également pour normaliser l'audio et régler la vitesse de lecture.
EXPORT (Exporter)	Utilisez ceci pour convertir et exporter des fichiers.
TRASH (Corbeille)	Ceci déplace le fichier vers la corbeille.

Accéder à l'aide en ligne (code 2D)

Sélectionnez Help (Aide) dans le menu SYSTEM (Système) pour afficher un code 2D.
Scannez-le avec un smartphone pour accéder aux documents détaillés sur le produit.

zoomcorp.com/help/h6essential

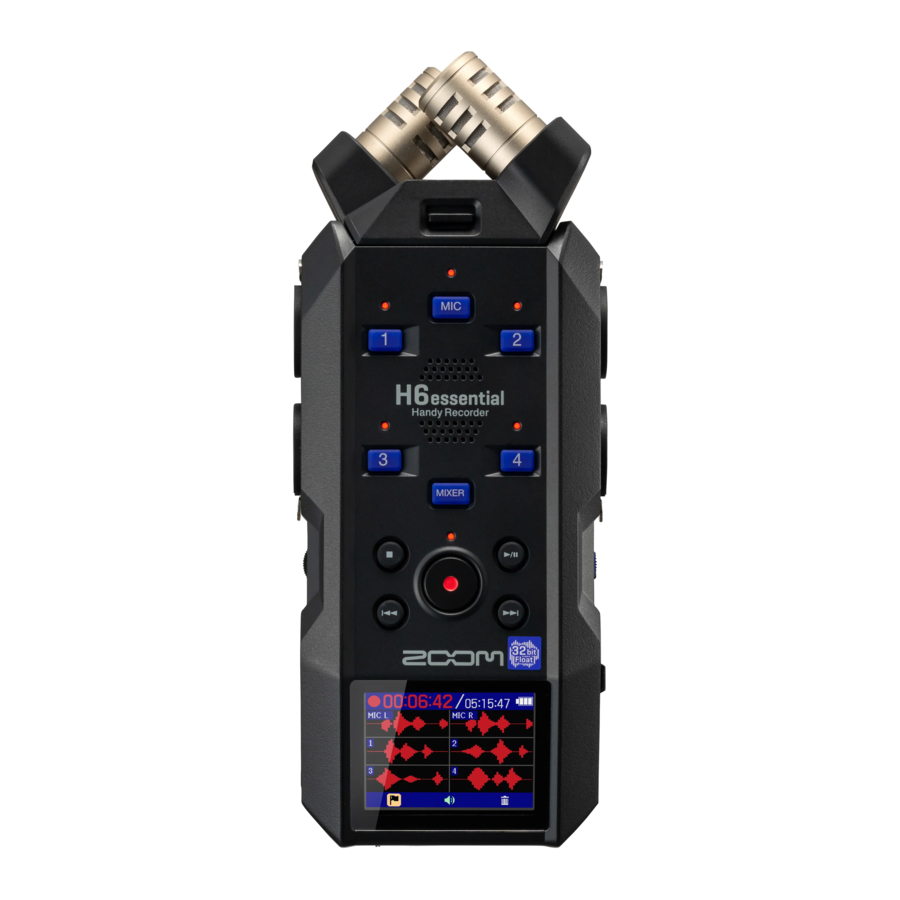

Fonctions des éléments

Dessus

Capsule micro (micro XY)
Ce micro stéréo est doté de deux microphones directionnels croisés. Ce micro peut enregistrer un son tridimensionnel avec une profondeur et une largeur naturelles.

Boutons de piste/Indicateur d'état
Appuyez sur un bouton de piste, l'allumant en rouge, pour activer cette piste pour l'enregistrement.

Haut-parleur
Le son est émis ici pendant la lecture de fichiers.

Bouton MIXER (Mélangeur)
Ceci ouvre l'écran du mélangeur.

Boutons de transport
Bouton STOP (Arrêt) : Ceci arrête l'enregistrement ou la lecture.
Bouton PLAY/PAUSE (Lecture/Pause) : Ceci démarre/met en pause la lecture des fichiers enregistrés.
Bouton REC (Enregistrement)/Indicateur : Ceci démarre l'enregistrement. L'indicateur s'allume pendant l'enregistrement.
Bouton REW (Retour rapide) : Ceci passe au fichier précédent. Appuyez et maintenez pour rechercher en arrière.
Bouton FF (Avance rapide) : Ceci passe au fichier suivant. Appuyez et maintenez pour rechercher en avant.

Écran
Ceci affiche divers types d'informations.

Côté gauche

Prises INPUT 1, INPUT 3
Connectez des microphones et des instruments à celles-ci. Celles-ci supportent les prises XLR et jack 6,35 mm (TRS).

Molette VOLUME
Utilisez ceci pour régler le volume de sortie du haut-parleur et des écouteurs.

Prise casque
Ceci peut émettre du son vers des écouteurs.

Port USB (Type-C)
Connectez-le à un ordinateur, un smartphone ou une tablette pour utiliser les fonctions de transfert de fichiers et d'interface audio.
Ceci prend en charge le fonctionnement sur l'alimentation du bus USB.
Utilisez un câble USB qui prend en charge le transfert de données.

Prise LINE OUT
Ceci émet le son vers un appareil connecté.

Côté droit

Emplacement pour carte microSD
Insérez une carte microSD ici.

Molette de sélection
Utilisez ceci pour sélectionner les éléments de menu.

Bouton ENTER (Entrée)
Appuyez sur ceci pour confirmer les éléments de menu.

Prises INPUT 2, INPUT 4
Connectez des microphones et des instruments à celles-ci. Celles-ci supportent les prises XLR et jack 6,35 mm (TRS).

Avant

Commutateur POWER (Alimentation)/HOLD (Maintien)
Utilisez ceci pour allumer/éteindre l'appareil et pour désactiver le fonctionnement des boutons.

Connecteur REMOTE (Télécommande)
Connectez un ZOOM BTA-1 ou un autre adaptateur dédié ici.
Ceci permet d'utiliser l'application H6essential Control pour smartphone/tablette pour contrôler le H6essential sans fil.

Dessous

Pas de vis pour trépied
Utilisez-les lors de la connexion d'un trépied.

Couvercle du compartiment des piles
Ouvrez ceci lors de l'installation et du retrait des piles AA.

Dépannage

Aucun son n'est émis ou le volume est très faible

• Vérifiez les connexions des écouteurs et de la sortie LINE OUT.
• Confirmez que le volume des écouteurs et le niveau de sortie ligne ne sont pas trop faibles.
• Vérifiez l'orientation du micro ou les réglages de volume de l'équipement connecté.
• Vérifiez les réglages de la table de mixage.

Le son monitoré est déformé

• Utilisez pour régler le volume.

« MIC INPUT OVERLOAD! » (Surcharge d'entrée micro !) ou « INPUT 1 (2/3/4) OVERLOAD! » (Surcharge d'entrée 1 (2/3/4) !) apparaît

• Le son d'entrée est trop fort. Augmentez la distance entre le micro et la source sonore.
• Le vent peut également provoquer l'entrée de bruits forts. Nous recommandons d'utiliser le réglage Lo Cut pour réduire le bruit si de l'air est soufflé directement sur un micro, par exemple, lors d'un enregistrement en extérieur ou lorsqu'un micro est proche de la bouche d'un orateur.

L'enregistrement n'est pas possible

• Confirmez que la carte microSD dispose d'espace libre.
• Confirmez qu'une carte microSD est correctement insérée dans l'emplacement pour carte.

Le son enregistré est fragmenté

• Testez la carte microSD. Consultez le manuel d'utilisation pour plus de détails.
• Utilisez le H6essential pour formater la carte microSD.
• Nous recommandons d'utiliser des cartes microSD dont le fonctionnement a été confirmé avec ce produit. Consultez le site web de ZOOM (zoomcorp.com) pour obtenir des informations sur les cartes microSD dont le fonctionnement avec cet appareil a été confirmé.

Non reconnu par l'ordinateur lorsqu'il est connecté

• Utilisez un câble USB qui prend en charge le transfert de données.

La date et l'heure sont fréquemment réinitialisées

• Si l'alimentation n'est pas fournie par un adaptateur secteur ou des piles pendant une longue période, les réglages de date et d'heure seront réinitialisés.
  Si l'écran de réglage de la date/heure apparaît au démarrage, réglez-les à nouveau.

Le fonctionnement n'est pas possible

• Confirmez que n'est pas réglé sur HOLD.
