Manuel du ZOOM H2essential

Insertion des cartes microSD

Supports d'enregistrement pris en charge :
Cartes mémoire microSDHC
Cartes mémoire microSDXC

Nous recommandons d'utiliser des cartes microSD dont la compatibilité avec ce produit a été confirmée. Consultez le site web de ZOOM (zoomcorp.com/help/h2essential) pour des informations sur les cartes microSD dont la compatibilité avec cet appareil a été confirmée.

• Éteignez toujours l'appareil avant d'insérer ou de retirer une carte microSD.
• Pour retirer une carte microSD, poussez-la plus profondément dans la fente, puis retirez-la.
  Faites attention à ne pas laisser la carte microSD sauter.

Mise sous tension

Appuyez et faites glisser vers le bas pour ouvrir

Lorsque vous utilisez des piles, suivez ces précautions pour éviter les fuites.

• N'utilisez pas de piles si leurs couvercles se détachent ou si leur extérieur est endommagé.

• Ne mélangez pas des piles de types différents ou fabriquées par des fabricants différents.

• N'utilisez pas de piles neuves et usagées ensemble.

• Retirez les piles déchargées dès que possible.
  Retirez les piles lorsque vous ne les utilisez pas pendant une longue période.


Un adaptateur secteur dédié (ZOOM AD-17) ou une batterie USB portable disponible dans le commerce peut également être utilisé.

Paramètres lors de la première mise sous tension

Paramètre d'accessibilité

Utilisez pour sélectionner un élément de réglage, et appuyez sur pour confirmer.

Une fonction permettant de régler le guidage audio et les signaux sonores est incluse pour aider les utilisateurs malvoyants.

Réglage de la langue

Utilisez pour sélectionner la langue et appuyez sur pour confirmer.

Réglage du format de date

L'année, le mois et le jour seront utilisés dans les noms de fichiers d'enregistrement dans l'ordre défini ici.

Réglages de la date et de l'heure

1. Sélectionnez un élément de réglage, et appuyez sur pour confirmer.

2. Changez la valeur, et appuyez sur pour confirmer.

3. Après avoir réglé tous les éléments, sélectionnez "OK" (OK) et appuyez sur pour terminer le réglage de la date et de l'heure.


Réglage du type de pile

Réglez correctement le type de pile utilisée afin que la quantité de charge restante de la pile puisse être affichée avec précision.

Nous recommandons d'exécuter des tests de carte SD sur les cartes microSD après les avoir achetées neuves ou utilisées avec un appareil différent.

Un test rapide peut vérifier les performances d'une carte microSD en peu de temps (environ 30 secondes), quelle que soit sa capacité. Un test complet vérifiera l'intégralité de la carte microSD, de sorte que le temps requis dépend de sa capacité (environ 15 heures pour 64 Go).

Une fois le réglage terminé, l'écran d'accueil (Home Screen) s'ouvrira.

Aperçu de l'écran d'accueil

Appuyez et maintenez lorsque l'écran d'accueil (Home Screen) est ouvert pour activer/désactiver immédiatement le son du guide.
Le bouton peut être pressé lorsque l'écran Menu (Menu Screen) ou l'écran Lecture (Playback Screen) est ouvert dans la plupart des états pour revenir rapidement à l'écran d'accueil (Home Screen).

Préparation à l'enregistrement

Connexion d'écouteurs et réglage du volume

Réglage de l'orientation d'enregistrement et du diagramme polaire du micro

Après avoir utilisé et pour régler l'orientation d'enregistrement, utilisez pour régler le diagramme polaire du micro.

Connexion de micros nécessitant une alimentation plug-in

La prise MIC/LINE IN (REAR) peut être utilisée pour l'enregistrement.

• Réglage de l'alimentation plug-in


Réduction du bruit du vent et des plosives vocales

Réglage du mix de monitoring

Ajustez la balance de monitoring et confirmez.

• Ces réglages n'affectent pas les niveaux des fichiers enregistrés.
  Ils affectent uniquement la lecture des fichiers enregistrés sur le H2essential.
• Les niveaux peuvent être réajustés avec la table de mixage pendant la lecture.

Enregistrement

Le voyant s'allumera en rouge et l'enregistrement commencera.

Appuyez sur à nouveau pour arrêter l'enregistrement.

Faites glisser vers HOLD (Maintien) pour éviter toute mauvaise manipulation pendant l'enregistrement.

Opérations pendant l'enregistrement

	Ceci ajoute un marqueur pour le repérage pendant la lecture.
	Ceci arrête l'enregistrement et déplace le fichier vers la corbeille.
	Ceci met en pause et reprend l'enregistrement. Des marqueurs sont ajoutés lorsque l'enregistrement est mis en pause.
	Ceci arrête l'enregistrement.

Lecture des enregistrements

Ceci démarre la lecture.

Opérations pendant la lecture

	Ouvrir l'écran de la liste de lecture, exporter des fichiers et utiliser la lecture en boucle A-B, par exemple.
	Déplacer la position de lecture du fichier en arrière/avant.
	Déplacer le fichier vers la corbeille.
	Arrêter la lecture.
	Accéder au fichier précédent, au début du fichier ou à la marque précédente. Appuyez et maintenez pour rechercher en arrière.
	Démarrer et mettre en pause la lecture.
	Accéder au fichier suivant ou à la marque suivante. Appuyez et maintenez pour rechercher en avant.

Accès à l'aide en ligne (code 2D)

Sélectionnez l'élément de menu Help (Aide) pour afficher un code 2D.
Scannez-le avec un smartphone pour accéder à des documents détaillés sur le produit.

zoomcorp.com/help/h2essential

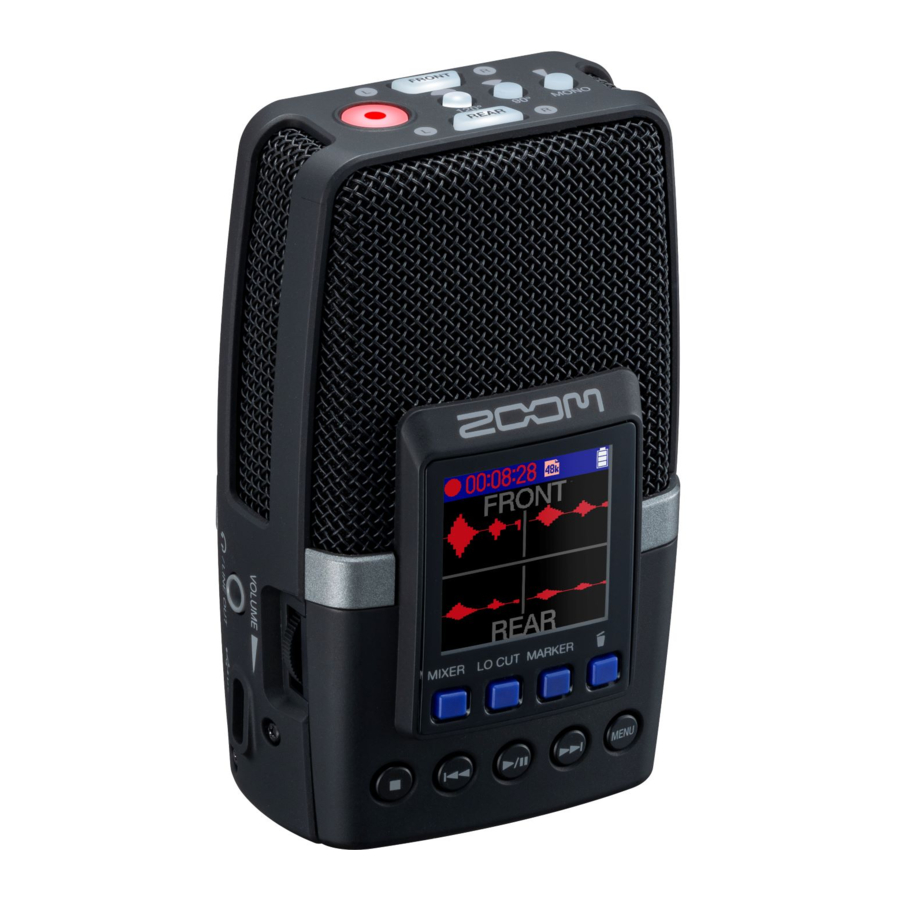

Fonctions des éléments

Arrière (côté écran)

Micros intégrés
Utilisant trois capsules micro, ce micro peut obtenir des diagrammes polaires hypercardioïde et stéréo MS (90°/120°) dans les directions avant et arrière.

Haut-parleur
Le son est émis ici pendant la lecture des fichiers.

Si des écouteurs sont connectés à la prise PHONE/LINE OUT, aucun son ne sera émis par le haut-parleur.

Écran
Ceci affiche divers types d'informations.

Boutons d'opération
Lorsque l'écran d'accueil est ouvert, utilisez-les pour ajuster la balance de monitoring, régler la fonction de coupe-bas, ajouter des marqueurs aux fichiers d'enregistrement et déplacer les fichiers vers la corbeille. Lorsque l'écran d'accueil n'est pas ouvert, ces boutons ont les fonctions indiquées par les icônes en bas de l'écran.

Bouton MENU (Menu)
Appuyez dessus pour ouvrir l'écran de menu.

Autres boutons

Bouton STOP (Arrêt)	Ceci arrête l'enregistrement et la lecture.
Bouton REW (Retour rapide)	Appuyez pendant la lecture ou en pause pour passer au fichier précédent, au début du fichier ou à la marque précédente. Appuyez et maintenez pour rechercher en arrière.
Bouton PLAY/PAUSE (Lecture/Pause)	Ceci démarre et met en pause la lecture des fichiers enregistrés.
Bouton FF (Avance rapide)	Appuyez pendant la lecture ou en pause pour passer au fichier suivant ou à la marque suivante. Appuyez et maintenez pour rechercher en avant.

Avant (côté batterie)

Cache de la batterie
Ouvrez-le lors de l'installation ou du retrait des piles AA.

Côté gauche

Molette VOLUME
Utilisez-la pour ajuster le volume de sortie du haut-parleur et des écouteurs.

Prise PHONE/LINE OUT
Ceci émet le son vers des écouteurs ou un appareil connecté.

Port USB (Type-C)
Connectez-le à un ordinateur, un smartphone ou une tablette pour utiliser les fonctions d'interface audio et de transfert de fichiers.
Ceci prend en charge l'alimentation par bus USB.
Utilisez un câble USB qui prend en charge le transfert de données.

Côté droit

Trou pour dragonne
Utilisez-le pour attacher une dragonne.

Interrupteur POWER/HOLD (Alimentation/Verrouillage)
Utilisez-le pour allumer/éteindre l'appareil et pour désactiver l'opération des boutons.

Prise MIC/LINE IN (ARRIÈRE)
Un micro externe ou un appareil de niveau ligne peut y être connecté et enregistré. Ceci prend également en charge les micros utilisant l'alimentation plug-in.

Connecteur REMOTE (Télécommande)
Connectez un ZOOM BTA-1 ou un autre adaptateur dédié ici. Ceci permet le contrôle sans fil du H2essential depuis un iPhone/iPad en utilisant l'application ZOOM Handy Control & Sync.

Dessus

Bouton REC (Enregistrement)
Ceci démarre l'enregistrement.
L'indicateur s'allume pendant l'enregistrement.

Bouton FRONT (Avant)
Appuyez dessus pour activer l'enregistrement vers l'avant. Le bouton FRONT (Avant) s'allumera lorsqu'il est activé.

Bouton REAR (Arrière)
Appuyez dessus pour activer l'enregistrement vers l'arrière. Le bouton REAR (Arrière) s'allumera lorsqu'il est activé.
Lorsqu'un micro externe est connecté à la prise MIC/LINE IN, l'enregistrement REAR (Arrière) ne peut pas être activé.

Boutons de sélection du diagramme polaire
Ceux-ci déterminent si les pistes sont enregistrées en mono ou en stéréo et la largeur stéréo.
Sélectionnez l'une des options suivantes. Le bouton sélectionné s'allumera.

• MONO : Mono (diagramme hypercardioïde)
• 90° : Stéréo (stéréo MS 90°)
• 120° : Stéréo (stéréo MS 120°)

Dessous

Pas de vis pour trépied
Utilisez-le pour le montage sur un trépied.

Logement pour carte microSD
Insérez une carte microSD ici.

Autres fonctions

Fonctions USB

Interface audio

Connecté à un ordinateur, un smartphone ou une tablette, il peut être utilisé comme interface audio 2 entrées/2 sorties ou 4 entrées/2 sorties.
Un pilote doit être installé pour se connecter aux ordinateurs Windows. Le dernier pilote peut être obtenu sur le site web de ZOOM (zoomcorp.com/help/h2essential).

Transfert de fichiers

En le connectant à un ordinateur, un smartphone ou une tablette, les fichiers sur la carte microSD peuvent être vérifiés et déplacés.

Contrôle sans fil depuis un iPhone/iPad

En connectant un BTA-1 ou un autre adaptateur sans fil dédié et en utilisant l'application ZOOM Handy Control & Sync, le H2essential peut être utilisé depuis un iPhone/iPad.

Dépannage

Aucun son n'est émis ou le volume est très faible

• Vérifiez les connexions des écouteurs et de la sortie LINE OUT.
• Vérifiez que le volume des écouteurs et le niveau de sortie ligne ne sont pas trop faibles.
• Vérifiez l'orientation du micro ou le réglage du volume de l'équipement connecté.
• Vérifiez les réglages de la table de mixage.

Le son surveillé est distordu

• Utilisez pour régler le volume.
• Vérifiez les réglages de la table de mixage.

"INPUT OVERLOAD!" (Surcharge d'entrée !) apparaît

• Le son d'entrée est trop fort. Augmentez la distance entre le micro et la source sonore.
• Le vent peut également provoquer l'enregistrement de bruits forts. Nous recommandons d'utiliser le réglage Lo Cut pour réduire le bruit si de l'air est soufflé directement sur le micro, par exemple lors d'un enregistrement en extérieur ou lorsque le micro est près de la bouche d'un orateur.

L'enregistrement est impossible

• Vérifiez que la carte microSD dispose d'un espace libre.
• Vérifiez qu'une carte microSD est correctement insérée dans le logement de carte.

Le son enregistré est haché

• Testez la carte microSD.
• Consultez le manuel d'utilisation pour plus de détails.
• Utilisez le H2essential pour formater la carte microSD. Nous recommandons d'utiliser des cartes microSD dont le fonctionnement avec ce produit a été confirmé. Consultez le site web de ZOOM (zoomcorp.com/help/h2essential) pour des informations sur les cartes microSD dont le fonctionnement avec cet appareil a été confirmé.

Non reconnu par l'ordinateur lorsqu'il est connecté

• Utilisez un câble USB qui prend en charge le transfert de données.

La date et l'heure sont fréquemment réinitialisées

• Si l'appareil n'est pas alimenté par un adaptateur secteur ou des piles pendant une longue période, les réglages de date et d'heure seront réinitialisés.
  Si l'écran de réglage de la date et de l'heure apparaît au démarrage, réglez-les à nouveau.

L'utilisation est impossible

• Vérifiez que n'est pas réglé sur HOLD.
