6. Operate
Cela est disponible pour tous les niveaux d'accès.
« Operate » peut servir à contrôler et suivre le moteur et l'OJ DV relié.
Quand la fonction « Protocol control » (commande du protocole) est utilisée, seul l'OJ-DV-PC-tool peut être connecté à l'OJ
DV. Les autres appareils utilisant l'interface pour contrôler l'OJ DV doivent être déconnectés.
L'onglet « Operate » peut servir à suivre le fonctionnement normal de DV en cas de commande analogique. Pour passer outre
et prendre le contrôle du DV, la commande de vitesse doit être modifiée et réglée sur Autodetect ou Modbus.
La partie en haut à gauche de l'écran permet de contrôler l'OJ DV connecté.
Quand la fonction « Speed control » est réglée sur le protocole Modbus ou Autodetect, il est possible d'utiliser le DV connecté
via l'OJ-DV-PC-Tool.
On peut démarrer et arrêter le DV connecté en cliquant sur l'icône de démarrage en vert qui devient alors une icône d'arrêt en
rouge.
Le réglage de la vitesse se situe entre la valeur (tr/min ou Hz) minimale et maximale, en fonction du type de moteur relié. Pour
ce faire, il faut saisir une valeur dans l'encadré qui se trouve juste au-dessus de l'icône Start/Stop ou en utilisant le curseur. La
vitesse est visible sous la forme d'un pourcentage sur le cadran 0 % = vitesse minimale définie.

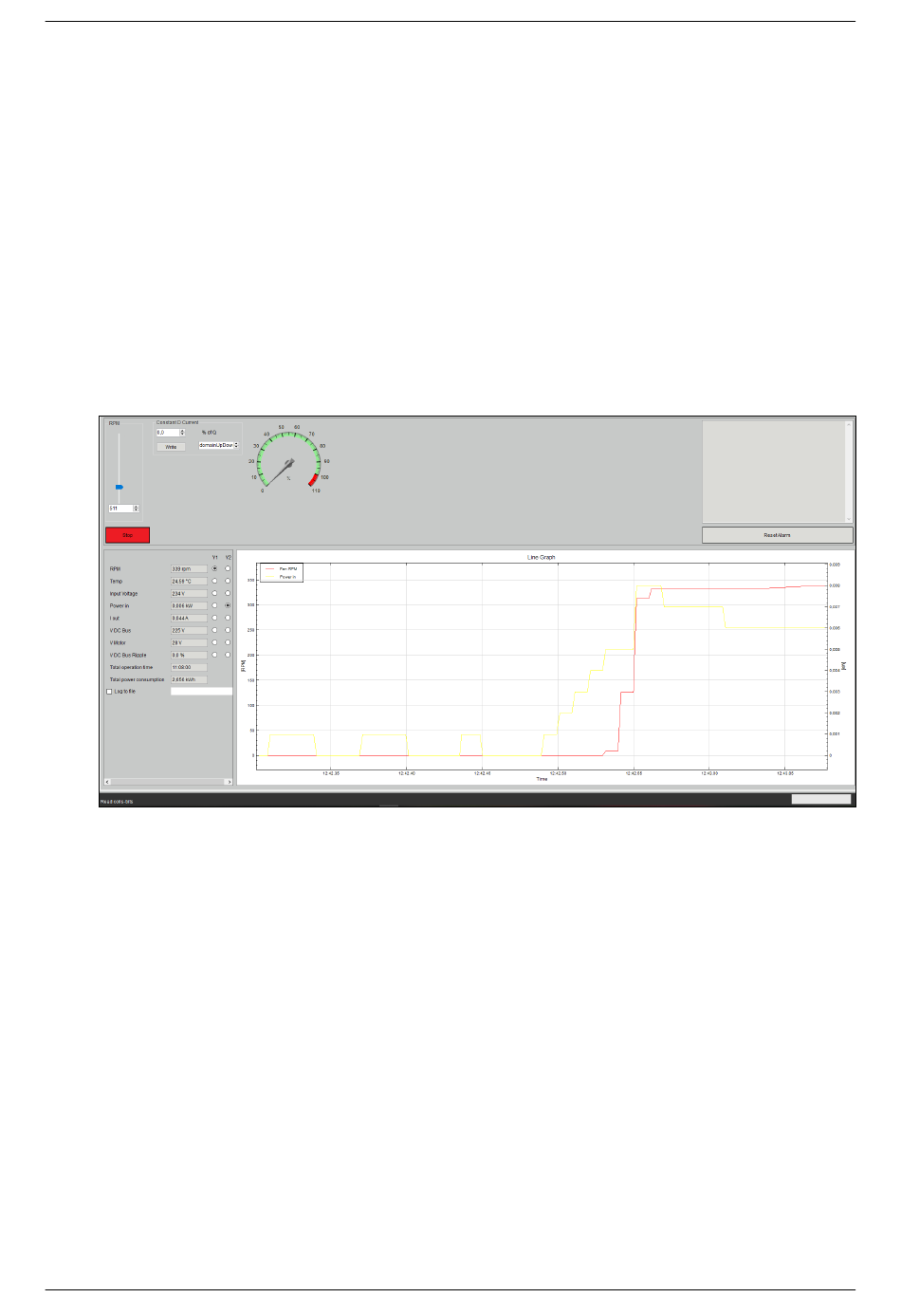

Fig.7
L'encadré situé dans le coin en haut à droite indique quand une alarme a été donnée. Pour réinitialiser l'alarme, cliquez sur
l'encadré « Reset Alarm ».
La partie inférieure de l'écran affiche les paramètres réels de fonctionnement pour l'OJ DV connecté.
• Vitesse réelle (tr/min ou Hz)
• Température d'entraînement interne
• Tension d'alimentation
• Courant moteur
• Puissance d'entrée
• Tension liaison à tension continue
• Tension d'ondulation liaison à tension continue
• Temps de fonctionnement total
• Consommation d'énergie totale
On peut choisir les deux axes Y (Y1 et Y2) des graphiques linéaires en cliquant sur les cercles à côté des paramètres de
fonctionnement.
