OJ Electronics RHX 2M Manuel D'instructions

OJ Electronics RHX 2M Manuel D'instructions

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel

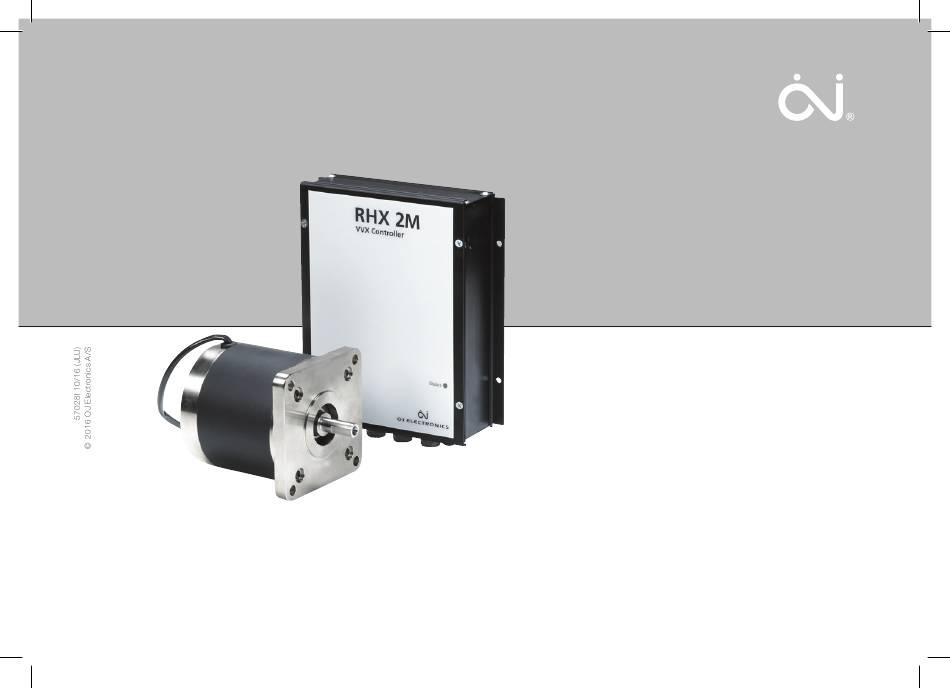

Type RHX2M
INSTRUCTIONS
• Svenska
• Norsk
• Dansk
• English
• Deutsch
• Français
• Русский

Publicité

loading

Manuels Connexes pour OJ Electronics RHX 2M

Sommaire des Matières pour OJ Electronics RHX 2M

  • Page 1 Type RHX2M INSTRUCTIONS • Svenska • Norsk • Dansk • English • Deutsch • Français • Русский...
  • Page 2 Norsk ......................9 - 14 Dansk ......................15 - 20 English ......................21 - 26 Deutsch ......................27 - 32 Français ....................... 33 - 38 Русский ......................39 - 45 ILLUSTRATIONS Illustrations ....................46 - 50 © 2016 OJ Electronics A/S...
  • Page 3 Stegmotorstyrningen ska placeras där luften fritt kan passera över kylflänsarna, och Modbus 0-10 V DC IP54 helst med förskruvningarna neråt. Styrningen ska monteras med hjälp av de fyra monteringshålen i styrningens sidor. Se fig. 1. © 2016 OJ Electronics A/S...
  • Page 4 Omgivningstemperatur förvaring ....... . .-20/+60 °C © 2016 OJ Electronics A/S...
  • Page 5 1:40 och maximal hastighet 150 min-1 motsvarar det att rotorn vrider sig 22,5 grader. DRIFT Statusljus vid normal drift Statusljuset i fronten på RHX2M kan ha 3 olika färger samt lysa konstant eller blinka. • Gult ljus: RHX2M är OK och motorn står stilla. © 2016 OJ Electronics A/S...
  • Page 6 1 stoppbit och ingen paritet. Modbuskontakterna A och B är parallellkopplade 3=RHX2-16M (6 Nm) internt i RHX2M och kan användas för vidarekoppling. Programversion. 100 = Version 1.00. SoftwareVer 9999 Versionen ändras varje gång programva- ran uppdateras. © 2016 OJ Electronics A/S...
  • Page 7 (rotationsvakten är alltid aktiv vid Modbus- 0=normal styrning) inte kommer några pulser upprepas sekvensen totalt 3 gånger. Därefter utlöses 1 = Underspänningslarm Larm vid låg rotationsvaktlarm. 0=normal 230 V matningsspänning Rotationsvaktlarm stängs av med minst 1 sekunds kortslutning mellan rotationsvak- © 2016 OJ Electronics A/S...
  • Page 8 10 och 11, eller med ett Modbus kommando. Typiska orsaker till rota- CE-MÄRKNING tionsvaktlarm är en defekt drivrem eller felaktigt rotormoment (se ”Motorn bullrar”), OJ Electronics A/S intygar under ansvar att denna produkt uppfyller följande Rådets vilket ofta förekommer vid maximalt luftflöde genom rotorn. direktiv:...
  • Page 9 Skrittmotorstyring RHX2M-1612 Modbuss 0-10 V DC IP54 Skrittmotorstyringen må plasseres slik at det er fri luftpassasje ved kjøleribbene og helst med niplene ned. Styringen festes vha. de fire montasjehullene i styringens sider, se fig. 1. © 2016 OJ Electronics A/S...
  • Page 10 Kapslingsklasse ..........IP54 © 2016 OJ Electronics A/S...
  • Page 11 Motorrotasjon ClockWise (CW) og CounterCloc Wise (CCW) innstilles ved hjelp av RHX2M kan styres enten vha. 0-10 V signal eller Modbuss, se flg. særskilte avsnitt. DIP-switch (se fig. 2). Tilpassing av styringen foregår vha. DIP-switcher, endring av innstillingene utføres kun når motoren er stoppet. © 2016 OJ Electronics A/S...
  • Page 12 Input Registers (04) Adr. Beskr. Min. Maks. Kommentar Valgt motortype på DIP-switch. 1=RHX2- 12M (2 Nm) VVX_Type 2=RHX2-14M (4 Nm) 3=RHX2-16M (6 Nm) Programvareversjon. 100=Versjon 1.00. SoftwareVer 9999 Versjonen endres hver gang programva- ren oppdateres. © 2016 OJ Electronics A/S...
  • Page 13 0 rpm. Deretter økes turtallet igjen opp til settpunktet. Hvis det stadig 1=Underspenningsalarm, Alarm ved lav ikke mottas pulser, gjentas sekvensen i alt 3 ganger, og deretter utløses rotasjons- 0=normal 230 V matespenning vaktalarm. © 2016 OJ Electronics A/S...
  • Page 14 Rotasjonsvaktalarm tilbakestilles ved min. 1 sekunds kortslutning av rotasjonsvakt CE-MERKING klemmene 10-11, eller via en Modbuss-kommando. Typiske årsaker til rotasjons- OJ Electronics A/S erklærer herved at produktet samsvarer med følgende Europa- vaktalarm er defekt drivreim, eller feil rotormoment (se ”Motor støyer”), hvilket ofte parlamentsdirektiver: viser seg ved maks.
  • Page 15 Fig. 8: 0-10V styring løsninger som f.eks. OJ Air2 fra OJ Electronics. Fig. 9: Kompensation for ulineær varmeoverførsel Stepmotoren styres i microstep med sinus formet konstantstrøm, for at sikre motor- Fig.
  • Page 16 Kapsling ............IP54 © 2016 OJ Electronics A/S...
  • Page 17 RHX2M kan styres enten vha. 0-10 V signal eller Modbus, se flg. særskilte afsnit. DIP switch (se fig. 2) Tilpasning af styringen foregår vha. DIP switche, ændring af indstillingerne eksekve- res kun når motoren står i stop. © 2016 OJ Electronics A/S...
  • Page 18 Kommentar Valgt motortype på DIP switch. 1=RHX2-12M (2Nm) VVX_Type 2=RHX2-14M (4Nm) 3=RHX2-16M (6Nm) Software version. 100=Vers. 1.00. SoftwareVer 9999 Versionen ændres hver gang software opdateres. 20000 = InternTemp 0=0°C Temperatur intern i RHX2 styring. 200.00°C © 2016 OJ Electronics A/S...
  • Page 19 10-11, eller via en Modbus kommando. Typiske årsager til rotationsvagt 1=Overstrøms alarm, Alarm ved for høj alarm er defekt drivrem, eller forkert rotormoment (se ”Motor støjer”), hvilket ofte 0=normal strøm i motor viser sig ved max. luft mængde igennem rotoren. © 2016 OJ Electronics A/S...
  • Page 20 RHX2M MOTOR STØJER & TRÆKKER USTABILT CE MÆRKNING Motortype OJ Electronics A/S erklærer under ansvar, at produktet opfylder følgende af Europa DIP switch til motortype (se fig. 2) er indstillet forkert, eller stepmotoren er forkert. Parlamentets direktiver: 2011/65/EU RoHS Directive Rotor justering EUROPA-PARLAMENTETS OG RÅDETS DIREKTIV 2011/65/EU...
  • Page 21 VVX controller and motor 4 Nm RHX2M-1412 Modbus 0-10 V DC IP54 VVX controller and motor 6 Nm INSTALLATION RHX2M-1612 Modbus 0-10 V DC IP54 RHX2M is designed to be installed inside the heat exchanger housing. © 2016 OJ Electronics A/S...
  • Page 22 Weight ............1.6 kg © 2016 OJ Electronics A/S...
  • Page 23 2). • Yellow light: RHX2M is OK, motor stopped. If the function is activated, a rotation guard must be correctly installed and provide • Yellow flash: Motor running in purging mode. © 2016 OJ Electronics A/S...
  • Page 24 The Modbus ports A and B are connected in parallel within the RHX2M unit, and 3=RHX2-16M (6 Nm) can be used for ongoing loops. Software version. 100=Version 1.00. SoftwareVer 9999 Version is changed whenever software is updated. © 2016 OJ Electronics A/S...
  • Page 25 (10-11) for five seconds or via Modbus. Alarm due to lacking signal from rotation guard 1=Rotation alarm, (rotation guard is always active with Modbus Rotation guard alarm 0=normal control) The rotation guard input is monitored whenever the RHX2M controller starts the © 2016 OJ Electronics A/S...
  • Page 26 (see “Motor is OJ Electronics A/S hereby declares under sole responsibility that the product com- noisy”), a problem that occurs most often at max. air quantity through the rotor.
  • Page 27 Kopplung an eine herkömmliche Lüftungsautomatik als Abb. 10 Modbus Anschlüsse auch für modernere Lösungen, wie z. B. OJ Air2 von OJ Electronics. Abb. 11: Elektrische Anschlüsse Rotorguard Der Schrittmotor wird in Mikroschritten mit sinusförmigen Konstantstromsignalen gesteuert, um eine Motorwellenrotation mit gleichmäßigem Moment im gesamten...
  • Page 28 Gewicht ............1,6 kg erreichen und gleichzeitig die Kräfte auf einen gemäß der max. Radialabelastung des © 2016 OJ Electronics A/S...
  • Page 29 Die Drehwächterfunktion kann mittels DIP-Schalter zu- und abgeschaltet werden, siehe • Gelb konstant: RHX2M ist OK und der Motor gestoppt. Abb. 2. • Gelb blinkend: Motor läuft im Reinigungsbetrieb Wenn die Funktion zugeschaltet ist muss ein Drehwächter montiert sein, der einen © 2016 OJ Electronics A/S...
  • Page 30 RHX2M hat die Adresse 0x4F (79) und das Kommunikationsprotokoll: 38,4 KB, 1 Start-, 8 Daten-, 1 Stoppbit und keine Parität. Die Modbusstecker A und B sind intern in RHX2M parallel verbunden, und können zur Weiterschleifung benutzt werden. © 2016 OJ Electronics A/S...
  • Page 31 Voreinstellungen 0, darf nicht verändert werden Der allgemeine Alarm lässt sich auch durch länger als 5 Sekunden dauerndes Kurzsch- 0=ClockWise (CW), Legt die Drehrichtung ließen der Drehwächterklemmen 10-11 oder über den Modbus abstellen. 1=CounterClockWise des Motors fest (CCW) © 2016 OJ Electronics A/S...
  • Page 32 Sequenz insgesamt dreimal wiederholt, wonach Drehwächteralarm CE-KENNZEICHNUNG ausgelöst wird. Der Drehwächteralarm lässt sich durch min. 1 Sekunde langes OJ Electronics A/S erklärt hiermit in alleiniger Verantwortung, dass das Produkt mit Kurzschließen der Drehwächterklemmen 10-11 oder über ein Modbus-Kommando den folgenden Europäischen Parlaments Richtlinien übereinstimmt: abstellen.
  • Page 33 VVX, contrôleur et moteur 4 Nm RHX2M-1412 Modbus 0-10 V CC IP54 VVX, contrôleur et moteur 6 Nm INSTALLATION RHX2M-1612 Modbus 0-10 V CC IP54 Le RHX2M est conçu pour être installé à l’intérieur du bâti de l’échangeur de chaleur. © 2016 OJ Electronics A/S...
  • Page 34 Poids ..............1,6 kg © 2016 OJ Electronics A/S...
  • Page 35 • Lumière jaune : Le RHX2M est OK, moteur à l’arrêt. nir une impulsion pour chaque tour du rotor. Le contrôleur de rotation active une alarme • Jaune clignotant: Moteur en marche en mode purge. si le rotor ne tourne pas à cause d’un défaut. © 2016 OJ Electronics A/S...
  • Page 36 KB, 1 démarrage, 8 données, 1 bit d’arrêt et pas de parité. Les ports A et B du Modbus sont raccordés en parallèle dans l’unité RHX2M et peuvent être utilisés pour des boucles continues. Holding Registers (03) Adr. Descr. Min. Max. Commentaires © 2016 OJ Electronics A/S...
  • Page 37 Le 0 par défaut ne doit pas être changé ou si la tension d’alimentation 230 V manque. Adresse Description Commentaires Alarme générale Peut être activée par une haute/faible tension ou une haute température. Les alarmes géné- © 2016 OJ Electronics A/S...
  • Page 38 OJ Electronics A/S déclare par la présente sous son unique responsabilité que le produit Les alarmes du contrôleur de rotation peuvent être réarmées en court-circuitant les bornes est conforme aux directives suivantes du Parlement européen :...
  • Page 39 VVX контроллер и двигатель 6 Н/м установлено в соответствии с данным руководством по монтажу и уста- RHX2M-1612 Modbus = 0-10 В, IP54 новке, а также в соответствии со всеми современными требованиями. Если изделие было каким-то образом повреждено, например, при тран- © 2016 OJ Electronics A/S...
  • Page 40 ........напряжение до +10 В) цифровой вход © 2016 OJ Electronics A/S...
  • Page 41 Вес двигателя ..........3.6 кг лена при помощи DIP-переключателя (см. Рис. 2). © 2016 OJ Electronics A/S...
  • Page 42 300= StartTime увеличенным StartIout. По умолчанию сек. 300 сек. 20 сек. Тестовая кнопка Не Если нажата тестовая кнопка «максимальная скорость» (см. Рис. 2), сигнал используется управления 0-10 В автоматически повышается до значения 10 В, увеличивая © 2016 OJ Electronics A/S...
  • Page 43 высокого напряжения 230 В 60000= 0= норма Iout 0=0 A Реальный выходной ток на двигателе. 6.000 A 1=авария, большой Аварийный сигнал из-за 200= ток, Power 0=0 Вт Реальная выходная мощность двигателя. большого тока двигателя 200 Вт 0= норма © 2016 OJ Electronics A/S...
  • Page 44 Помогите предотвратить загрязнение окружающей среды, утилизируя упа- Вход датчика вращения контролируется при каждом запуске двигателя ковку и ненужную продукцию соответствующим образом. контроллером RHX2M. Если импульсов от датчика нет после того, как двигатель совершит 50 оборотов, скорость двигателя снижается до 0 об/ © 2016 OJ Electronics A/S...
  • Page 45 Само изделие, следовательно, во всех отношениях не соответствует требо- oj@ojelectronics.com · www.ojelectronics.com ваниям этой директивы. МАРКИРОВКА CE OJ Electronics A/S с исключительной ответственностью заявляет, что изде- лие соответствует следующим директивам Европейского парламента: Директива 2011/65/ЕС RoHS ДИРЕКТИВА 2011/65/ЕС ЕВРОПЕЙСКОГО ПАРЛАМЕНТА И СОВЕТА...
  • Page 46 Illustrations RHX2M Fig. 1 Mechanical dimensions of stepmotor controller © 2016 OJ Electronics A/S...
  • Page 47 RHX2-16M Modbus Modbus A- A+ B- B+ 7 8 9 10 11 12 13 14 15 16 17 Mainline Alarm 230VAC Relay 4 and 6 closed on alarm or on 230V supply Stepmotor RHX2-1xM RHX2M © 2016 OJ Electronics A/S...
  • Page 48 Illustrations RHX2M Fig. 3 Rotation guard installation Fig. 4 Mechanical dimensions of stepmotor Fig. 5 Example of mounting plate © 2016 OJ Electronics A/S...
  • Page 49 2150 10,2 19,5 2400 10,0 20,0 2650 10,6 18,9 RHX2M-1612 2900 10,3 19,3 3200 10,0 20,0 3500 20,6 Required rotor torque depends on actual types and drive belt. Larger motor models/smaller pulleys might be required. © 2016 OJ Electronics A/S...
  • Page 50 1200 10,0 20,0 1350 10,0 15,0 1500 12,0 16,7 1700 10,6 18,9 1900 15,8 RHX2M-1412 2000 12,0 16,7 2150 11,2 17,9 2400 10,0 20,0 2650 15,6 RHX2M-1612 2900 11,7 17,1 3200 10,6 18,8 3500 20,6 © 2016 OJ Electronics A/S...
  • Page 51 Illustrations RHX2M Fig. 8 0-10 V control Fig. 9 Compensation for non-linear heat transfer Fig. 10 Modbus connections Fig. 11 Electrical connections Rotorguard © 2010 OJ Electronics A/S © 2016 OJ Electronics A/S...
  • Page 52 OJ ELECTRONICS A/S Stenager 13B · DK-6400 Sønderborg Tel. +45 73 12 13 14 · Fax +45 73 12 13 13 oj@ojelectronics.com · www.ojelectronics.com...
