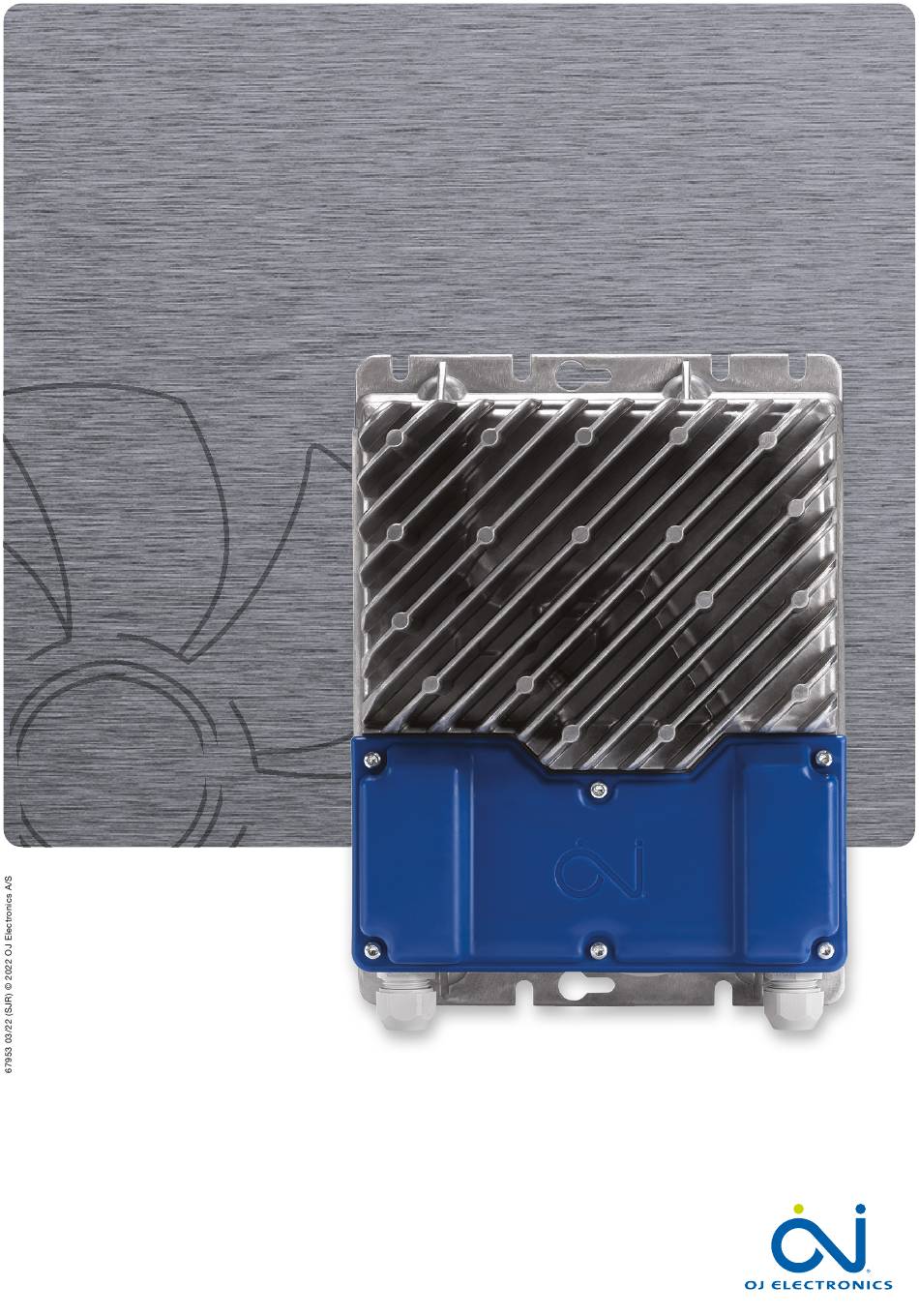

- Page 1 INSTRUCTIONS OJ-DV-PC-Tool OJ Drives ® UN PROGRAMME DE COMMANDES DÉDIÉ AUX SOLUTIONS DE VENTILATION...
- Page 2 Le fabricant ne peut en aucun cas être tenu pour responsable des erreurs dans la documentation. Le fabricant se réserve le droit d’apporter des modifications sans préavis. Le contenu peut varier en fonction des logiciels et/ou des configurations. © 2022 OJ Electronics A/S...
- Page 3 • Branchez le câble RS-485 au connecteur RJ12 « B » ou aux bornes à ressort marquées « A », « B » et « GND ». Il s’agit d’une connexion point à point (entre le PC et le dispositif de commande « drive ») au moyen d’un protocole Modbus © 2022 OJ Electronics A/S...
- Page 4 Pour installer le niveau d’accès supérieur, placez le fichier de niveau d’accès sur le disque dur local, fermez le programme OJ- DV-PC-Tool, cliquez droit sur le fichier de niveau d’accès et cliquez sur « merge » (fusionner) , puis suivez les instructions. L’OJ-DV-PC-Tool sera mis à niveau pendant le redémarrage. © 2022 OJ Electronics A/S...
- Page 5 OJ Default, Alternative Modbus OJ Default, BACnet OJ Default, Alternative Modbus, BACnet Ces réglages permettent d’utiliser des paramètres de communication alternatifs avec la possibilité d’utiliser la communication Modbus par défaut si nécessaire. © 2022 OJ Electronics A/S...
- Page 6 MAC: ID d’objet Device Object ID: 0 du dispositif Max Master: Maître max Fig.5 OJ Default, Alternative Modbus, BACnet Fig.6 Il est également possible de définir une adresse BACnet et Modbus alternative en même temps. © 2022 OJ Electronics A/S...
- Page 7 • Tension d’ondulation liaison à tension continue • Temps de fonctionnement total • Consommation d’énergie totale On peut choisir les deux axes Y (Y1 et Y2) des graphiques linéaires en cliquant sur les cercles à côté des paramètres de fonctionnement. © 2022 OJ Electronics A/S...
- Page 8 Si possible, créez un log de l’OJ DV connecté au moteur et au ventilateur jusqu’à ce que l’erreur se produise ou pendant un temps de fonctionnement de 20 minutes au moins. Le fichier log peut ensuite servir à documenter les problèmes potentiels et à valider les solutions possibles. Pour arrêter le log, cochez la case. Fig.8a © 2022 OJ Electronics A/S...
- Page 9 DV : Taille « Drive » Type « Drive » H1/H1x Appuyez sur « Set » après avoir choisi le « Drive type », puis attendez dix secondes avant de poursuivre la configuration de l’OJ DV. © 2022 OJ Electronics A/S...
- Page 10 Modbus ou BACnet MS/TP. Cette fonction est automatiquement réinitialisée au redémarrage de l’OJ DV. ² Les variants Motor et Fan sont générés via le ConfigGenerator. L’OJ DV peut stocker jusqu’à 40 variants motor et fan ³ Pas disponible dans User access level © 2022 OJ Electronics A/S...
- Page 11 La sortie est contrôlée de façon externe via Modbus Coil Stat 24 Alarm indication on first occurrence Activée à la première occurrence et pas après le nombre de tentatives Alarm indicator (Alarm = Low) Activée lors de l’alarme « arrêt interne » © 2022 OJ Electronics A/S...
- Page 12 à la température de fonctionnement interne de l’OJ DV. Firmware & Config La fonction Firmware & Config sert à mettre à jour le micrologiciel MOC, AOC, HMI et la configuration moteur, ventilateur, utilisateur. Fig.15 © 2022 OJ Electronics A/S...
- Page 13 Après connexion à l’OJ DV, la version qui correspond à l’OJ DV connecté s’affichera dans la version du dispositif de commande « Drive ». Si cette information ne s’affiche pas automatiquement, cliquez sur l’icône Update. Le micrologiciel pour l’OJ DV peut être téléchargé sur le site Web OJ Electronics Customer Login. AOC and MOC Firmware update.
- Page 14 • Fan Config Version • IOM SW Version • User Config Variant • User Config Version • BACnet Software Version Le type de produit, le numéro de série et toute alarme active s’affichent sur la droite de l’écran. © 2022 OJ Electronics A/S...
- Page 15 Cliquez sur « OK ». Cela permettra de préinstaller quelques-unes des valeurs utilisées par l’OJ DV choisi Saisissez les valeurs pour le moteur et les ventilateurs à partir des fiches techniques fournies par le fabricant. © 2022 OJ Electronics A/S...
- Page 16 « Open file » permet à l’utilisateur de voir les fichiers Motor Config File (mcf) et Fan Config File (fcf), sauvegardés sur l’ordinateur, comme les valeurs originales dans le ConfigGenerator. « Get from Drive » permet à l’utilisateur de voir les fichiers mcf et fcf choisis qui sont actuellement en cours d’exécution dans l’OJ DV connecté. © 2022 OJ Electronics A/S...
- Page 17 OJ Electronics A/S Stenager 13B • DK-6400 Sønderborg Tél. : +45 73 12 13 14 • Fax : +45 73 12 13 13 oj@ojelectronics.com • www.ojelectronics.com Il s’agit d’une marque de commerce déposée appartenant à OJ Electronics A/S · © 2022 OJ Electronics A/S...
