INSTRUCTIONS OJ-DV-PC-Tool
7.2

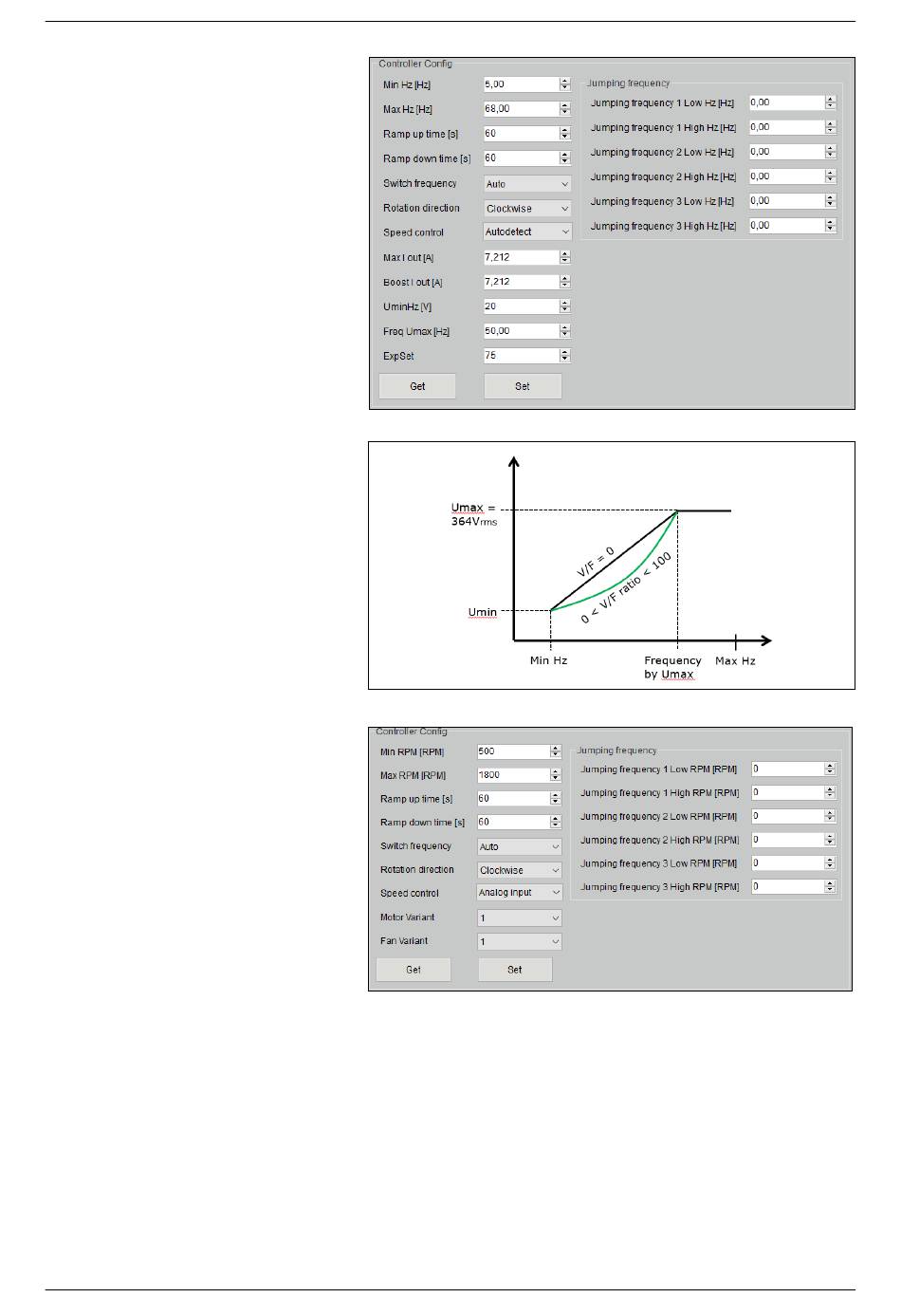

Controller Config.
Moteur AC Controller Config :
• Min Hz (Hz)
• Max Hz (Hz)
• Ramp up time (s)
• Ramp down time (s)
• Switch frequency
• Auto
• Low (4 kHz)
• High (8 kHz)
• Rotation direction
• Counter Clockwise
• Clockwise
• Speed control
• Modbus
• Analog input
• Autodetect¹
• Max I out (A)
• Adjust to match motor
• Boost I out (A)
• UminHz (V)
• Freq Umax (Hz)
• ExpSet
• Jumping frequency (Hz)³
Moteur PM Controller Config :
• Min RPM (RPM)
• Max RPM (RPM)
• Ramp up time (s)
• Ramp up time (s)
• Switch frequency
• Auto
• Low (4 kHz)
• High (8 kHz)
• Rotation direction
• Counter Clockwise
• Clockwise
• Speed control
• Modbus
• Analog input
• Autodetect¹
• Motor Variant²
• Fan Variant²
• Jumping frequency (RPM)³
¹ Autodetect: Une fois démarré, l'OJ DV sera par défaut en mode commande analogique. Si l'OJ DV détecte une requête
d'écriture vers le point de consigne de démarrage ou de vitesse via le protocole sélectionné, cela entraînera automatiquement
un passage en commande Modbus ou BACnet MS/TP. Cette fonction est automatiquement réinitialisée au redémarrage de
l'OJ DV.
² Les variants Motor et Fan sont générés via le ConfigGenerator. L'OJ DV peut stocker jusqu'à 40 variants motor et fan
³ Pas disponible dans User access level
Fig.10
Fig.11
Fig.12
© 2022 OJ Electronics A/S
10
